電工工作日常中，基本都要學會接觸器的使用，因?yàn)榻佑|器是控制交流電機最常見的器件。接觸器有主觸頭和輔助觸頭之分，給其線圈通電，其主觸頭就會吸合，接通主回路，同時輔助觸點中的常開觸點接通，常閉觸點吸合。

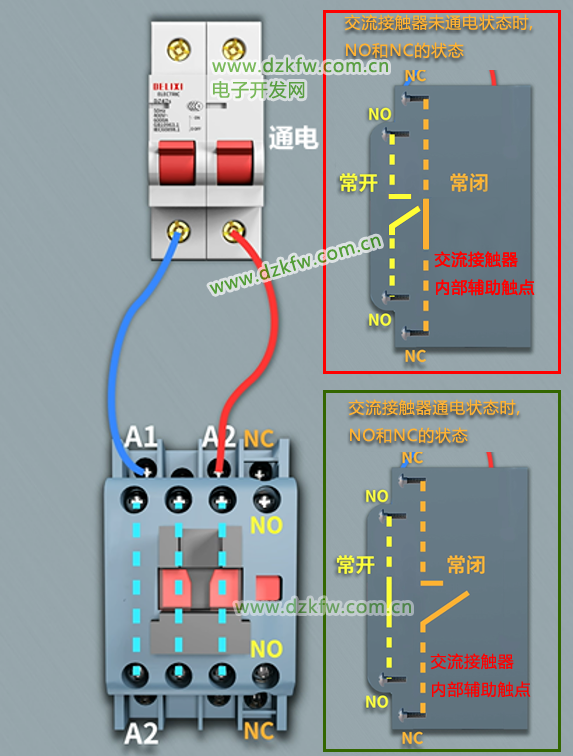

交流接觸器常開常閉觸點區分圖解
接觸器線圈未通電狀態，用萬用表量輔助觸頭，通的就是常閉，不通的是常開。
也可以看標識常閉標識：11－12，21—22，31—32，41—42；
常開標識：13—14，23—24，33—34，43—44。
萬用表分別接 11－12 ，或13—14，類推。

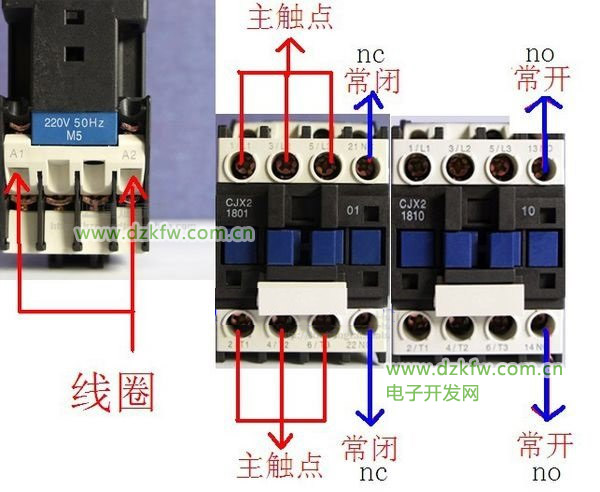

　　1、3、5接三相電源，（主電路部分）
　　2、4、6接三相電機

　　A1、A2 是這個接觸器的線圈，接到控制電路里面去，通過控制這個接觸器的線圈（A1、A2）來實現控制住電路部分的電機（以小控大）。
　　13、14表示這個接觸器的輔助觸點，NO表示為常開，也就是沒通電的情況下13、14是斷開的，通電后13、14是閉合的。放在控制電路部分用來自鎖（并聯在啟動按鈕上），達到連續運行的目的。



接觸器線圈在繼電控制電路中的控制方式有很多，今天我就來給大家講講最為基本的點動、自鎖和互鎖。

一、點動

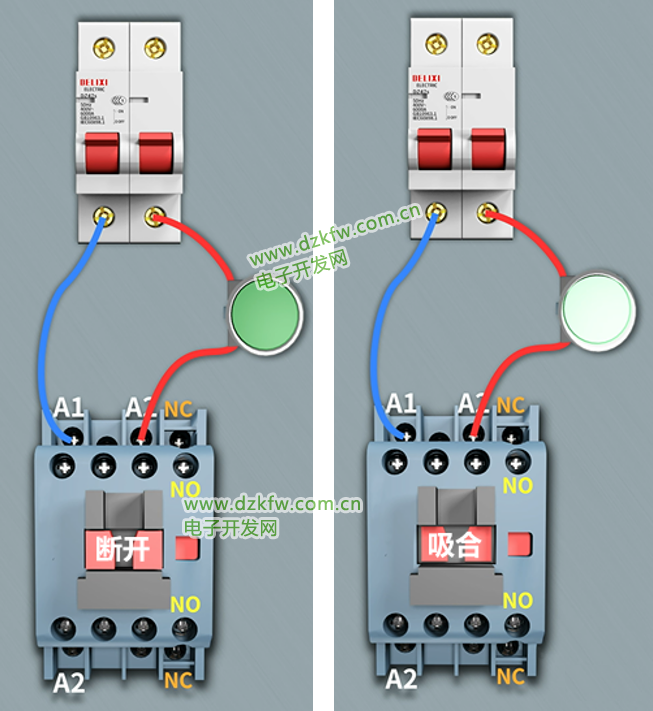

所謂點動，即點一點，動一動。如下圖所示，用按鈕控制接觸器線圈的通斷，按鈕按下，接觸器線圈就得電，主觸頭吸合，若按鈕松開，接觸器線圈就失電，主觸頭斷開。



二、自鎖

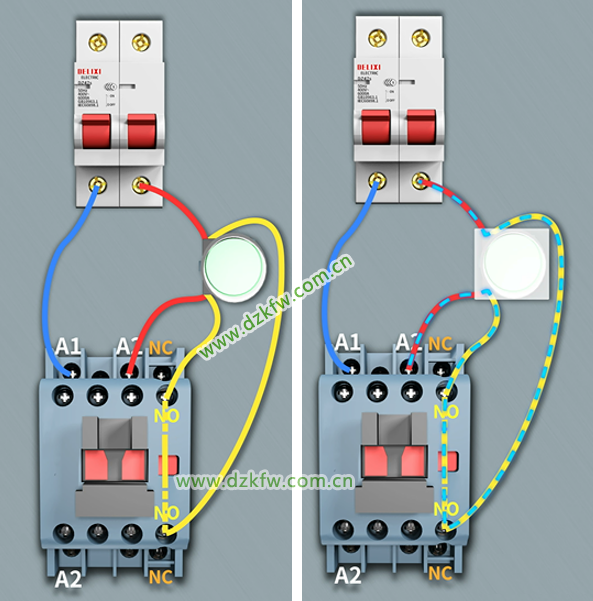

所謂自鎖，即接觸器自己將自己鎖定在吸合的狀態。如下圖所示，將接觸器的常開觸點與按鈕并聯，顯然，只要按鈕和接觸器常開觸點兩者之一接通，接觸器的線圈回路都能接通。



當按下按鈕后，接觸器線圈得電，主觸頭吸合，同時常開觸點接通。此時，即使按鈕松開（斷開），由于常開觸點是接通的，接觸器的線圈回路依然能持續接通。

三、互鎖

區別于自鎖時接觸器將自己鎖定在吸合狀態，互鎖是指幾個接觸器之間相互鎖定，只要其中一個接觸器吸合，其余接觸器將無法接通。



如上圖所示為兩個接觸器的互鎖接線，各接觸器的啟動按鈕分別串在另一接觸器的常閉觸點上。當正轉接觸器的按鈕按下，其線圈得電，主觸頭吸合，同時常閉觸點斷開。由于正轉接觸器的常閉觸點串在反轉接觸器的線圈回路中，常閉斷開，就導致反轉接觸器線圈回路無法接通，實現互鎖的目的。

以上，就是接觸器的點動、自鎖和互鎖，你明白了嗎？
