交流接觸器鐵心中短路環的作用

一、短路環工作原理與作用

交流接觸器的鐵心由硅鋼片疊壓而成，這樣可以減少交變磁通在鐵心中的渦流和磁滯損耗。

在有交變電流通過電磁線圈時，線圈對銜鐵的吸引力也是交變的，當交流電流通過零值時，線圈磁通變?yōu)榱�，�?duì)銜鐵的吸引力也為零。

銜鐵在復位彈簧作用下將產生釋放趨勢，這使動靜鐵心之間的吸引力隨著交流電的變化而變化。

從而產生變化和噪聲'加速動靜鐵心接觸產生的磨損，引起給合不良，這是交流接觸器異響的原因之一。嚴重時還會使觸點燒蝕。

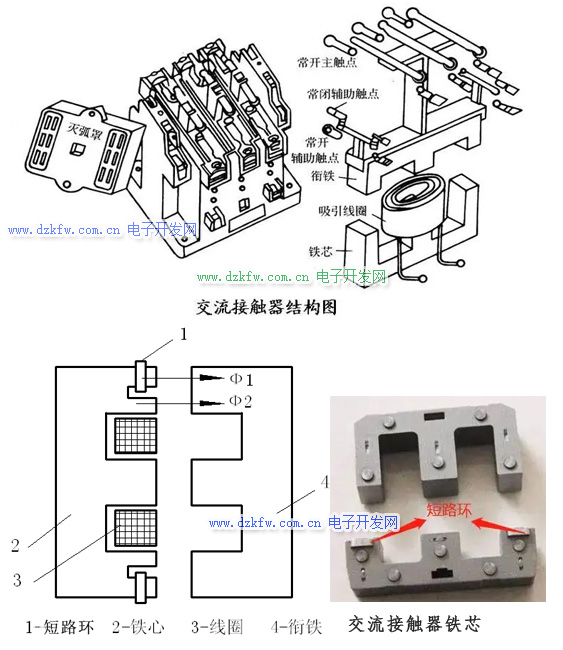

為了消除此弊端，在鐵心柱端面的一部分嵌入一只銅環，名為/短路環/，該短路環相當于變壓器的副邊繞組。

在線圈通入交流電時不僅線圈產生磁通。

二、短路環中的感應電流產生磁通。

此時短路環相當于純電感電路，從純電感電路的相位可知。

線圈電流磁通與短路環感應電流磁通不同時為零。即電源輸入的交變電流通過零值時短路環感應電流不為零。

此時它的磁通對銜鐵對將起著吸咐作用，從而克服了銜鐵被釋放的趨勢。使銜鐵在通電過程總是處于吸合狀態，明顯減少了振動噪聲，所以短路環又名消振環。

三、材料

通常由康銅或鎳鉻合金制成。
