電蚊拍具有使用方便、滅蚊效果好、無化學污染、安全衛生等優點，因此深受大眾的喜愛。可是，你了解電蚊拍嗎？電蚊拍原理你知道嗎？我相信很多人都不了解。我們都知道電蚊拍是通過使蚊子觸電而最終消滅它們。那么它是...

我相信很多人都不了解。我們都知道電蚊拍是通過使蚊子觸電而最終消滅它們。那么它是怎么產生電流呢？
電蚊拍用的是電容放電的方法。
電蚊拍首先通過一組高頻振蕩電路，將電池的直流電轉換成低壓高頻交流電，再通過一組升壓電路將低壓的高頻交流電轉換成高壓高頻交流電，再用產生的高頻高壓電對一組電容充電，電容的兩極分別和電蚊拍的兩層拍面連接，這樣就使電蚊拍的兩層拍面之間形成了電壓很高的靜電場（至少有1500V）。當有蚊蟲靠近這個靜電場時，靜電場產生的吸力能將重量很低的蚊蟲吸到電蚊拍上，造成電蚊拍兩層拍面之間形成短路或者直接造成電弧放電，最終將蚊蟲電死。

典型的電蚊拍電路圖如下，它由電源、指示燈、振蕩電路、升壓變壓器、倍壓整流電路、電網、放電電阻組成。

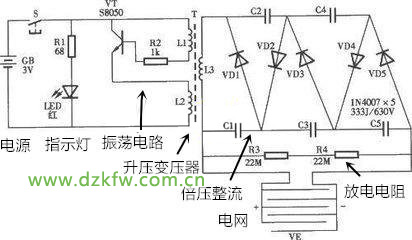

電蚊拍電路原理圖
1.電源指示燈，由于電池電壓為3v，需要限流電阻R1予以限流；用于指示電路的通斷；
2.振蕩電路，由三極管S8050NPN型、限流電阻R2、反饋線圈L1、負載線圈L2組成，黑點表示L1、L2的同名端，振蕩電路的目的是將3v直流電變成交流電。從電路分析這是一個典型的變壓器反饋式振蕩電路，接法是共集電極接法。我們采用前面介紹的瞬時極性法分析其電路，設基極輸入信號為+，則發射極信號為+，反饋回基極的信號也為+，屬于正反饋電路，且直流通道具備，具備振蕩條件；

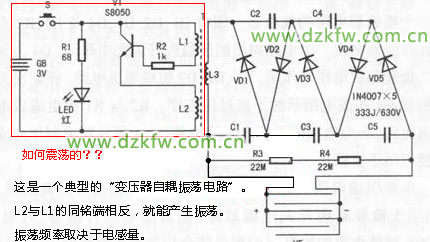

振蕩電路
3.升壓變壓器T：次級線圈L3匝數大于初級線圈L2，屬于升壓變壓器，故輸出電壓U3＞U2，將輸入電壓升高到100v左右；
4.倍壓整流電路，由電容C1、C2、C3....C5以及二極管VD1、VD2...VD5等組成；交流電U3的幅值為300v；則C1兩端電壓為300v，C3、C5兩端的電壓各是600v；根據二極管方向判斷，每個二極管的充電電壓為左正右負，電壓取自于AB兩端，則電網電壓為600+600+300=1500v。

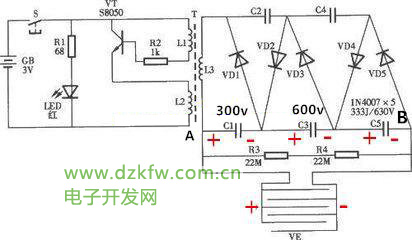

電蚊拍倍壓整流

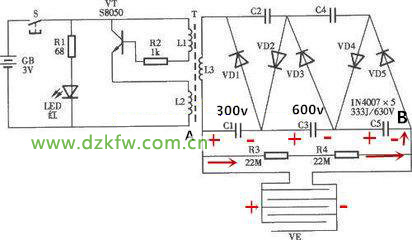

5.放電電路。由電阻R3R4組成，這些電阻阻值很高，短時間內不會將電容上的電壓卸放掉，在不用電蚊拍時為安全起見，通過這些電阻進行放電，放電電流方向如箭頭所示。

電蚊拍放電電路
電蚊拍電路形式有好多種，不過大同小異，熟悉了上述電路，對于其它電路也非常容易識讀。有興趣的朋友可做網絡進行查詢，多如牛毛。
有人問這種電路對人體有危害嗎，由于這種電路雖然電壓很高，但其電流極小，作用時間毫秒級，不小心觸碰會有不爽感覺，不會對人體造成電擊、電傷的嚴重后果，在設計時就考慮了人體電阻將充電電壓限制在了一定范圍內了，和我們?nèi)粘５撵o電電壓差不多，不過使用上還是應該注意。

為了使用安全，那么這樣的原理下的電蚊拍在使用的過程中，我們要注意一些什么問題呢？
1、被擊斃于網面的蚊拍，請抖動網使其脫落，切勿用水沖洗，以防短路。
2、氣候潮濕，蚊拍可能吸濕而無高壓或變低壓，擊斃效果下降，應及時使用電吹風吹干或陽光下曬干，蚊拍效果自動恢復。
3、電蚊拍工作于直流高壓，會產生一定強度火花。因此嚴禁在充滿易燃?xì)怏w的場所使用和檢修，通電時忌用手或?qū)щ娊饘侔艚佑|高壓電網，以防意外。
4、電蚊拍并非玩具，兒童不宜使用。
