電感鎮流器日光燈回路圖及故障維修，日光燈電路原理圖

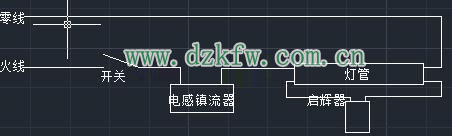

從圖中看一個燈控開關、一個電感整流器、一個打火（啟輝器）、一根燈管連在一起通電后，合上燈控開關，電源通過鎮流器和燈管燈絲加在啟輝器的兩極，220V的電壓使啟輝器氖泡內的氖氣電離產生輝光，使氖泡內動、靜觸頭片膨脹接通，整個回路接通。此時啟輝器兩極等電位，氖泡內不再輝光放電，溫度降低后動、靜觸點收縮斷開，瞬間鎮流器產生一個感應電動勢與電源電壓加在一起，使燈管燈絲發熱產生電子，電子高速?gòu)牡碗妱?shì)竄到高電勢，碰撞燈管內的氬氣使之電離將燈管點亮。



日常故障維修時，合上燈控開關測量電壓夠220V時，那么就從燈管、整流器、啟輝器入手檢查故障即可：
燈管有以下情況時更換：
1、燈管漏氣燈絲部位有白煙痕跡。
2、燈管兩頭發黑亮度不夠。
3、燈管閃爍厲害，有光柱竄動。（這種情況是燈質量不好導致）
鎮流器有以下情況時更換：
1、萬用表測鎮流器線圈阻值，沒有阻值時說明線圈燒斷。
2、線圈匝間短路，這個測電阻的不好判斷，與完好的阻值相比波動太小。
啟輝器有以下情況時的處理方法：
1、燈管不亮，啟輝器轉一下就亮了，這種情況是啟輝器與燈座接觸不良，處理好即可。
2、燈管兩頭發紅不亮，這種情況肯定是啟輝器壞了，如果有備件跟換即可。
3、臨時沒有啟輝器可采取以下應急辦法：?jiǎn)⑤x器壞有兩種情況，不是氖泡內動、靜觸頭短路就是并聯電容擊穿短路。動、靜觸頭短路可以用手指輕彈氖泡使觸頭分開即可繼續使用；如果動、靜觸頭無短路，電容短路可直接將電容拆除即可繼續使用（電容的主要作用就是吸收輝光放電產生的諧波和動、靜觸頭分離時拉弧打火，所以可以拆除）。如果啟輝器損壞嚴重?zé)o法臨時使用時可用短接線將燈座安啟輝器的兩個接頭短接一下分開也能將燈管點亮（短接線一定要選取合適并且絕緣皮良好）。
