LC并聯諧振電路的頻率響應

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-14

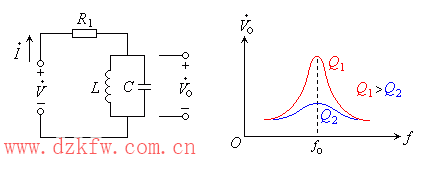

LC 并聯諧振電路如圖1(a)所示。顯然輸出電壓是頻率的函數

    輸入信號頻率過高,電容的旁路作用加強,輸出減小;反之頻率太低,電感將短路輸出。并聯諧振曲線如圖1(b)所示。
并聯諧振電路及其諧振曲線
(a) LC 并聯諧振電路  (b) 并聯諧振曲線
圖1 并聯諧振電路及其諧振曲線

    諧振時

    諧振頻率

    考慮電感支路的損耗,用R表示,如圖2所示。諧振時,電感支路電流或電容支路電流與總電流之比,稱為并聯諧振電路的品質因數


圖2 有損耗的諧振電路
    對于圖11.05(b)的諧振曲線,Q 值大的曲線較陡較窄,圖中Q1Q2。并聯諧振電路的諧振阻抗

    諧振時,LC 并聯諧振電路相當一個電阻。
