有關西門子plc的編程例子，一個led數碼管顯示9-5控制系統，根據要求用西門子plc設計控制系統，并進行程序調試，以下是該plc程序的i/o地址分配與程序梯形圖，有需要的朋友參考下。

led數碼管顯示9-5控制系統

1、任務描述

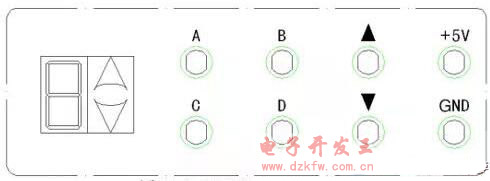

一個led數碼顯示設計，數碼管內部自帶轉換線路，其邏輯關系如下：

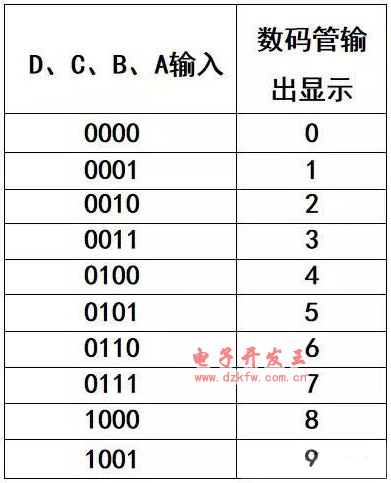

2、8421數碼管

顯示要求：led數碼顯示管依次循環顯示9→ 8→ 7→ 6→ 5，每個狀態停留1秒。

根據以上要求用可編程控制器設計控制系統，并進行程序調試。

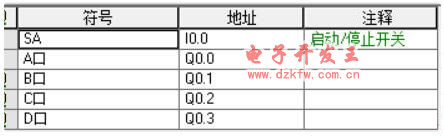

3、i/o地址分配

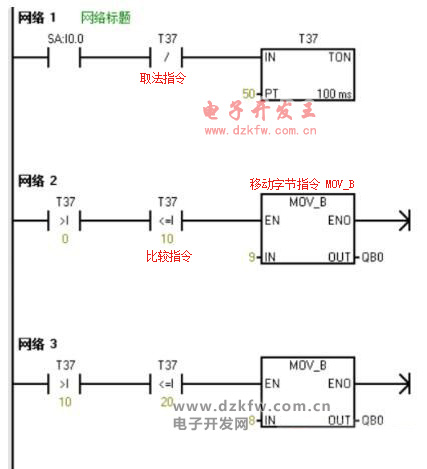

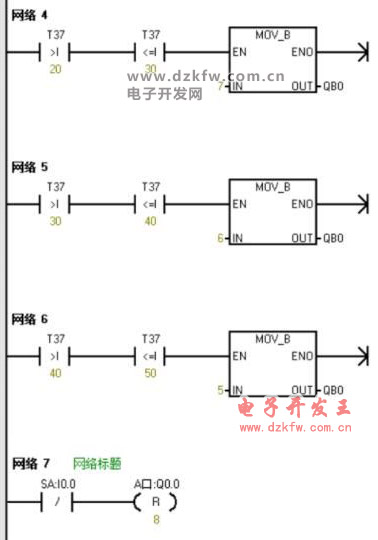

4、程序（梯形圖）
