啟動、自鎖和停止控制的PLC線路與梯形圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-02-25
    啟動、自鎖和停止控制是PLC最基本的控制功能。啟動、自鎖和停止控制可采用輸出(OUT)指令,也可以采用置位(SET)、復位(RSET)指令來實現。
    (1)采用輸出指令實現啟動、自鎖和停止控制

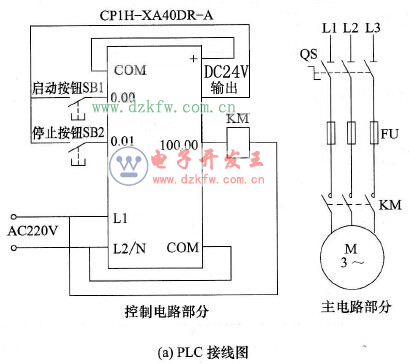

    輸出(OUT)指令的功能是驅動線圈,它是一種常用的指令。用輸出(OUT)指令實現啟動、自鎖和停止控制的PLC線路和梯形圖如圖5-20所示。
采用輸出指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
采用輸出指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
    圖5-20    采用輸出指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
    線路與梯形圖說明如下。
    當按下啟動按鈕SB1時,PLC內部梯形圖程序中的啟動觸點0.00閉合,線圈100. 00得電,PLC的100. 00端子與輸出端的COM端子之間內部硬觸點閉合,接觸器線圈KM得電,主電路中的KM主觸點閉合,電動機得電啟動。
    線圈100. 00得電后,除了會使100. 00、COM端子之間的內硬觸點閉合外,還會使程序中的自鎖觸點100. 00閉合,在啟動觸點0.00斷開后,依靠自鎖觸點閉合可使線圈100. 00繼續得電,電動機就會繼續運轉,從而實現自鎖控制功能。
    當按下停止按鈕SB2時,PLC內部梯形圖程序中的停止觸點0.01斷開,線圈100. 00失電,100. 00、COM端子之間的內部硬觸點斷開,接觸器線圈KM失電,主電路中的KM主觸點斷開,電動機失電停轉。
    (2)采用置位、復位指令實現啟動、自鎖和停止控制

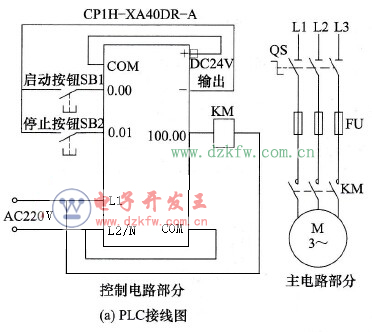

    采用置位(SET)、復位指令(RSET)實現啟動、自鎖和停止控制的PLC線路與梯形圖如圖5-21所示。
采用置位、復位指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
采用置位、復位指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
    圖5-21    采用置位、復位指令實現啟動、自鎖和停止控制的PLC線路與梯形圖
    線路與梯形圖說明如下。
    當按下啟動按鈕SB1時,梯形圖中的啟動觸點0.00閉合,“SET 100. 00”指令執行,將輸出繼電器線圈100. 00置1,相當于線圈100. 00得電,100. 00、COM端子之間的內部硬觸點接通,接觸器線圈KM得電,主電路中的KM主觸點閉合,電動機得電啟動。
    線圈100. 00置位后,松開啟動按鈕SB1,啟動觸點0.00斷開,但線圈100. 00仍保持“1”態,即仍維持得電狀態,電動機就會繼續運轉,從而實現自鎖控制功能。
    當按下停止按鈕SB2時,梯形圖程序中的停止觸點0.01閉合,“RSET 100. 00”指令被執行,將輸出線圈100. 00復位(即置0),相當于線圈100. 00失電,100. 00、COM端子之間的內部硬觸點斷開,接觸器線圈KM失電,主電路中的KM主觸點斷開,電動機失電停轉。
    比較圖5-20和圖5-21可以發現,采用置位復位指令與線圈輸出指令都可以實現啟動、自鎖和停止控制,兩者的PLC外部接線都相同,僅給PLC編寫的梯形圖程序不同。
