S7-200SMARTPLC的軟件使用——西門子200plc硬件組態STEP7

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/9/15

S7-200SMART的PLC與S7-200的PLC不一樣,使用的時候需要對其進行硬件組態。軟件使用STEP 7-MicroWIN SMART 。

打開硬件組態有兩種方法:如圖所示:



可以雙擊“1”的位置,打開系統塊進行組態,也可以雙擊“2”這個CPU類型這個位置進行硬件組態。



硬件組態中CPU的參數設定:

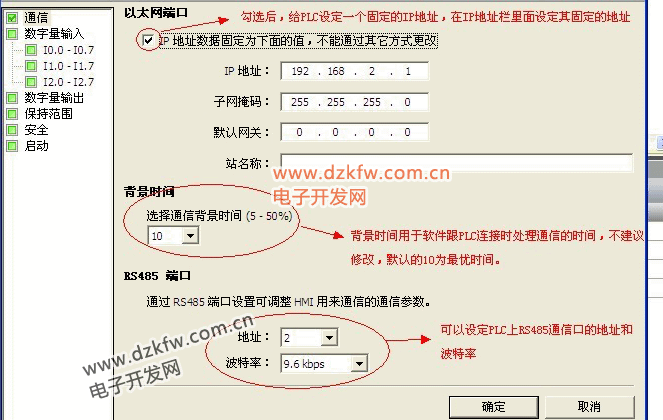

(1)通信設定:



(2)數字量輸入?yún)?shù)設定
數值輸入?yún)?shù)設定只要設定濾波時間,濾波時間主要作用可以用來濾掉一些干擾信號,如 默認值6.4ms。比如說當I0.0的這個輸入信號為ON的時候達到6.4ms,PLC才默認為這個信號時為1的信號,如果它為On的時間小于6.4ms,則說明這個信號為干擾信號,CPU不對這個信號進行采集,I0.0的狀態還是為0.當使用高速計數器的時候,一定需要對這個濾波時間進行設置 ,不然不會對這個信號進行相應,

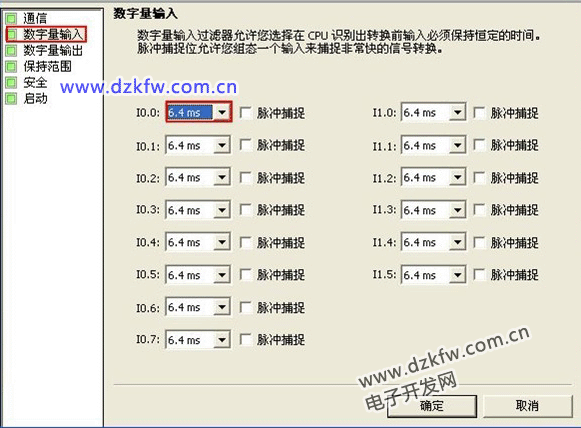

脈沖捕捉功能,主要是對一些信號變化比較快的信號的上升沿或是下降沿進行捕捉,使其其鎖存為1得到下一個掃描周期掃描到為止,如圖所示



PLC濾波時間及脈沖捕捉功能的設置如圖所示:



(3)數字量輸出組態后的參數設置
當 CPU 處于 STOP 模式時,可將數字量輸出點設置為特定值,或者保持在切換到 STOP模式之前存在的輸出狀態。
STOP 模式下,有兩種方法可用于設置數字量輸出行為:
將輸出凍結在最后狀態: 單擊此復選框,就可在進行RUN 到STOP 轉換時將所有數字量輸出凍結在其最后的狀態。

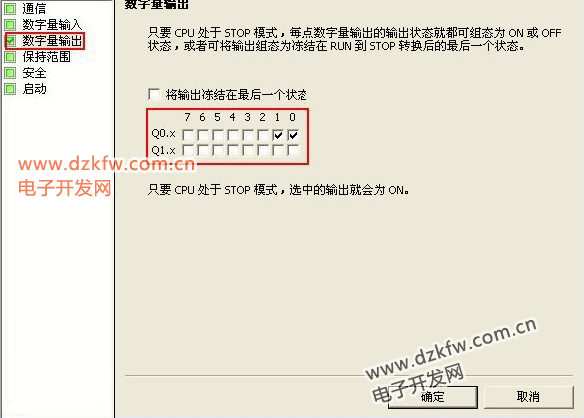

替換值:如果 “將輸出凍結在最后狀態”復選框未選中,只要 CPU 處于 STOP 模式,此表就允許選擇每個輸出所需狀態。 單擊要設置為 ON (1) 的每個輸出的復選框。 數字量輸出的默認替換值為 OFF (0)。如圖所示

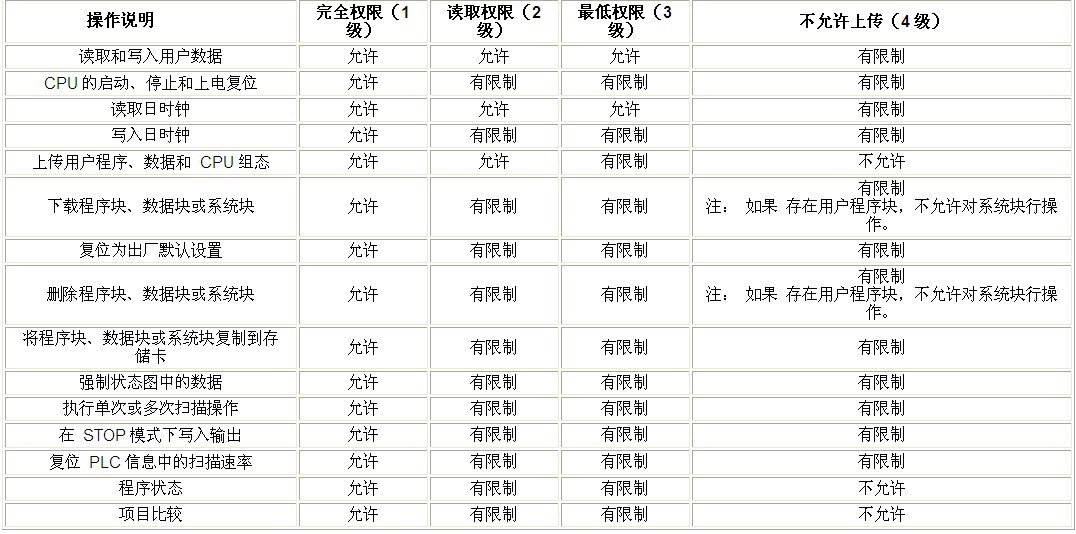

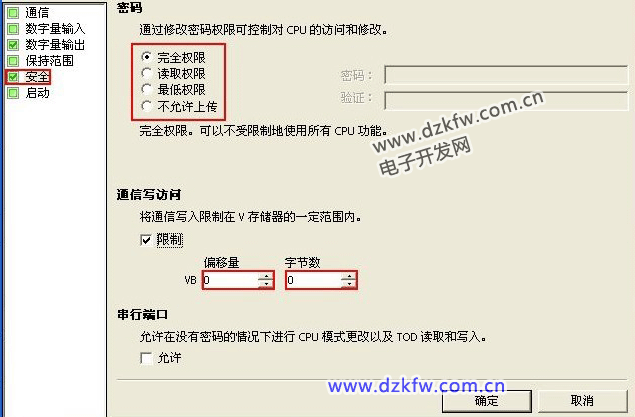

(4)系統安全的設置
