一、前言

MCGS昆侖動態顯示屏，是一個嵌入式一體化觸摸屏/工控機系列產品，通過組態環境軟件控制（通過模塊化的組件和操作流程，控制數據采集與過程控制的專用軟件）。

二、模態軟件介紹

購買液晶顯示屏的時候，會搭配一個模態軟件MsgPro，里面集成了各種模塊化的工具，只要像搭積木一樣，一層一層實現功能，往上湊就可以了。

1. 新建工程介紹

點擊左上角的【文件】->【新建工程】。

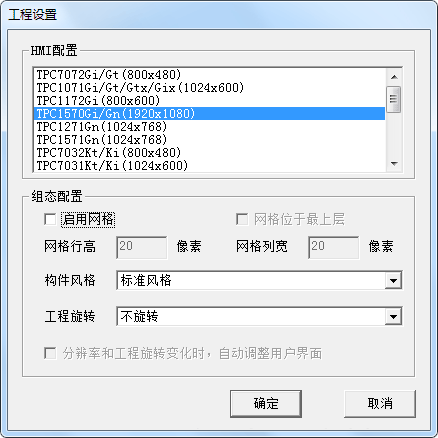

HMI配置：選擇與購買的屏幕相適應的型號和分辨率；

組態配置-啟用網格：就是在工程里是不是加入網格，網格不會顯示在實際屏幕上，用于定位尺寸坐標使用；

組態配置-構建風格：一般選擇標準風格；

組態配置-工程旋轉：默認是不旋轉，也就是橫屏，如果項目有要求是豎屏顯示，就選擇角度，后面窗戶布局也會根據角度選擇。



2. 工作臺介紹

工作臺，也就是你構建模組的地方，這邊是實現程序運行的窗口。

①主控窗口，可設置系統運行流程及特征參數，一般用不上，不介紹

②設備窗口



設備窗口很重要，主要是實現你數據的采集，采集方式很多，可以通過PLC，ModbusRTU等，都是已經寫好的協議，可以直接使用。我這里舉例ModbusRTU怎么使用：

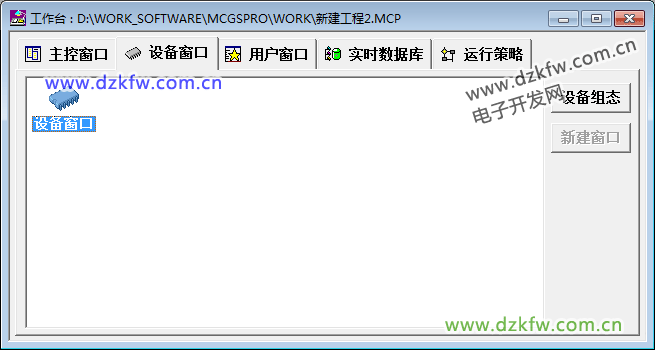

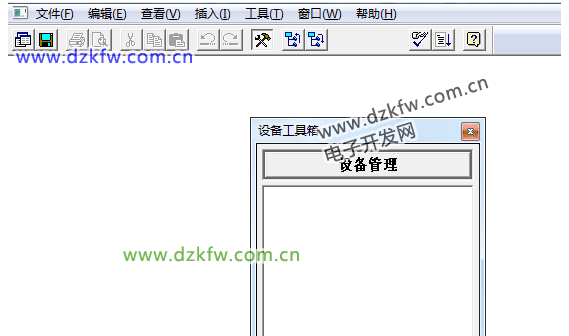

Ⅰ.雙擊【設備窗口】的圖標，會進入設備的設置界面，看到設備工具箱的欄（如果沒有，點擊菜單欄的【查看】->【設備工具箱】），里面現在什么設備都沒有，需添加。

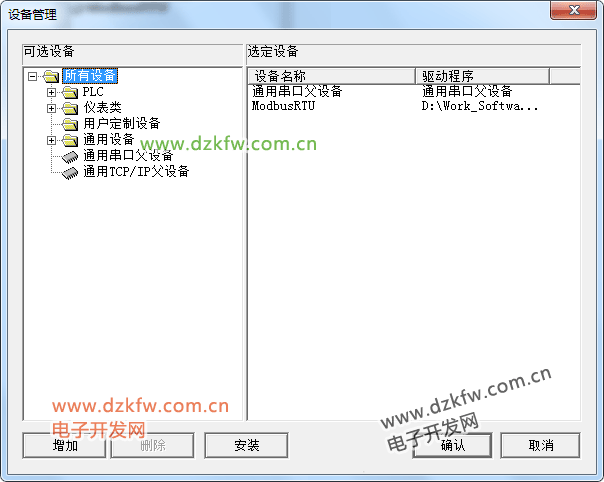

Ⅱ.點擊設備工具箱中的【設備管理】，可以看到有很多已經寫好的設備協議，像PLC、串口之類的。

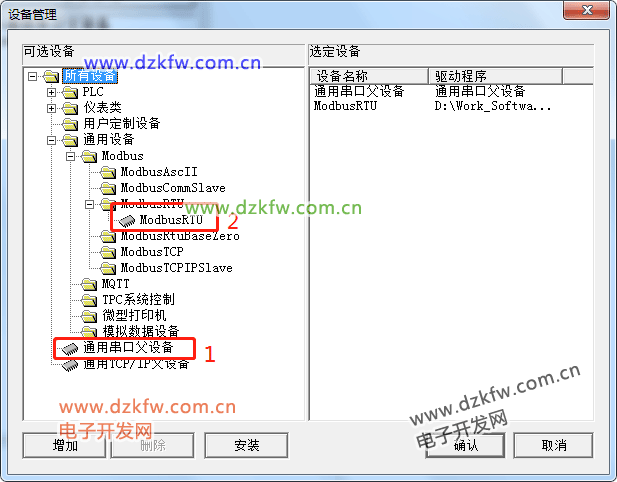

首先點擊通用串口父設備，按確定；再重復步驟，點擊ModbusRTU，就把串口和ModbusRTU都加入到設備工具欄中了。

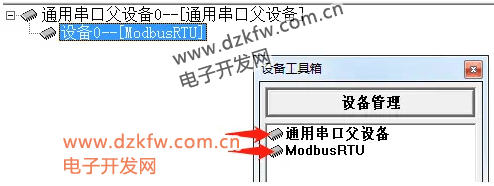

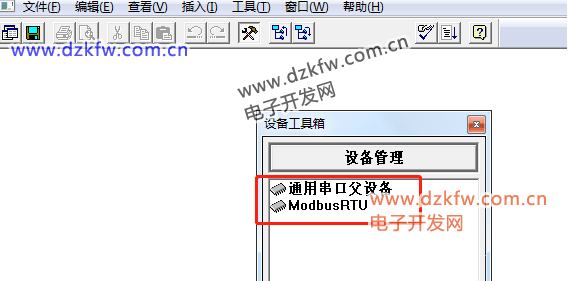

現在可以看到設備工具欄中，有串口設備和ModbusRTU設備了。



再雙擊通用串口父設備，就可以看到串口設備在左端了。再雙擊ModbusRTU，這時系統提示，是不是要使用ModbusRTU設置串口設備，點擊是就可以了，以后修改參數直接改ModbusRTU即可。

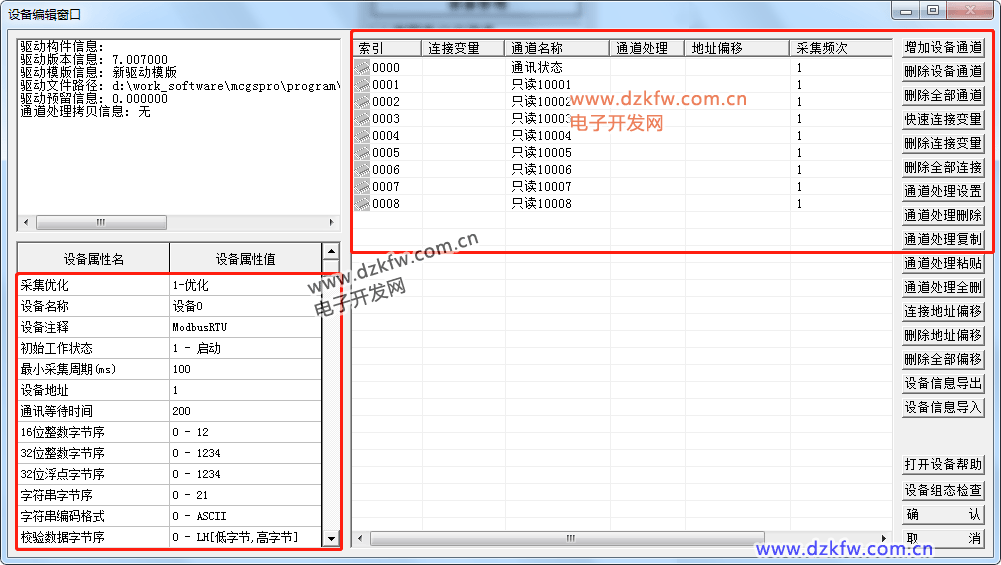

再點擊設備0--[ModbusRTU]這項，就可以看到設置參數了。左下部分可以設置讀取的相關信息，例如奇偶校驗位，采集間隔等等。右上部是設備通道，就是讀取ModbusRTU的寄存器位等信息。



里面的通道全部都是系統默認的，我們不需要，直接點擊刪除全部通道，再添加自己的。

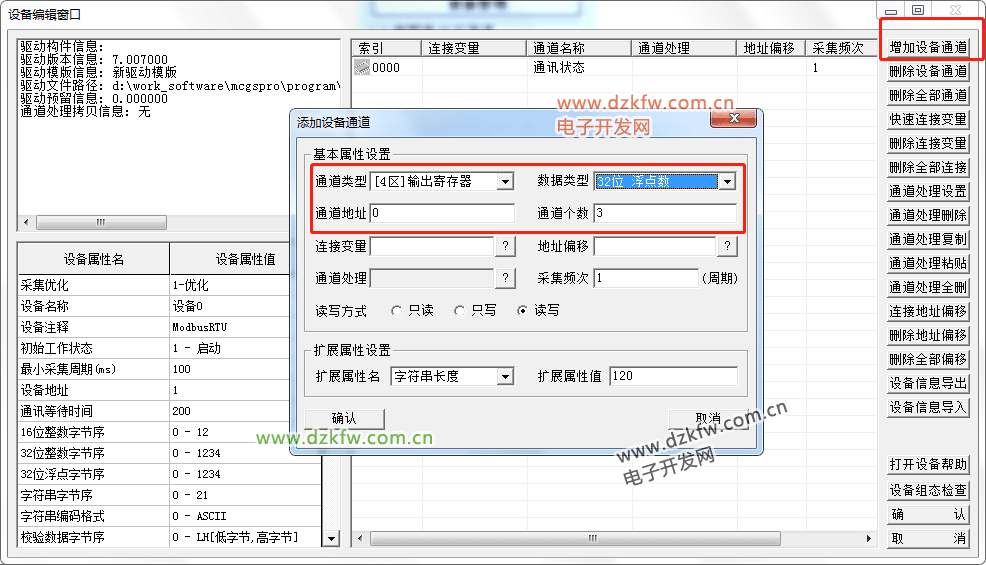

點擊增加設備通道，選擇通道類型為4區（4區是03命令，3區是04命令）；數據類型浮點；通道地址從0開始；一共設置3個通道。點擊確認。

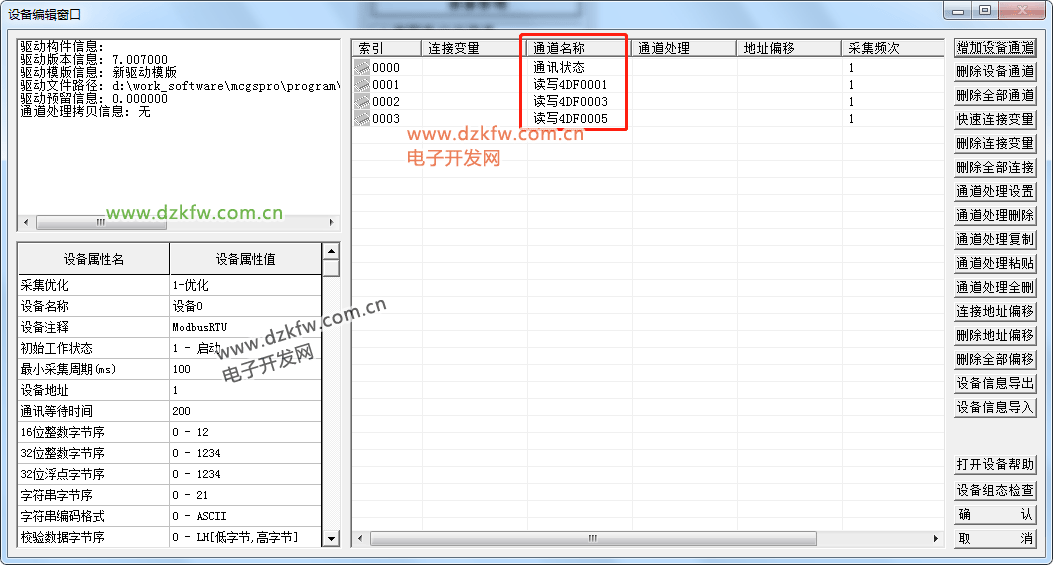

可以看到已經把通道名稱加入了，也就是能讀到數了。

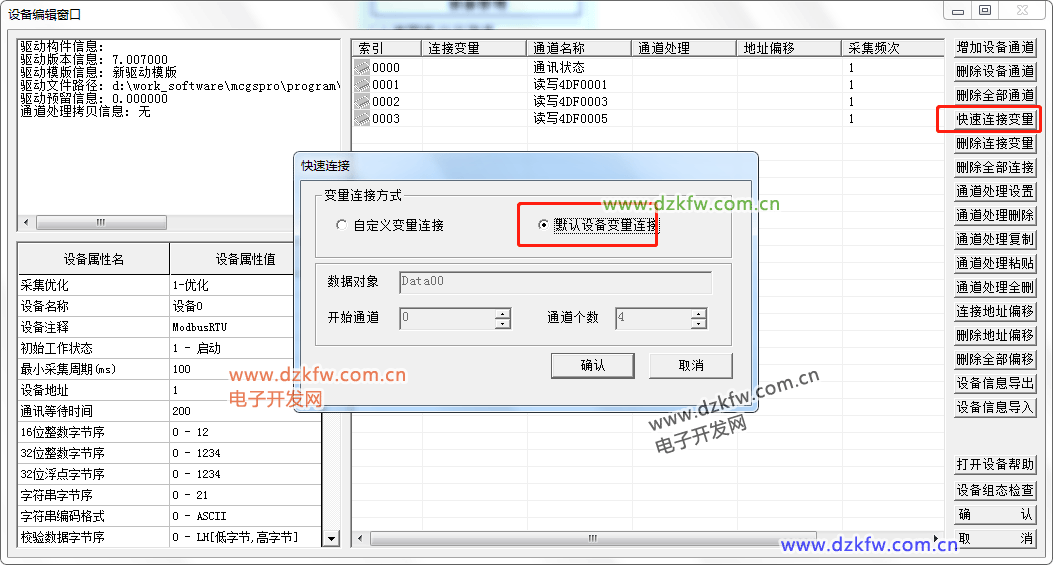

那我怎么連接我在模組里設置的變量呢？點擊【快速連接變量】，選擇默認設備變量連接，確認。

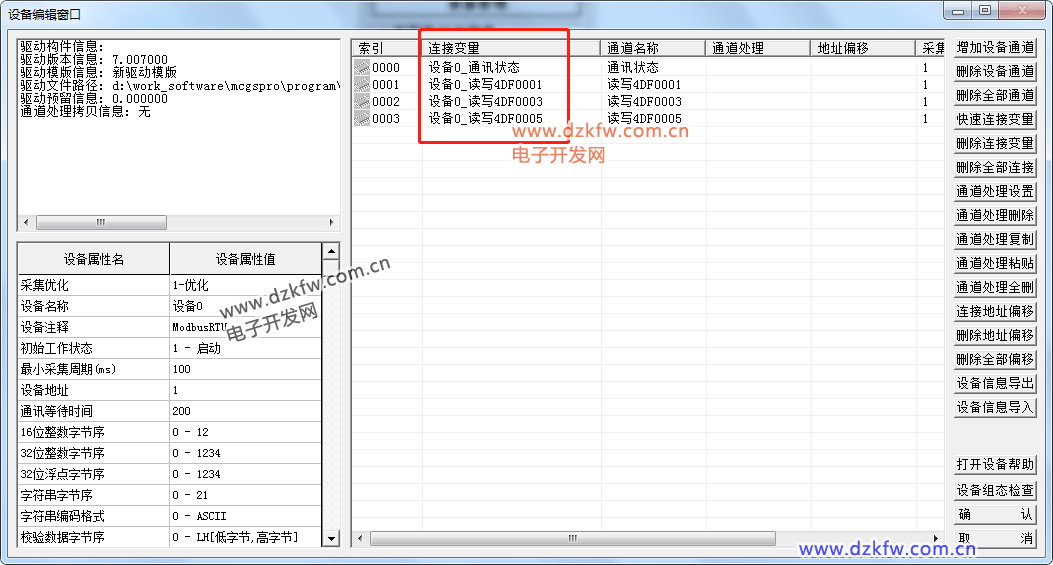

 可以看到我們已經把變量連接進去了，分別為3個，4DF0001、4DF0003、4DF0005，分別對應三個通道。

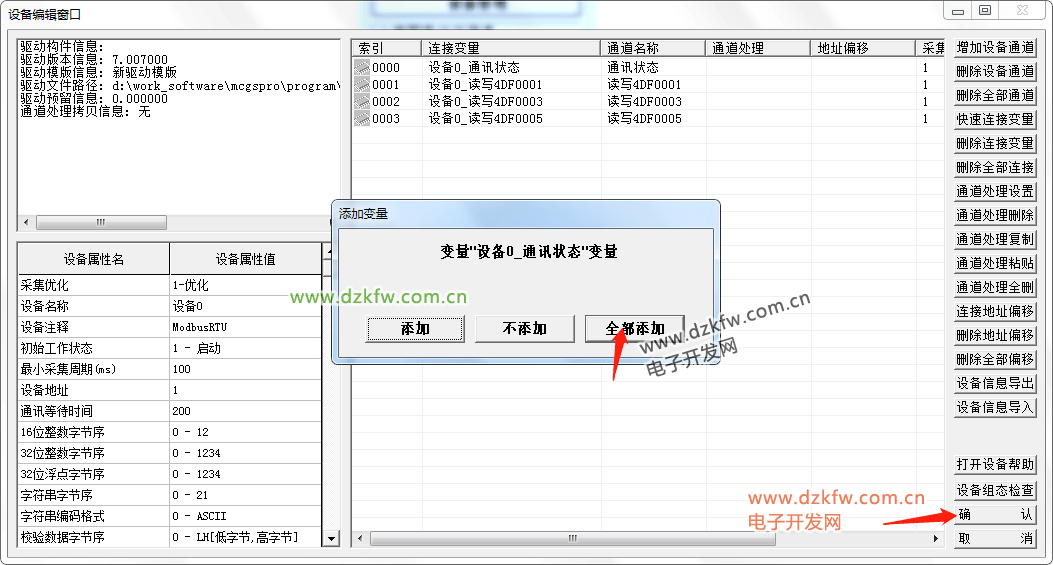

 點擊確定，選擇全部添加。

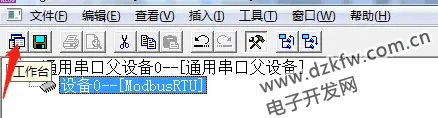

變量添加完畢，我們返回工作臺。



③實時數據庫

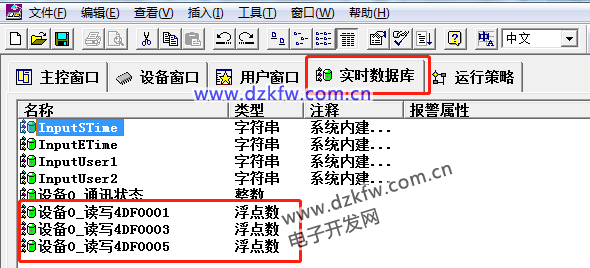

實時數據庫，就是管理變量的地方，這里的變量可以是自定義的變量，也可以是采集到的變量。例如我們?cè)谏厦嬉呀?jīng)添加了3個通道的數據，那么，在這里就可以看到3個通道讀到的值。



④用戶窗口

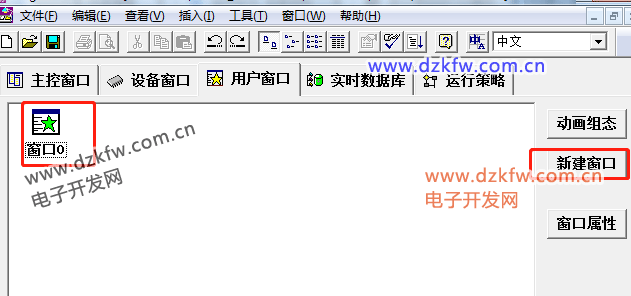

用戶窗口就設計界面的地方，已經有個默認的窗口了，右鍵可看到窗口的信息。如果需要更多的界面交互，點擊新建窗口。



我們點擊進去查看，可以看到很多設計界面的工具。這里主要介紹幾個：

工具箱->位圖：放置圖片使用的

工具箱->標簽：設計文字等

工具箱->標準按鍵，設計按鍵等

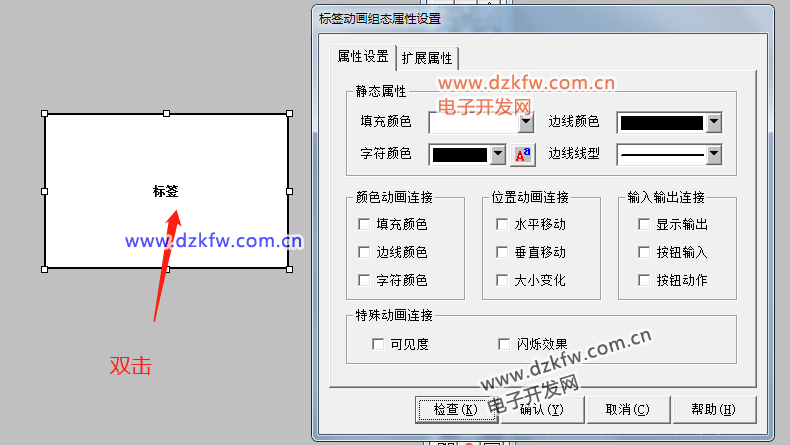

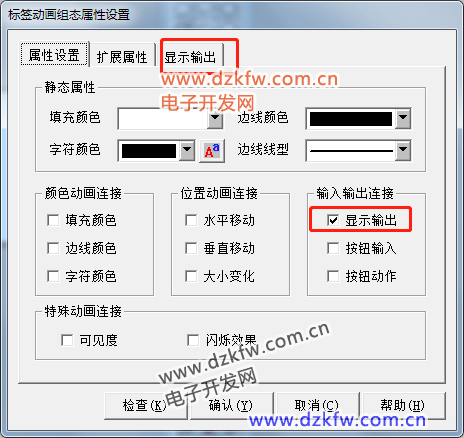

以標簽為例，雙擊打開屬性。可以看到可以設置字體的背景、顏色、大小，動作等。



例如點擊“按鍵輸出”，會出現會出現“按鍵輸出”的菜單欄

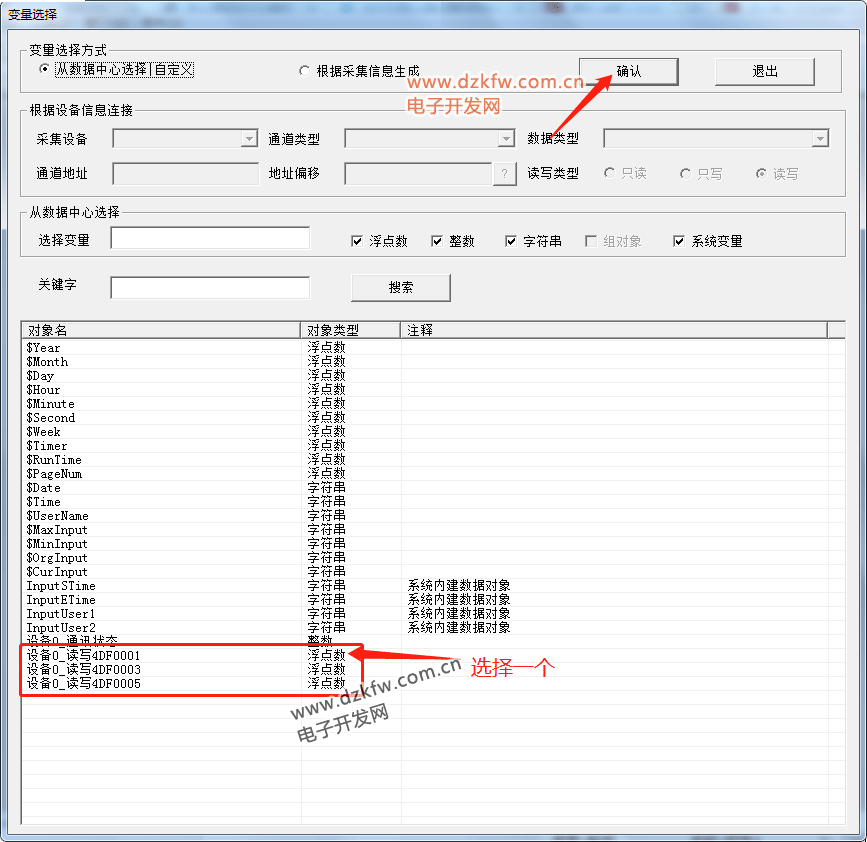

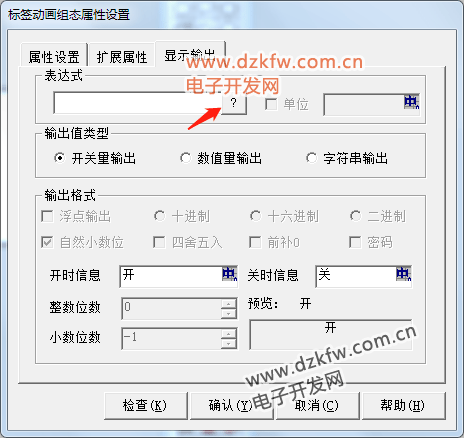

點擊這個'?'號，把我們剛剛的通道變量連接進去





 Tips: 系統提供了幾個默認對象$Year $Month...：年月日時分秒；$RunTime：運行時間；$Date：當前日期；等等供你使用。

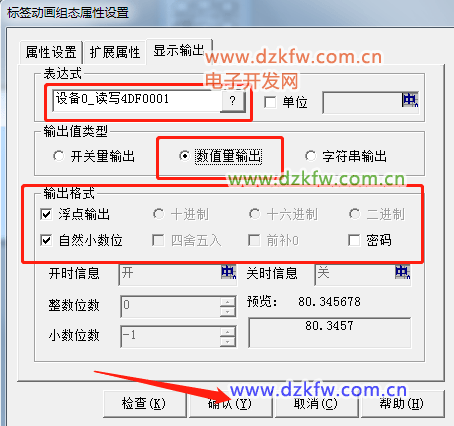

設置相關屬性：



完成，那么變量4DF0001就連接到標簽上了，便簽的值會隨著變量4DF0001變化而變化。

三、本機調試與U盤包制作

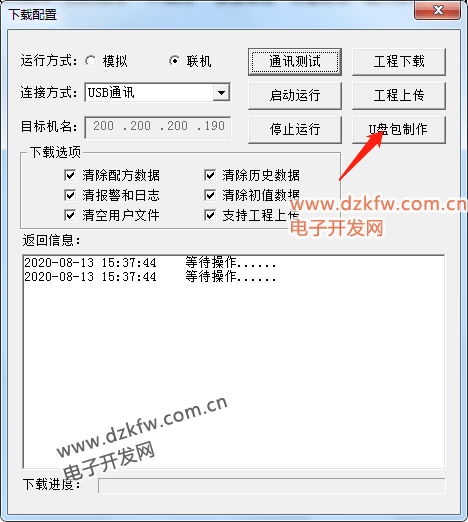

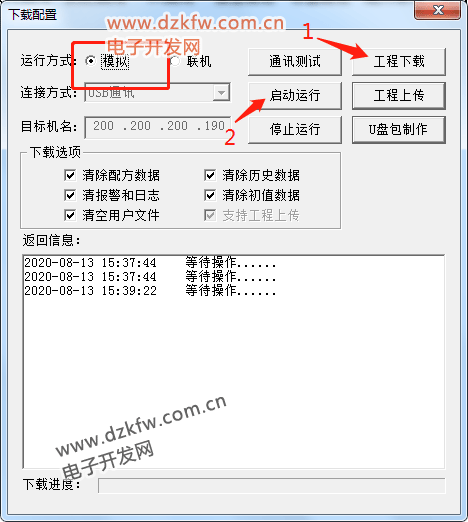

點擊菜單欄【工具】->【下載工程】

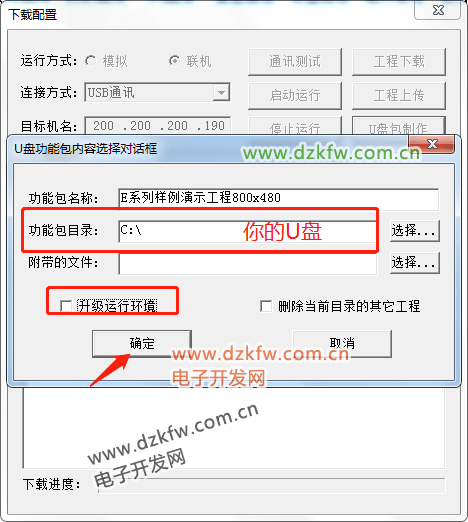

①U盤包制作





②本機調試



四、重要提示

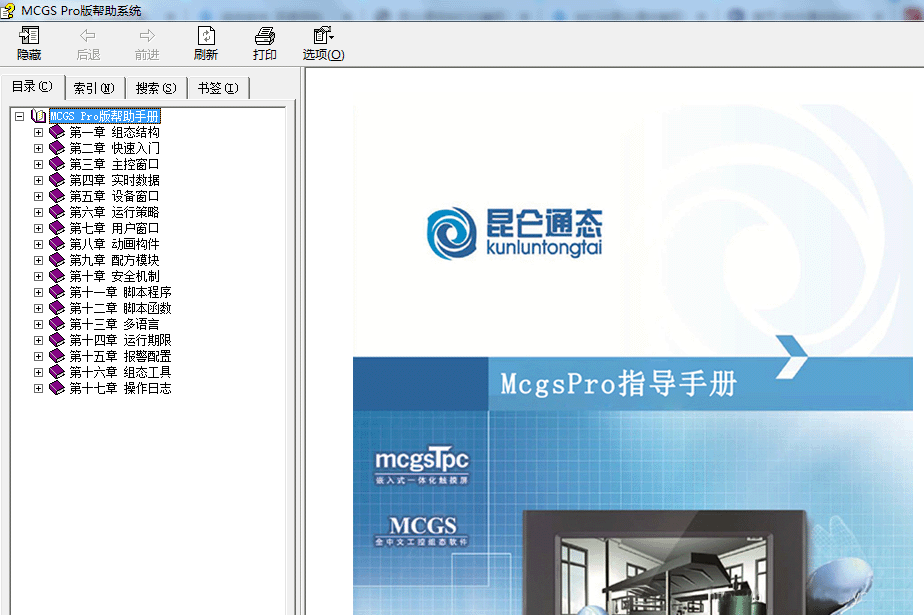

1. 組態環境基本概念和框架，函數等，可以通過 [MCGS Pro版幫助系統] 查看。點擊菜單欄【幫助】->【幫助】會彈出。

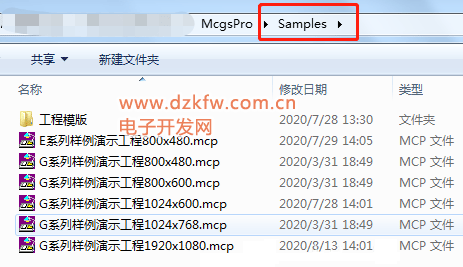

2. 可以參考昆侖動態提供的Demo設計，里面基本的流程和使用方法都很完善，在軟件的Samples里。
