昆侖通態MCGS觸摸屏讀取RS485溫濕度傳感器數據

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/11/12

目的:使用MCGS自帶的串口讀取RS485溫濕度傳感器的數據,溫濕度傳感器同樣支持modbus協議、兩者通過modbus進行數據傳輸。

實現步驟:

  1. 查閱溫濕度傳感器的modbus協議說明, 波特率和寄存器地址請根據實際情況進行填寫修改

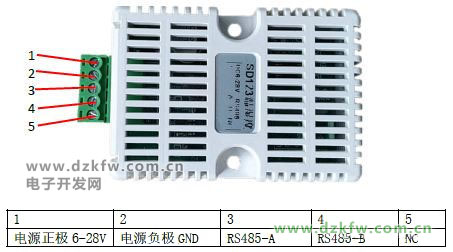

溫濕度傳感器

 溫濕度傳感器的modbus協議說明

溫濕度傳感器的出廠參數

可以看到傳感器的串口參數為:9600 、1 、N,默認地址為:0x01。

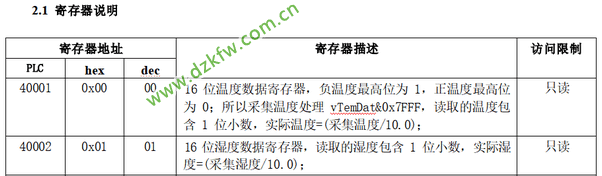

寄存器說明

溫度:

TX:01 10 00 00 00 01 02 01 1D+CRC

011D(hex)=285(dec)=實際值*10 表示此時溫度值為:28.5℃

濕度:

TX:01 10 00 01 00 01 02 01 AF+CRC

01AF(hex)=431(dec)=實際值*10 表示此時溫度值為:43.1%

2.在設備窗口設置通訊方式

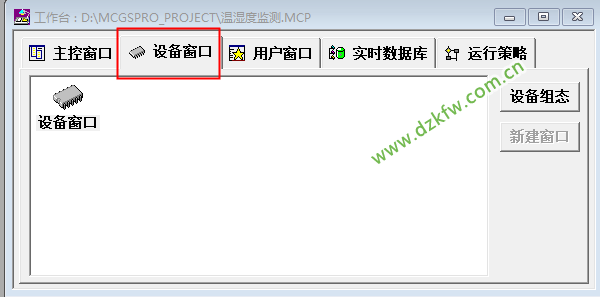

  1. 雙擊“設備窗口”,添加一個父設備和一個子設備:


設備配置窗口

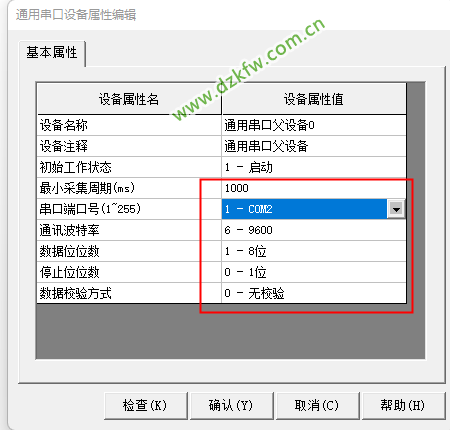

  1. 父設備配置如下,關鍵參數須跟傳感器參數一致:


父設備參數配置

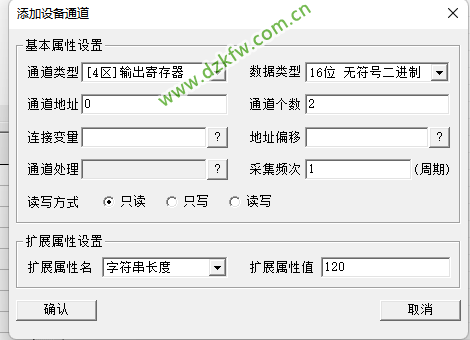

  1. 子設備參數配置,這里選擇的是ModbusRTU_串口,設備屬性保持默認即可,主要是添加通道,關鍵配置點如圖所示:4區輸出寄存器,16位無符號二進制,通道地址0,個數2,只讀。


通道配置

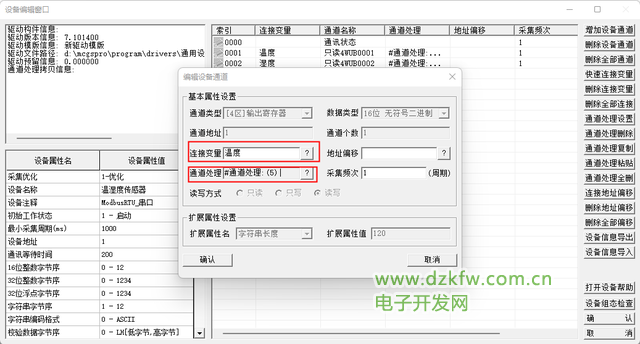

添加完成后,雙擊通道,連接變量,變量需要在實時數據庫創建。



通道連接

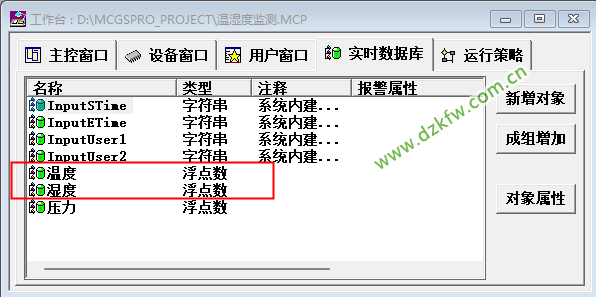

  1. 實時數據庫添加溫度、濕度對象,數據類型位浮點型


數據庫添加

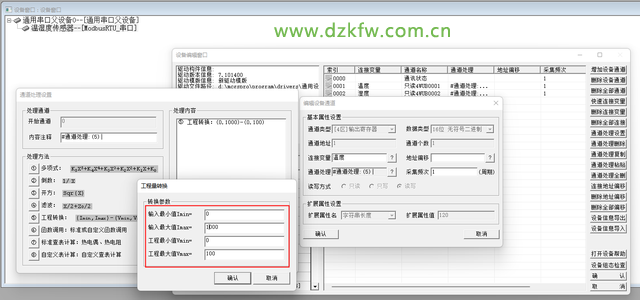

  1. 通道處理,因?yàn)閷?shí)際數據是采集數據的1/10,所以需要進行通道處理,在設備窗口。


通道處理

輸入最大值1000,工程最大值100,10倍的關系。

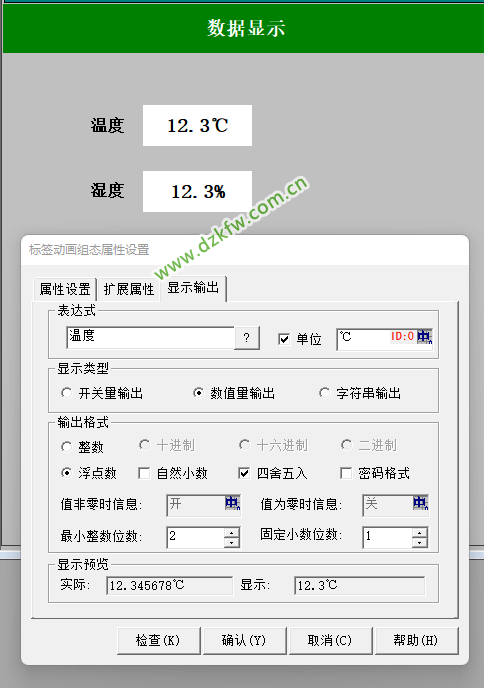

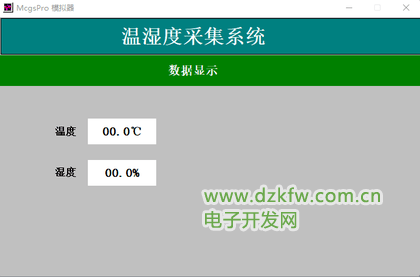

  1. 繪制用戶界面

添加4個標簽,2個設置為顯示輸出,浮點型小數,同時連接對象值。

  1. 通過RS485連接傳感器,需要確保COM口正確。

實測將系統刷入組態屏,數據采集正常。
