在物聯網這個行業，只要你是一個嵌入式工程師，一般都會接觸到RS232、RS485、TTL這些概念。你是不是遇到這個概念就百度搜索一下呢，下面為大家整理了RS232和RS485、TTL接口的區別。

• 　　RS232接口的電氣特征

　　在RS-232-C中任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3到-15V;邏輯“0”為+3到+15V。

　　RS-232-C接口連接器一般使用型號為DB-9插頭座，通常插頭在DCE端，插座在DTE端。PC機的RS-232口為9芯針插座。一些設備與PC機連接的RS-232接口，因為不使用對方的傳送控制信號，只需要三條接口線，即“發送數據TXD”、“接收數據RXD”和“信號地GND”。RS-232傳輸線采用屏蔽雙絞線。

• 　　RS485的電氣特性（現在較常用的接口）

　　RS485采用差分信號負邏輯，邏輯"1”以兩線間的電壓差為-(2~6)V表示;邏輯"0"以兩線間的電壓差為+(2~6)V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。RS-485的數據最高傳輸速率為10Mbps。

• 　　TTL電平

　　TTL電平信號被利用的最多是因為通常數據表示采用二進制規定，+5V等價于邏輯“1”，0V等價于邏輯“0”，這被稱做TTL(晶體管-晶體管邏輯電平Transistor-Transistor Logic)信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。

　　RS232和RS485、TTL的區別

　　1、RS232、RS485、TTL是指電平標準(電信號)

　　2、TTL電平標準 是 低電平為0，高電平為1(對地，標準數字電路邏輯)。

　　3、RS232電平標準 是 正電平為0，負電平為1(對地，正負6-15V皆可，甚至可以用高阻態)。

　　4、RS485與RS232類似，但是采用差分信號邏輯，更適合長距離、高速傳輸。

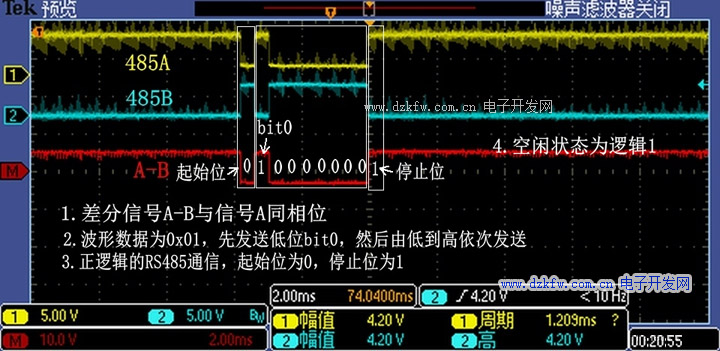

RS485特點：發送端 AB間的電壓差
＋2 ～ ＋6v 邏輯1
－2 ～ －6v 邏輯0；
接收端 AB間的電壓差
大于 ＋200mv 邏輯1
小于 －200mv 邏輯0
定義邏輯1為B>A的狀態
定義邏輯0為A>B的狀態
AB之間的電壓差不小于200mv

 以上就是RS232和RS485、TTL的區別，有電平轉換系列模塊，可將不同電壓接口的電平直接轉換成標準的USB電平，配合各系列數傳模塊，可以很方便地連接到PC端進行配置和通訊等操作
