RS485總線接線方式：

RSr485通訊總線必須用雙絞線，或者網線的其中一組，如果用普通的平行電線非雙絞線，則干擾將非常大，通訊不暢，甚至通訊不上，特別是在電磁干擾源比較多的場合。每臺控制器設備必須手牽手地串下去，不可以有星型連接或者分叉。如果有星型連接或者分叉，干擾將更嚴重，數據丟包，甚至通訊不上。

正確的485通訊接線方法

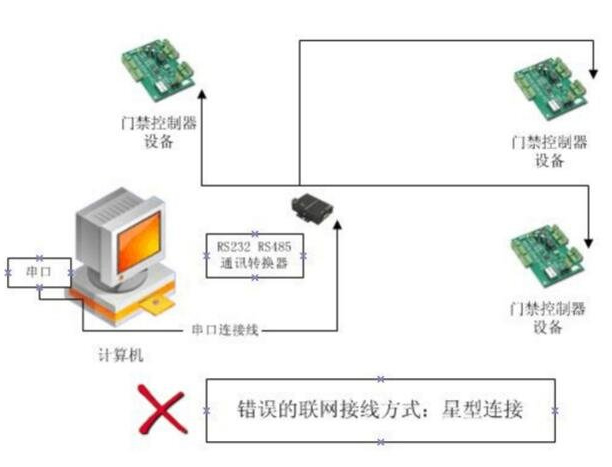

錯誤的485通訊接線方法

負載數量：即個485串口可以掛多少臺設備

這個數量取決于485通訊的速率和允許的輪詢周期，一般通訊工程師都建議32臺或64臺，根據現場環境，通訊距離，輪詢周期來定。打比方客戶要求150臺設備的數據要在1分鐘之內全讀回來，那么每個設備的讀取時間按500MS算（加上通訊超時等待時間），150個設備則Z少需要75秒，則需要兩個串口，一個串口掛75個設備。
