在西門子plc s7-200中，如何實現plc與絕對型編碼器的連接，二者之間應怎么接線，本文以s7-200 plc cpu224 為例，來介紹下西門子s7-200與絕對型編碼器的接線方式，供大家學習。

問題：西門子s7-200 plc與絕對型編碼器怎么接線？

解答：

并行輸出的絕對型編碼器輸出有多少位，就要占用plc的多少位接點，以s7-200 plc cpu224 為例，如使用12位輸出的單圈絕對型編碼器（pnp集電極開路輸出) ，則占用cpu224的12位輸入點。

絕對型編碼器的12位信號輸出線L0—L11，依次接入CPU224 的I0.0—I0.7，I1.0—I1.3。

如圖1：

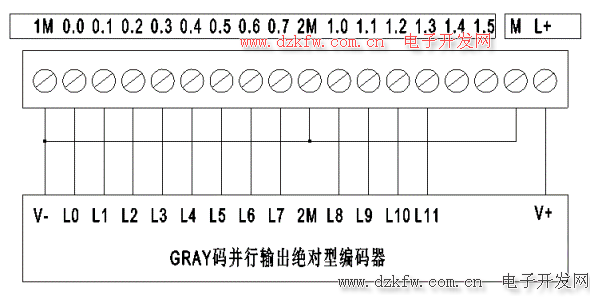

圖1 CPU224輸入端與絕對型編碼器接線圖

以上就是西門子s7-200與絕對型編碼器的接線方法，希望對大家有所幫助。
