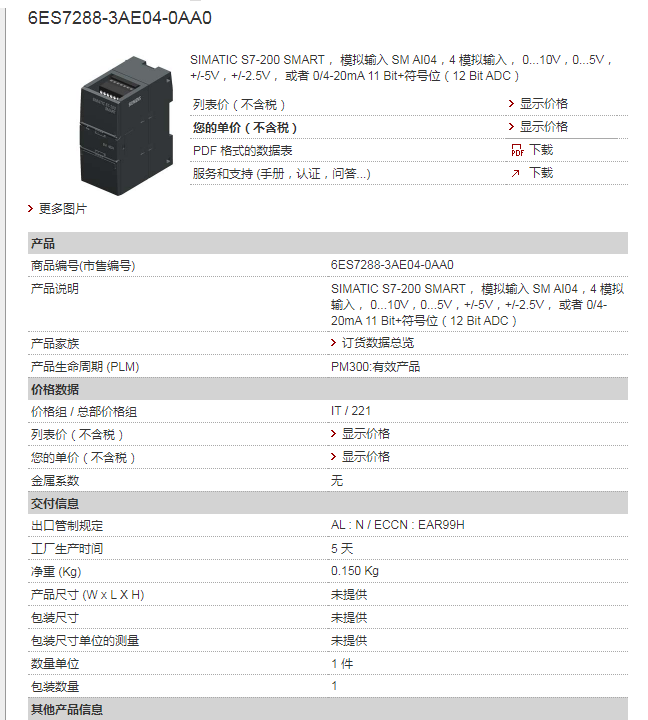

西門子PLC S7-200 smart網絡通信功能-西門子S7-200 SMART模塊EM AE04

一、概述

　　西門子PLC S7-200 SMART系列是西門子PLC S7-200系列的加強版，與S7-200相比，它在性能上，硬件配置和軟件組態方面都有提高，也得到了用戶的廣泛認可。在實際的工程項目中，客戶越來越多地選擇S7-200 smart系列PLC，并且在各個工程項目現場S7-200 smart都有良好的表現。在實際應用中，很多情況下都會使用S7-200 smart系列PLC的網絡通信功能，本文下面將專門針對S7-200 smart的網絡通信功能做一個說明。

　　二、西門子PLC S7-200 smart網絡通信

　　西門子PLC S7-200 smart可以實現多種網絡通信功能，下面介紹如下：

　　1. 以太網通訊

　　西門子PLC S7-200smart所有CPU模塊配備以太網接口，支持西門子S7協議、有效支持多種終端連接：

　　（1）可作為程序下載端口；

　　（2）可實現與SMART LINE觸摸屏進行通信，多支持8臺設備；

　　（3）通過交換機與多臺以太網設備進行通信，實現數據的快速交互，包含8 個主動GET/PUT 連接、8 個被動 GET/PUT 連接

　　2. PROFIBUS通訊

　　西門子PLC S7-200smart使用EM DP01擴展模塊可以將S7-200 SMART CPU 做為PROFIBUS-DP 從站連接到PROFIBUS 通信網絡。通過模塊上的旋轉開關可以設置PROFIBUS-DP 從站地址。該模塊支持9600波特到12M波特之間的任一 PROFIBUS 波特率， 大允許244輸入字節和244輸出字節。

　　支持下列協議：

　　（1）MPI從站；

　　（2）PROFIBUS-DP 從站

　　3. 串口通信

　　西門子PLC S7-200smart CPU模塊均集成1個RS485接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展CM01信號板來實現，信號板支持RS232/RS485自由轉換。

　　串口支持下列協議：

　　（1）Modbus RTU

　　（2）USS

　　（3）自由口通信

　　4. 與上位機通信

　　西門子PLC S7-200smart通過PC Access SMART，操作人員可以輕松通過上位機讀取S7-200 SMART的數據，從而實現設備監控或者進行數據存檔管理。

　　三、小結

　　綜上所述，西門子PLC系列S7-200 smart為用戶提供了多種通訊方式，用戶可以根據實際項目中的特點進行配置及選擇。如果需要更多的了解西門子PLC系列S7-200 smart的通訊配置和使用方法，請聯系我們，我們會更好的提供相關技術支持。

西門子PLC S7-200 SMART特殊寄存器-西門子S7-200 SMART模塊EM AE04

一、概述

　　西門子PLC S7-200 SMART是經濟性好的一款西門子PLC產品，它的產品種類豐富，配件多樣，軟件界面友好，并可以和西門子觸摸屏組合控制系統，是中小型自動化控制系統的解決方案。西門子PLC S7-200 SMART采用了新型的設計方法，信號板可以擴展通訊接口，數字量接口，模擬量接口，并且能合理的分配空間，與此同時，它的CPU處理速度快，集成了SD卡插槽，通過通用的SD卡可實現程序的下載，數據存儲等操作，方便了用戶對它的維護。用戶在設計程序時，軟件中為用戶提供了特殊寄存器SM，它們具有多種功能，可以幫助用戶進行更好的程序邏輯設計。本文下面就為您介紹一下西門子PLC S7-200 SMART系列的特殊寄存器，為用戶提供參考。

　　二、西門子PLC S7-200 SMART特殊寄存器

　　西門子PLC S7-200 SMART的CPU內部有特殊寄存器SM，用戶可以通過這些特殊寄存器SM來查看或更改CPU的系統參數。這些SM特殊寄存器用來表示CPU硬件狀態，包括CPU訂貨號、序列號、硬件版本、CPU故障信息，以及EM擴展模塊和SB信號板的訂貨號、序列號、硬件版本、故障信息等。用戶通過在線監控相應SM的數值可以得到信息參數用來診斷硬件故障。

　　主要的特殊寄存器SM有以下幾種：

　　1. I/O信息

　　（1）SMB5：I/O錯誤狀態

　　（2）SMW98：I/O擴展總線通信錯誤

　　2. CPU信息

　　（1）SMB6～SMB7： CPU ID、錯誤狀態和數字量I/O點

　　（2）SMW100：CPU診斷報警代碼

　　（3）SMB1300-SMB1049：CPU硬件/固件ID

　　3. EM擴展模塊

　　（1）SMB8-SMB19：EM（擴展模塊）ID和錯誤

　　（2）SMW104～SMW114：EM（擴展模塊）診斷報警代碼

　　（3）SMB1100～SMB1399：EM（擴展模塊）硬件/固件ID

　　4. SB信號板

　　（1）SMB28～SMB29：SB（信號板）ID和錯誤

　　（2）SMW102：SB（信號板）診斷報警代碼

　　（3）SMB1050～SMB1099：SB（信號板）硬件/固件ID

　　三、小結

　　綜上所述，西門子PLC S7-200 SMART系列CPU為用戶提供了特殊寄存器功能，用戶通過合理使用特殊寄存器，能更好的完成程序邏輯設計工作。西門子PLC S7-200 SMART系列的產品配置豐富，通訊功能強大，用戶在組態編程過程中更加快速簡單，而且可以和多種西門子產品進行通訊，并組成完整的控制系統解決方案，在各種控制系統中用途廣泛。如果用戶需要更多的了解西門子PLC S7-200 SMART系列，請聯系我們，我們會更好的提供相關技術支持。
