模擬量與數字量區別_LM393比較電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/10/21

目錄

傳感器的AO與DO

DO口——數字信號

AO——模擬信號

模擬信號與數字信號的關系

總結

ADC和DAC


傳感器的AO與DO

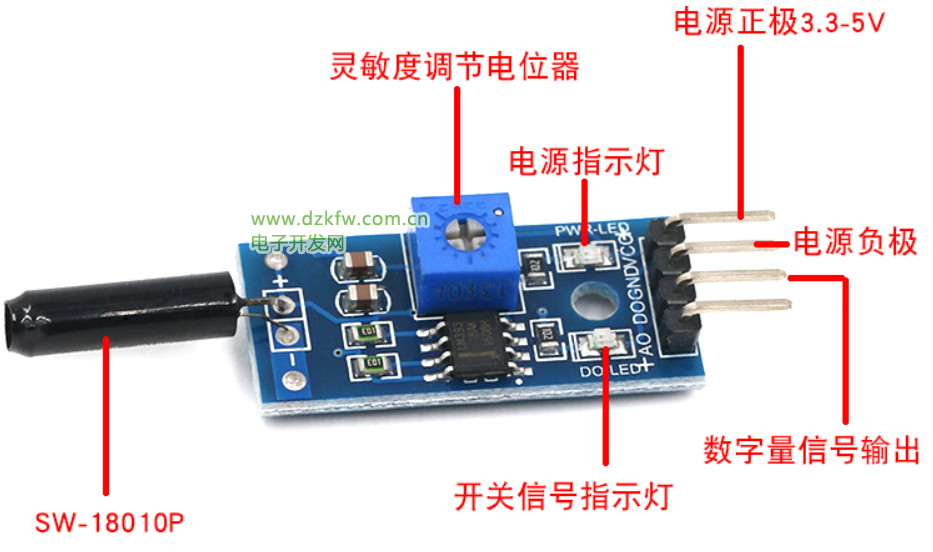

很多時候,我們購買傳感器的時候,能夠發現傳感器一般都有四個口。拿這款震動傳感器作為例子,他有VCC,GND,AO,DO四個接口。而很多時候,我們用VCC接5V,GND接單片機GND,給模塊供電。最后有一個DO口接單片機一個引腳,例如P1^1腳。

現在我們就將一些AO和DO有什么區別。

DO口——數字信號

1、產品不震動時,震動開關呈斷開狀態,輸出端輸出高電平,綠色指示燈不亮;

2、產品震動時,震動開關瞬間導通,輸出端輸出低電平,綠色指示燈亮;

void main()
{
    while(1)
    {
        if(P1^1==1)
        {
            沒有震動
        }
        if(P1^1==0)
        {
            震動
        }
    }
}

我們看商家提供的資料,知道寫程序的時候,我們只需要檢測P1^1的電平是否為低電平。如果是低電平,那么表示發生了震動,如果是高電平就是沒有震動。

這種根據0和1來進行判斷的方式,就是對數字信號的處理。數字信號看似就是0和1,其實本質上就是電壓信號,不過一般規定低電平為0~0.25V,用數字0表示,高電平為3.5~5V,用數字1表示。所以對于數字信號而言,不需要區分電壓值具體是多少,只要是在這個范圍之內,都稱之為0或者1。

而模擬信號不同,我們需要知道電壓值的具體是多少。3.6V就是3.6V,5V就是5V,不能一概稱之為1。

AO——模擬信號

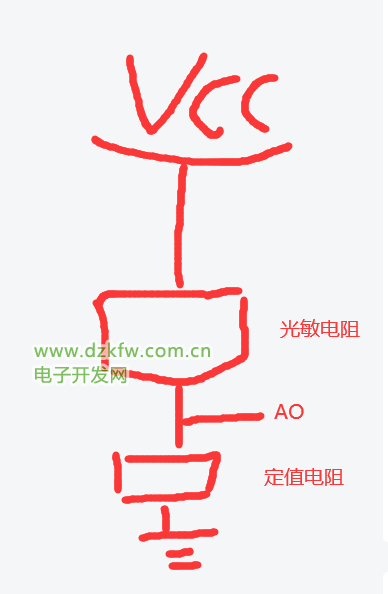

首先我們需要知道一個概念,就是很多傳感器其實就是一個定值電阻,加上一個對某一種信號敏感的電阻。比如光感,就是一個光敏電阻和一個定值電阻,如下圖。



光敏電阻會因?yàn)楣饩的大小,從而改變阻值。我們又根據串聯分壓的原理,當光敏電阻發生改變的時候,DO處的電壓值也會發生改變,而這個電壓值就是模擬量

模擬信號與數字信號的關系

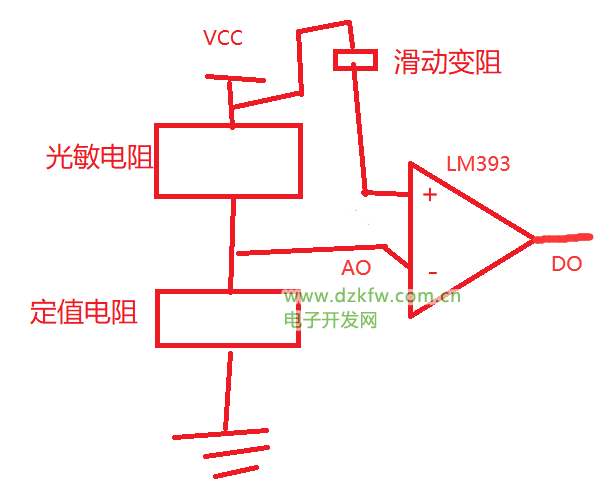

以上為我畫了一個很丑的模擬信號轉換數字信號的電路。

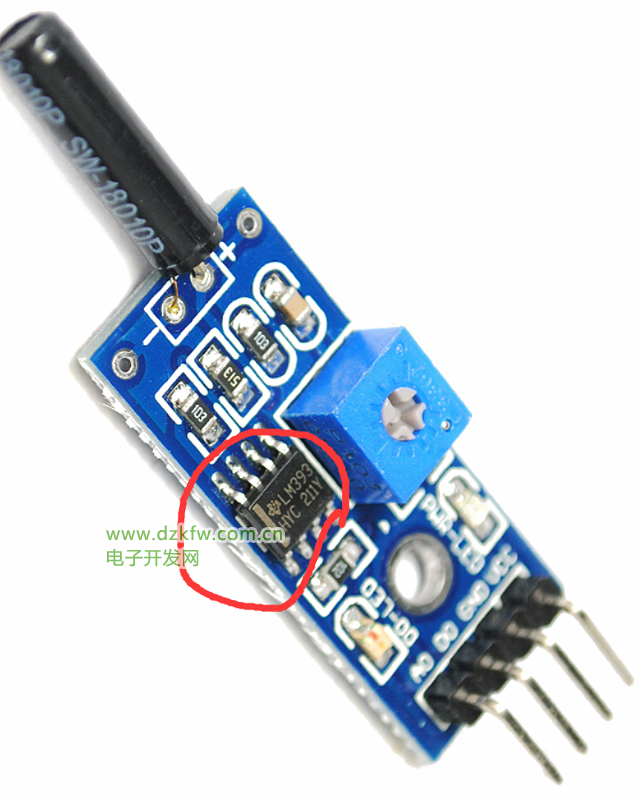

首先,我們了解一些LM393是什么的。一般我們在購買到一個模塊的時候,能夠看到模塊上一般都要一個叫做LM393的芯片,這個芯片的作用就是用來做比較的,也稱作比較器當+輸入端電位>-輸入端電位時,LM393輸出高電平。反過來,當+電位<-電位時,LM393會輸出低電平

我們又知道DO的電壓值會隨著光線的大小變化。那么我們將DO的值輸入到LM393比較芯片中去,LM393就可以根據DO的電壓值和滑動變阻器的分壓值進行對比,最后決定輸出是高電平還是低電平。

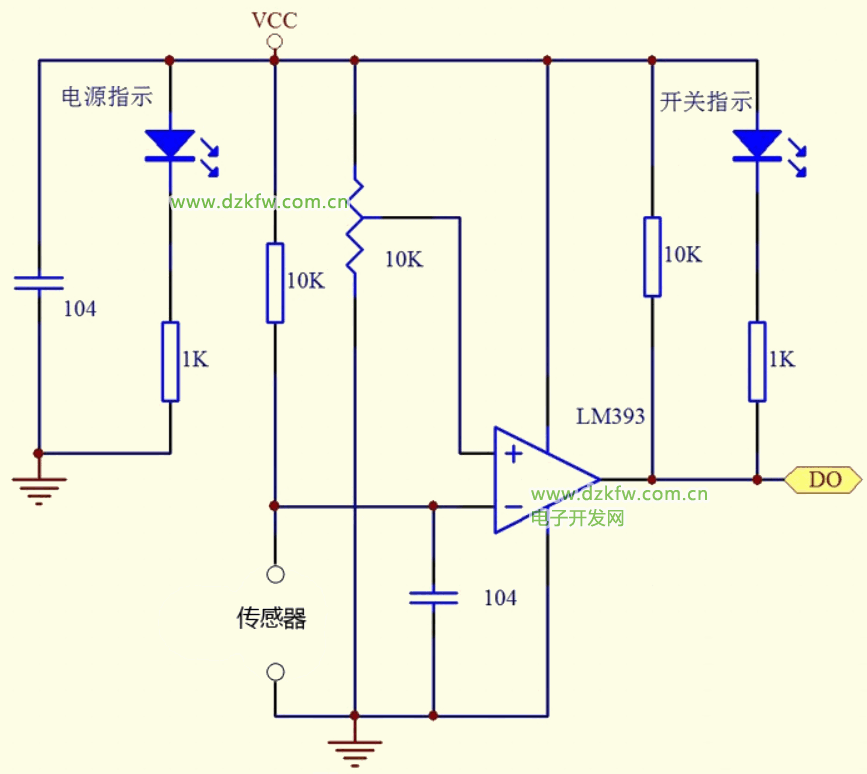

但是,很多時候我們看到的電路圖并不是這樣的,因?yàn)楝F(xiàn)實生活中的信號不可能這么完美,會有一定的干擾信號,所以會外加一個一些電容和電阻。至于LED燈

總結

模擬信號就是電壓信號,而數字信號就只是0和1(一般規定低電平為0~0.25V,用數字0表示,高電平為3.5~5V,用數字1表示

analog——模擬,digit——數字。所以AO表示模擬量,DO表示數字量。

ADC和DAC

很多時候,我們能看到ADC和DAC這兩個名詞,他們到底是干什么的呢?ADC就是模擬信號轉換為數字信號(上述的AO變成DO是其中的一種),DAC就是數字信號轉換為模擬信號(比如我們將編程讓單片機輸出固定的電壓值)。
