變頻器模擬量控制線布線方法圖解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-04-17

    模擬量控制線主要包括輸入側的給定信號線和反饋信號線,以及輸出側的頻率信號線和電流信號線。控制電路的抗干擾能力較差,因此必須采用屏蔽線(如圖1所示)。屏蔽層靠近變頻器的一端應接控制電路的公共端(COM),但不要接到變頻器的地端(E)或大地,屏蔽層的另一端應該懸空,如圖2所示。布線時還應該遵守以下原則:



屏蔽線示意圖
    圖1    屏蔽線

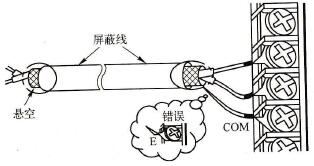

屏蔽線的接法

    圖2    屏蔽線的接法

    (1)盡量離開主電路100mm以上,更不允許主控電路捆綁或放在同一配線槽內,如圖3所示。

    (2)盡量不和主電路交叉,必須交叉寸,應采取垂直交叉的方式。

    (3)模擬量信號線一般耍求采用雙絞雙屏蔽電線。

主、控電路的錯誤布線

    圖3    主、控電路的錯誤布線
