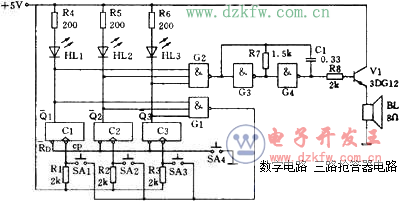

下圖是智力競賽用的三路搶答器電路。裁判按下開關SA4，觸發器全部被置零，進入準備狀態。這時Q1～Q3均為1，搶答燈不亮；門1和門2輸出為0，門3和門4組成的音頻振蕩器不振蕩，揚聲器無聲。

　  競賽開始，假定1號臺搶先按下SA1，觸發器C1翻轉成Q1=1、Q1=0。于是：①門2輸出為1，振蕩器振蕩，揚聲器發聲；②HL1燈點亮；③門1輸出為1，這時2號、3號臺再按開關也不起作用。裁判宣布競賽結果后，再按一下SA4，電路又進入準備狀態。
