臺達VFD-M變頻器用遠傳壓力表控制恒壓供水參數設置

作者:佚名    文章來源:本站原創    點擊數:2433    更新時間:2023/10/20

變頻器控制恒壓供水的應用介紹在這里以臺達變頻器VFD-M為例,利用遠傳壓力表作為反饋信號。控制要求:① 恒壓供水變頻器的啟動和停止,要求用數字面板操作器來控制啟停;② 設定壓力值要求用數字面板上下鍵來設定壓力(數字0-50對應0-壓力表量程最大值);③ 反饋壓力值用遠傳壓力表作為反饋壓力信號

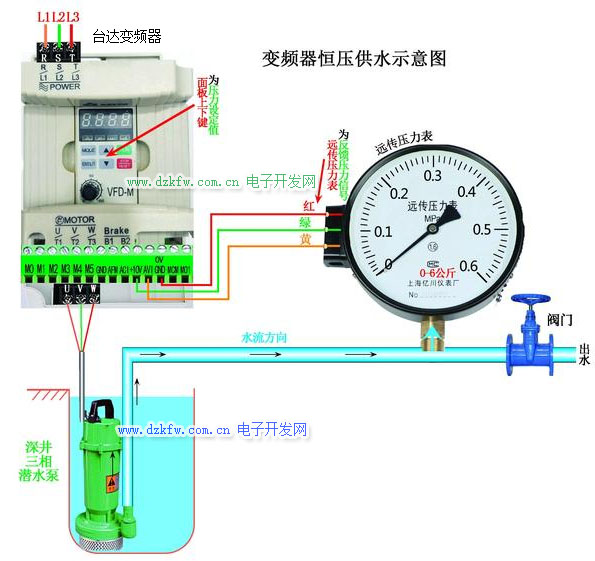

變頻器控制恒壓供水接線圖

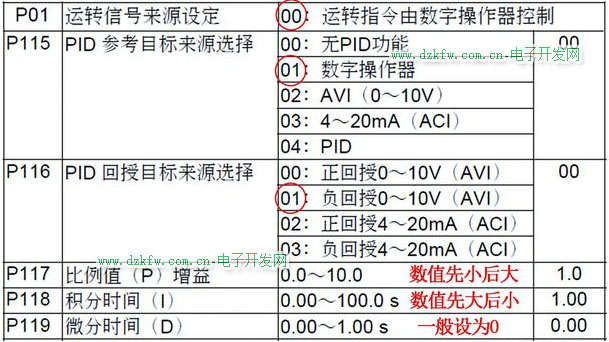

變頻器相關參數設置:※ P00設為00 頻率給定信號 用數字面板上下鍵設定(在這里是作為設定壓力輸入值數字0-50對應0-壓力表最大值)。※ P01設為00 運行命令 數字面板操作器啟停(RUN鍵 運行 STOP鍵 停止)。 P115設為01 恒壓供水設定壓力值通道 數字面板操作器設置壓力。

臺達VFD-M變頻器用遠傳壓力表控制恒壓供水參數設置

P116設為01 恒壓供水反饋壓力值通道 負反饋0-10V電壓信號作為反饋壓力信號(用遠傳壓力表作為反饋壓力值,0V對應為0公斤壓力;10V對應壓力為 壓力表量程的最大值)※ P117比例值P 開機啟動時,如果壓力上升過快,以至于超出了設定壓力值,此參數數值可適當減小。反之則相反。※ P118積分I 如果壓力上升過慢,以至于很長時間都沒達到設定壓力值,此參數數值可適當增大。反之則相反。
