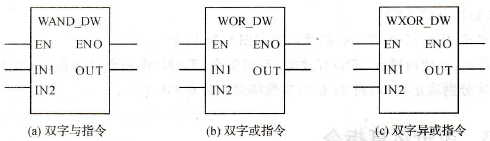

(1)格式：雙字與指令(ANDD)、雙字或指令(ORD)和雙字異或指令(XORD)的梯形圖如圖6-27所示。

    圖6-27    雙字與、雙字或、雙字異或指令的梯形圖
    (2)功能：當使能輸入(EN)有效時，雙字與指令(ANDD)、雙字或指令(ORD)和雙字異或指令(XORD)分別對兩個雙字按位進行與、或、異或運算，得到一個雙字結果并存放在OUT中。
