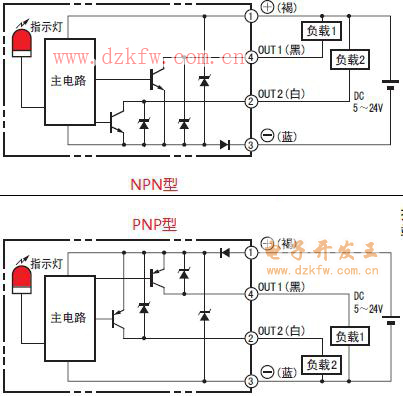

NPN型傳感器與PNP型傳感器的輸出接線圖
傳感器電纜：棕色->24V+
藍色->24V-
白色、黑色->信號線
注意：在同一個plc輸入模塊上，僅能接入同一種類型的傳感器。即PNP型傳感器和NPN型傳感器不可同時接入同一個模塊。
在進行PLC輸入接線時，需要依據(jù)傳感器的類型來確定PLC輸入采用何種方式。與傳感器類型有如下的對應關系：
1、NPN型傳感器：PLC側應采用漏型輸入方式；
2、PNP型傳感器：PLC側應采用源性輸入方式。

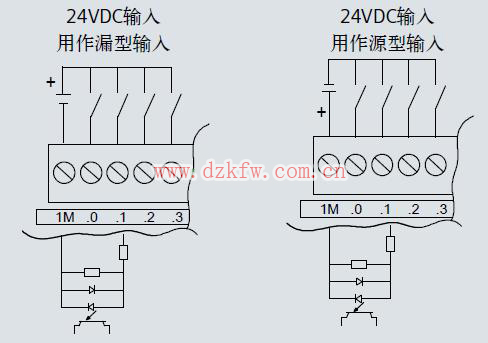

源性輸入、漏型輸入的區(qū)別
傳感器與PLC輸入的接線，一定依照如下的對應關系連接，否則PLC將無法采集到準確的信號。


NPN型傳感器與PLC的接線
NPN型傳感器與PLC接線時，PLC輸入公共端接24V+。

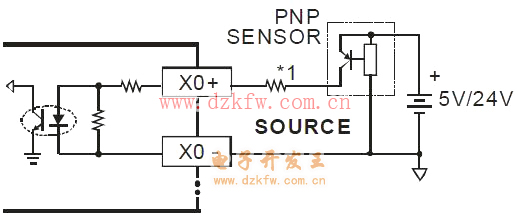

PNP型傳感器與PLC的接線
PNP型傳感器與PLC接線時，PLC輸入公共端接24V-。
