單脈沖程序如圖所示，從給定信號（X0）的上升沿開始產生一個脈寬一定的脈沖信號（Y1）。當X0接通時，M2線圈得電并自鎖，M2常開觸點閉合，使T1開始定時、Y1線圈得電。定時時間2s到，T1常閉觸點斷開，使Y1線圈斷電。無論輸入X0接通的時間長短怎樣，輸出Y1的脈寬都等于T1的定時時間2s。

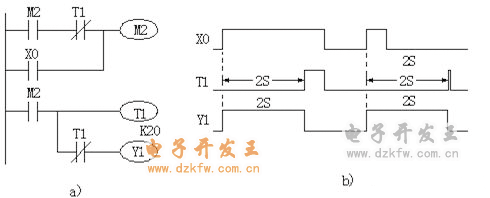

圖  單脈沖程序

a）梯形圖      b）時序圖
