1 Ac／AC電壓轉換電路

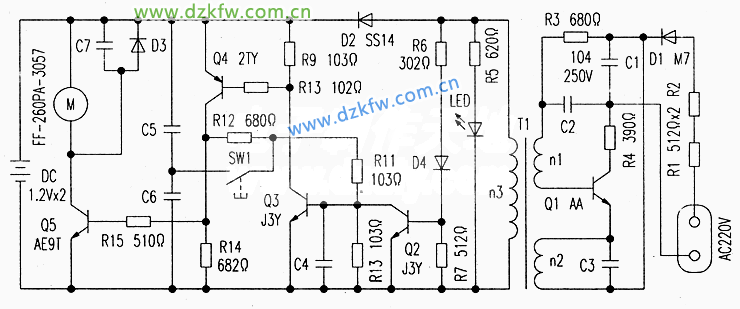

  該電路部分是市電220v經D1、c1整流濾波后供電給由Q1管、T1變壓器、R1～R4與C1-C3等元器件構成的自激反饋振蕩器，其電路通電時．首先Q1由R1→R2→D1→R3→T1的n1繞組回路提供偏流．Q1瞬間導通電流在流經n2線圈時，因T1電磁感應，可在n1繞組生成一個正反饋于Q1 b極的脈沖感應電壓，于是Q1進入連續振蕩狀態。此時，在T1變壓器的次級n3繞組上感應產生脈沖低電壓，為后級電路提供工作電源。

  2充電與電機同步關閉電路

  由T1次級產生的感應低壓，LED指示燈亮。同時，經D2整流，變成約為4V脈動直流電壓，供電于二節串聯的鎳鎘電池上，為其進行充電。這時，n3繞組電壓亦經R6→D4，而向Q2的b極提供偏流，致使Q2飽和導通，則Q3及其后電路中的Q4～Q5相繼“截止”并鎖定，電機(M)失電，從而使電機可隨“充電”同步關閉。

  3“開，關”機控制電路

  使用剃須刀時的開、關機，主要是由Q3～Q5電路部分以及SW1開關來控制。需開機，則輕按一下sw1開關，電路中在c5～c6串聯充電回路c6上已充電壓，經過SW1而向R11～Q3的b極供電，使Q3導通．Q4～Q5也導通，于是電機(M)得電，開始旋轉拖動刀頭進行剃須。因Q3～Q5導通后，Q4的c極電壓又由R12～R11反饋到Q3的b極，由此可將Q3導通進行工作“鎖定”。所以，釋放(松開)sw1開關后，Q3～Q5仍鎖定為導通態，故電機(M)可連續工作下去。當需關機時，可再按下sw1，此時，因Q3的導通原是靠R12～R11回路電流來維持，按下sw1后。則R12與R11接點間電壓，立即經Sw1，而向c6上泄放，讓Q3的b極偏壓隨即降低，使Q3變截止，其后Q4～Q5亦轉為截止，電機(M)失電，進入“停機”狀態。

    當欲再開、關機時，仍是按動SW1進行操作，電路重復上述“開，關”機過程。
