用三端可調穩壓集成電路LM317制作的線性可調穩壓電源電路簡單，成本低廉，但其最大輸出電流僅有1.5A，有時無法滿足實際要求。本文介紹一種簡單實用的LM317擴流電路，通過外接大功率PNP型三極管，可以使LM317的輸出電流達到5A以上，并且?guī)в羞^流保護功能。

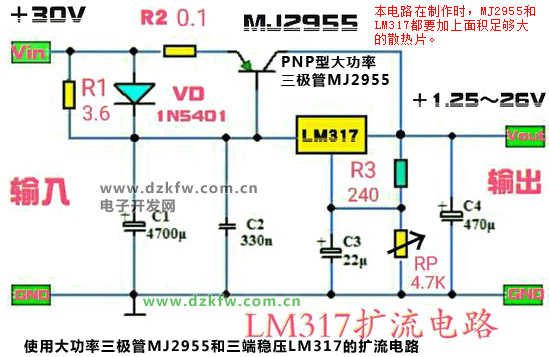

▲ 帶過流保護的LM317擴流電路。

LM317是美國國家半導體公司生產的一款線性三端可調穩壓集成電路，其最高輸入電壓為40V，輸出電壓可在1.25～37V之間調整，最大輸出電流為1.5A。

本電路中，PNP型三極管MJ2955和二極管VD等組成擴流電路。電阻R1為泄流電阻，其作用是使LM317內部電路的工作電流不流過MJ2955三極管的基極。VD并聯在R1兩端，使得MJ2955的發射結電壓不會超過VD的正向壓降。這樣當輸出電流超過限流值時，電阻R2上的壓降增大，使MJ2955的發射結電壓趨于減小，甚至不導通。而輸入電流通過VD流入LM317的輸入端時，由于電流超過LM317的最大輸出電流，此時LM317的內部過流保護、過熱保護電路將起作用，使LM317的輸出電流自動減小，從而達到過流保護作用。

電路中R2的具體阻值可根據實際的輸出電流而定。該穩壓電路的輸出電壓可通過電位器RP來調整。在輸入電壓為30V時，本電路的輸出電壓可在1.25～26V之間調整。

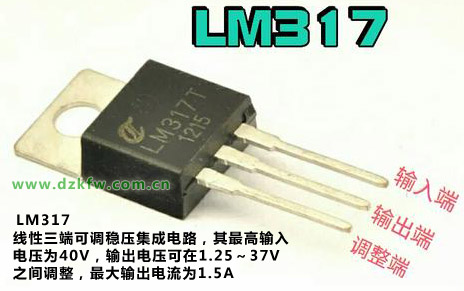

▲ TO-220封裝的LM317。

LM317的引腳排列如上圖所示，在使用時引腳不要接錯。

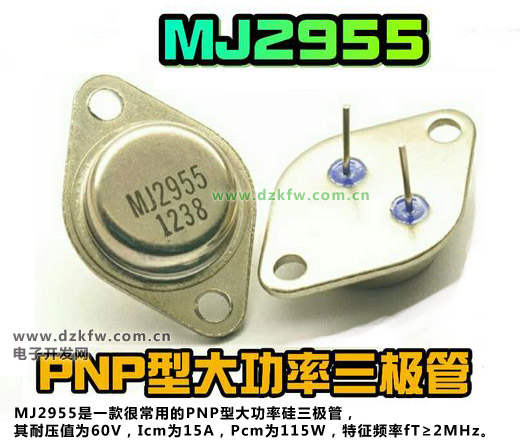

▲ PNP型大功率三極管​​MJ2955。

MJ2955是一款很常用的PNP型大功率硅三極管，其耐壓值為60V，Icm為15A，Pcm為115W，特征頻率fT≥2MHz。

本電路在制作時，MJ2955和LM317都要加上面積足夠大的散熱片。
