LM317制作的從0V起調的電源,LM317 POWER SUPPLY

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2016-11-5

關鍵字:LM317,穩壓電源電路圖,LM317可調電壓電源

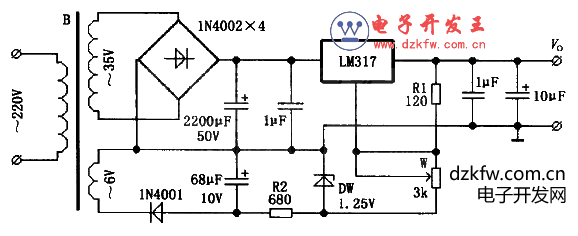

    穩壓管Dw正極對地電壓為-1.25V,調壓電位器w的下端沒有接在地端,而是接在穩壓管正極,穩壓電源的輸出電壓仍然從三端穩壓器的輸出端與地之間獲得。這樣當w的阻值調到零時,R1上的1.25V電壓剛好和Dw上的-1.25V相抵消,從而使輸出電壓為0V。該電路可以從0V起調,輸出電壓可達30V以上。
Tags:LM317,可調電源,0V起調的電源
