LM317是一款可調節輸出正電壓的穩壓器，LM117使用簡單，只需要兩個外接電阻來設置輸出電壓，其線性調整率和負載調整率比標準的固定穩壓器好，并且具有調壓范圍寬、穩壓性能好、噪聲低、紋波抑制比高等優點。

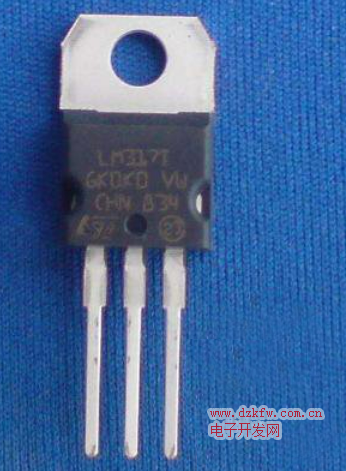

LM317引腳識別方法

如圖：

1、參數范圍

（1）輸出電壓：1.25-37V DC；

（2）輸出電流：5mA-1.5A；

（3）芯片內部具有過熱、過流、短路保護電路；

（4）最大輸入-輸出電壓差：40V DC，

（5）最小輸入-輸出電壓差：3V DC；

（6）使用環境溫度：-10-+85℃；

（7）存儲環境溫度：-65-+150℃。

2、使用注意事項

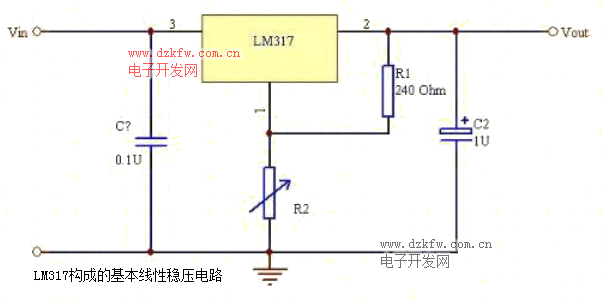

LM317的Vout由電阻R1和R2決定，其Vout＝1.25×（1+R2/R1）。如果R1的阻值不變，那么流過R1的電流便為恒定電流，由于R2與R1為串聯關系，故只需要改變R2的阻值，即可調整輸出電壓。

由于LM317內部整個電路的工作電流皆從Vout端輸出，該電流約為5mA，故R1的阻值最大為240Ω，如果R1取值過大，則LM317內部電路的工作電流就無法全部輸出，如此就會導致輸出電壓偏高，穩定性變差。

實際使用中，R1宜選用溫度穩定性好的金屬膜電阻。如果其阻值溫度穩定性不好，則容易導致LM317的輸出電壓產生漂移。

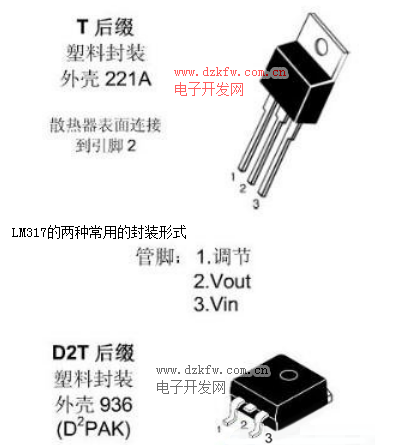

3、LM317管腳分配和識別方法

1號引腳：調節；2號引腳：器件輸出；3號引腳：器件電源輸入。

管腳識別很容易，在器件上有字的面對自己，左手第一個引腳是1號引腳，右手第一個是3號引腳，1,3號之間的是2號引腳。
