DC-DC和LDO都是電源芯片，兩者差異很大，用法也不同，這篇博客講述LDO和DC-DC的一些差異，幫助更好的認識LDO和DC-DC并進行選型。

1. LDO是什么，低壓差線性穩壓器

LDO是low dropout regulator的簡稱，即低壓差線性穩壓器，這是相對于傳統的線性穩壓器來說的，傳統的穩壓器，輸入比輸出要高出很多，否則無法工作，LDO可能輸入比輸出高1~2V即可。

LDO低壓差，主要是內部使用PMOS管，普通的線性穩壓器使用的是PNP三極管，PMOS是電壓驅動，無需電流，大大減少LDO本身消耗的電流；普通的穩壓器為了防止PNP三極管進入飽和狀態而降低輸出能力，所以輸入輸出壓降不能太低，而PMOS管的導通內阻很小，導通壓降等于導通內阻乘以輸出電流，所以導通壓降很低。

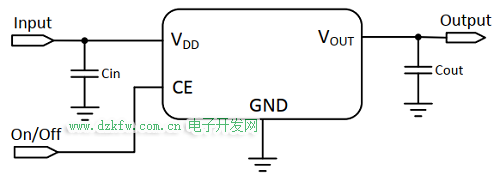

2. LDO典型電路

現在的LDO集成度高，一般只需要2個電容（一般是2個1uF）和一個LDO芯片即可，電路簡單。

3. DC-DC是什么

DC-DC是一種在直流電路中將一個電壓值的電能變?yōu)榱硪粋�電壓值的電能的裝置，嚴格意義上LDO也是一種DC-DC，在電源芯片選型中，LDO和DC-DC則是兩種完全不同的芯片。

DC-DC包括三種類型：BUCK（降壓）、BOOST（升壓）、BUCK/BOOST（升降壓）。

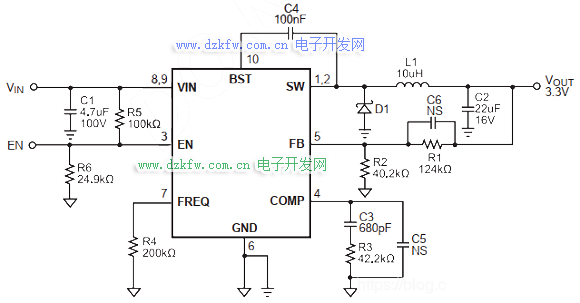

4. DC-DC典型電路

一個典型的DC-DC BUCK電路，包括輸入輸出電容，F(xiàn)REQ頻率設置，EN使能管腳，F(xiàn)B反饋電阻，SW上加續流二極管和電感，BST電容，COMP頻率補償?shù)取?/P>

5. LDO和DC-DC區別

從上面的一些描述中，可以大致得出LDO和DC-DC的區別，請拿小本本記好：

LDO外圍器件少，電路簡單，成本低；DC-DC外圍器件多，電路復雜，成本高；

LDO負載響應快，輸出紋波小；DC-DC負載響應比LDO慢，輸出紋波大；

LDO效率低，輸入輸出壓差不能太大；DC-DC效率高，輸入電壓范圍寬泛；

LDO只能降壓；DC-DC支持降壓和升壓；

LDO和DC-DC的靜態電流都小，根據具體的芯片來看；

LDO輸出電流有限，最高可能就幾A，且達到最高輸出和輸入輸出電壓都有關系；DC-DC輸出電流高，功率大；

LDO噪聲小；DC-DC開關噪聲大，為了提高開關DC-DC的精度，很多應用會在DC-DC后端接LDO；

LDO分為可調和固定型；DC-DC一般都是可調型，通過FB反饋電阻調節；

關于DC-DC后面接LDO：LDO有一個參數電源紋波抑制比PSRR，這個參數越大越好，代表抑制輸入紋波的能力越強，一般SPEC給出的是1KHz下的值，如：68dB@F=1KHz，LDO的最大的優點之一是它們能夠衰減開關模式電源產生的電壓紋波，所以一般在100K到1MHz之間的PSRR非常重要，這也是為什么我們經常看見DC-DC后面搭配一個LDO使用，敏感的模擬電源AVDD上，如ADC，Camera等，選擇高PSRR的LDO；

6. 小結一下

了解了LDO和DC-DC的區別之后，能很好的進行選擇，比如：輸入輸出壓差大，選擇DC-DC；降壓型且輸入輸出壓差小，選擇LDO；需要很大的輸出電流選擇DC-DC，升壓只能選擇DC-DC等。
