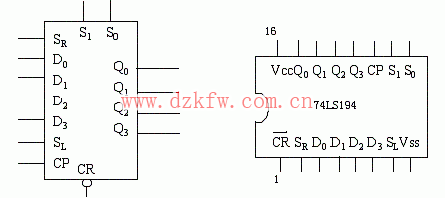

1. 移位寄存器是指寄存器中所存的代碼能夠在移位脈沖的作用下依次左移或右移。74 LS194是一個4位雙向移位寄存器，最高時鐘脈沖為36MHZ，其邏輯符號及引腳排列如圖1所示：

圖1 74 LS194邏輯符號及引腳排列

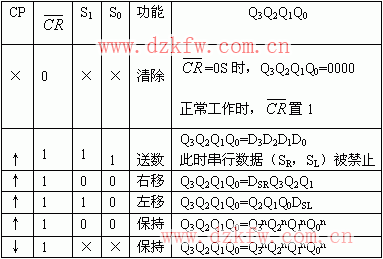

    其中：D0～D1為并行輸入端；Q0～Q3為并行輸出端；SR--右移串引輸入端；SL--左移串引輸入端；S1、S0-操作模式控制端； -為直接無條件清零端；CP-為時鐘脈沖輸入端。74LS194模式控制及狀態輸出如表1所示。



表1

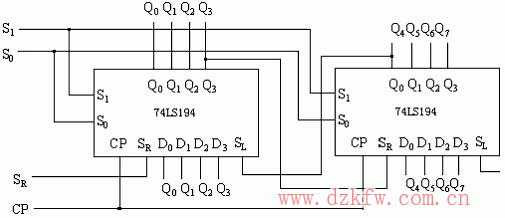

2. 用74 LS194構成8位移位寄存器
    電路如圖2所示，將芯片（1）的Q3）接至芯片（2）的SR，將芯片（2）的Q4接至芯片（1）的SL，即可構成8位的移位寄存器。

圖2為8位的移位寄存器

3. 74 LS194構成環形計數器
    把移位寄存器的輸出反饋到它的串行輸入端，就可以進行循環移位，如圖3所示。設初態為Q3Q2Q1Q0=1000，則在CP作用下，模式設為右移，輸出狀態依次為：


圖3環形計數器

    圖3電路是一個有四個有效狀態的計數器，這種類型計數器通常稱為環形計數器。同時輸出端輸出脈沖在時間上有先后順序，因此也可以作為順序脈沖發生器。
