紅外線遙控開關的制作 LM567

作者:佚名    文章來源:本站原創    點擊數:2258    更新時間:2013-2-8
LM567為鎖相環音頻譯碼電路、即只有當輸入信號的頻率和電路自身的振蕩頻率相一致時,電路輸出低電平,否則輸出高電平

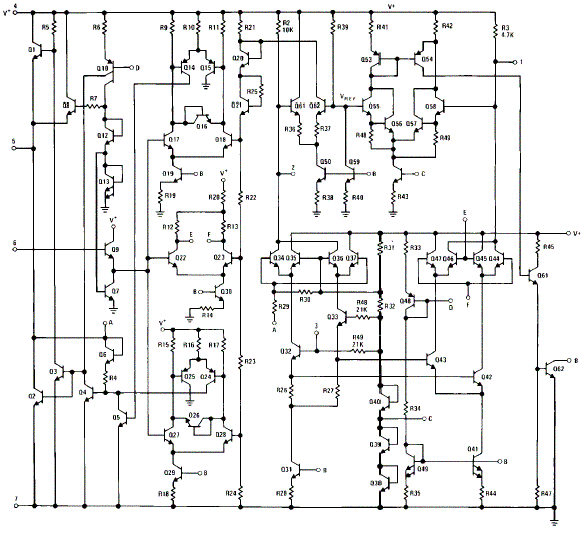

LM567為鎖相環音頻譯碼電路。它在電路中的功用是作選頻用,即只有當輸入信號的頻率和電路自身的振蕩頻率相一致時,電路輸出低電平,否則輸出高電平。它的內部原理框圖如圖1。
LM567為鎖相環音頻譯碼電路
LM567外形為8腳雙列直插塑料封裝。電路第5、6腳外接電阻R7、電容C9決定了鎖相環內部壓控振蕩器的中心頻率:f0=1/1.1R*C。第1、2腳對地所接電容分別為輸出濾波網絡和鎖相環路單極低通濾波網絡。第2腳所接電容C11影響鎖相環路的捕捉帶寬。帶寬BW=1070(Vi/foC11)ˉ2(占fo的百分比)。式中:Vi為3腳輸入的正弦波電壓有效值,單位為mV,C11單位為μF。第1腳所接電容的容量至少是2腳電容容量的兩倍。第3腳輸入信號要求>25mV。第8卻為邏輯輸出端,允許最大灌電流為100mA。LM567的工作電壓為4.75-9V,工作頻率為500kHz(最高值)。靜態工作電流為8mA。

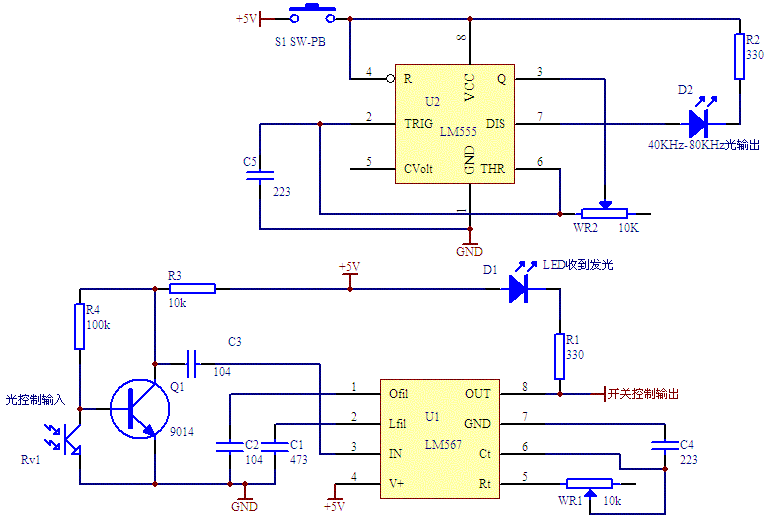

LM567遙控器電路
LM567的內部電路及詳細工作過程比較復雜,其基本功能可以簡述如下:當器件第3腳輸入幅度>25mV,頻率在器件帶寬內的信號時,第8腳由高電平變為低電平作為邏輯輸出;第2腳輸出經過頻率/電壓就換的音頻信號;如果在器件的第2腳輸入音頻信號,則在第5腳輸出受2腳輸入音頻信號調制的調波信號。利用此特性,可以將LM567作為調制解調器使用。
