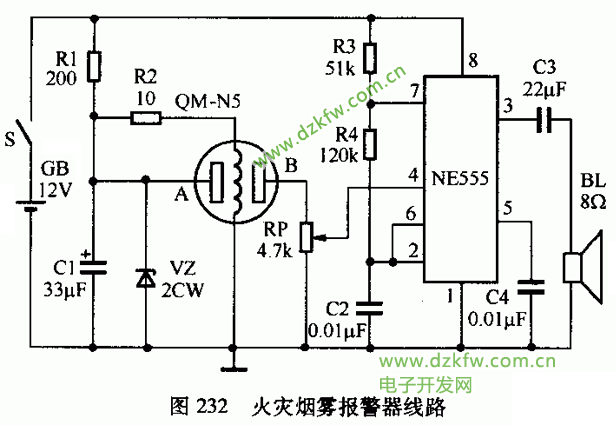

火災煙霧報警器線路如圖232所示，它適用于對煤氣、液化氣、汽油、一氧化碳、烷類揮發性氣體以及木材、橡膠、塑料制品等可燃燒生成的煙霧進行檢測。

  火災煙霧報警器線路由12V電池、電源開關s、電阻Rl與 R2、濾波電容cl、穩壓二極管VZ組成；Qbl—N5采用半導體氣敏器件作為傳感器，實現“氣一電”轉換；NE555時基集成電路及周圍元器件組成觸發電路和報警音響線路。

     在工作時．由NE555時基電路組成自激多諧振蕩器，利用它的復位端進行觸發。當氣敏器件接觸到可燃性氣體和上述煙霧時，其阻值降低，使NE555時基電路復位端4端子電壓上升，當電壓達到NE555時基電路電源電壓的l／3時，輸出端子3輸出高電平，驅動揚聲器立即發出報警聲。
