利用NE555型時基集成電路構成的聲控照明控制器典型電路如圖所示。該控制器在有突發聲響（例如拍手聲）出現時可自動點亮照明燈具，且延時點亮一段時間后又能自動熄滅。它常用于夜間走廊、過道等領域的照明控制。

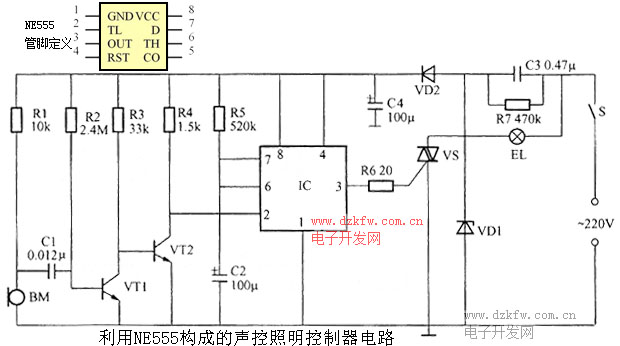

利用NE555構成的聲控照明控制器電路

電路結構及主要元器件選擇：
由圖可知，該聲控照明控制器由電源電路、聲控電路和延時控制電路組成。其中，電源電路由電源開關S、降壓元件C3、R7、穩壓二極管VD1、整流二極管VD2和濾波電容C4組成。實際應用時，VD1常選用12V、1W穩壓二極管，如IN4742型等。220V交流電通過降壓、整流、穩壓和濾波后形成穩定的12V直流電壓給聲控電路和延時控制電路供電。
聲控電路由傳聲器BM、晶體管VT1、VT2及R2等偏置元件組成。實際應用時，BM常選用CRZ－29型駐極體傳聲器；VT1和VT2均選用S9013或3DG90l3型硅NPN晶體管。
延時控制電路由時基集成電路IC及定時元件R5、C2等外圍元件、晶閘管VS組成。實際應用時，VS選用BCRIAM或3CTS1（1A、400V）型雙向晶閘管；IC選用NE555型時基集成電路，該芯片與定時元件R5、C2等外圍元件構成單穩態觸發器。
工作原理:
電路通電后，當無突發聲響時，NE555第2腳為高電平，單穩態觸發器處于穩定狀態，其第3腳輸出低電平。使晶閘管VS處于截止?fàn)顟B(tài)，照明燈EL不亮。控制器處于待機狀態。
當有突發聲響出現時，該聲音信號經BM轉換成交變電壓信號，經VT1、VT2兩級放大后加至NE555第2腳。在信號的負半周時NE555內電路翻轉，單穩態觸發器由穩態變換為暫態，NE555第3腳輸出高電平，使VS受觸發而導通，EL被點亮。同時，C2經NE555第7腳內部放電電路快速放電后，＋12V電壓又經R5對C2緩慢充電，使NE555第6腳電壓不斷上升。當該腳電壓升至2／3VDD時，NE555復位，由暫態恢復為穩態，第3腳由高電平變換為低電平，使VS截止，EL熄滅。
