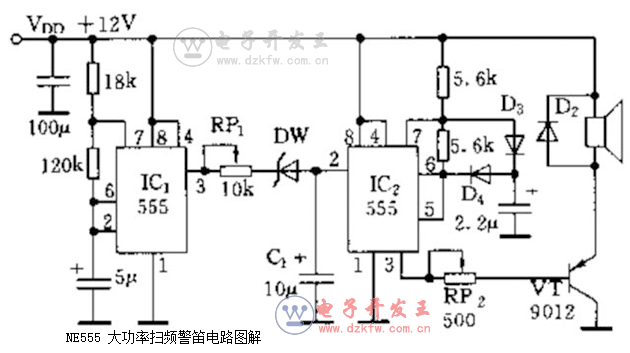

如圖所示，電路由兩個NE555組成，第一個多諧振蕩器的振蕩頻率在5Hz左右，3腳輸出的方波經電位器RP、DW加至IC的2腳，電容器C1上形成的三角波使IC2產生頻率由高到低、又由低到高的掃頻振蕩，類似于警笛的效果。IC2的控制電壓端5腳與閥值端6腳短接，更加強了警笛的音響效果，推動級視實際應用場合，決定是否采用大功率三極管和高音喇叭。
