D觸發器特性表、狀態轉換圖、上升沿觸發和下降沿觸發

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-10-19

凡是在時鐘信號作用下邏輯功能符合表1所示特性表所規定的邏輯功能者,就叫做D觸發器。

表1 D觸發器的特性表
D Qn+1
0 0
1 1

D觸發器的特性方程為

(1)

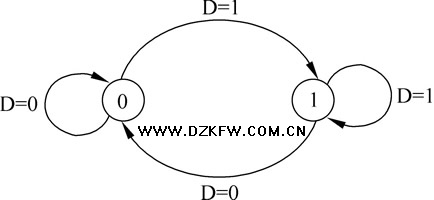

D觸發器的狀態轉換圖如圖1所示。

D觸發器的狀態轉換圖
圖1 D觸發器的狀態轉換圖

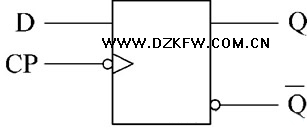

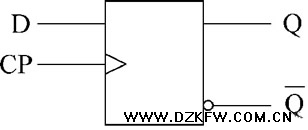

從表1可知,D觸發器只有一個輸入端D,其結構形式也有多種,圖2所示為邊沿型D觸發器的邏輯圖形符號,圖2(a)所示為上升沿觸發,圖2(b)所示為下降沿觸發。

上升沿觸發  下降沿觸發
圖2(a) 上升沿觸發 圖2(b) 下降沿觸發
