二進制編碼器是將某種信號編成二進制代碼的電路。例如，要把,,,,,,,八個信號編成對應的二進制代碼而輸出，其編碼過程如下：

1）確定二進制代碼的位數

   因?yàn)檩斎胗邪藗�(gè)信號，所以輸出的是三位（＝8，n=3）二進制代碼。這種編碼器通常稱為8/3線編碼器。

2）列編碼表

   編碼表是把待編碼的八個信號和對應的二進制代碼列成的表格。這種對應關系是人為的。用三位二進制代碼表示八個信號的方案很多，下表所列的

                        輸出

	Y2	Y1	Y0
I0	0	0	0
I1	0	0	1
I2	0	1	0
I3	0	1	1
I4	1	0	0
I5	1	0	1
I6	1	1	0
I7	1	1	1

      3）由編碼表寫出邏輯式

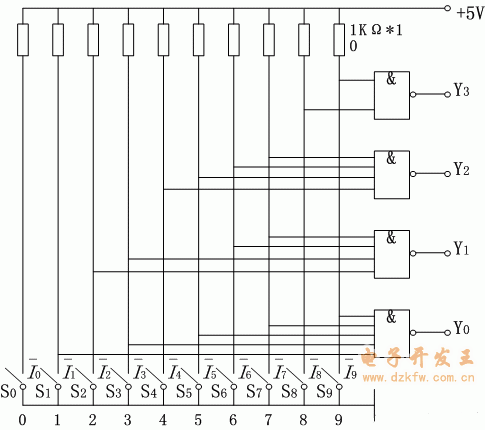

      4）由邏輯式畫出邏輯圖（下圖所示）
