在電氣工程上,接地主要有工作接地、保護接地、保護接零、重復接地、過電壓保護接地。

1、工作接地

在正常或事故情況下,為保證電氣設備可靠地運行,必須在電力系統中某點(如發電或變壓器的中性點,防止過電壓的避雷器之某點)直接或經特殊裝置如消弧線圈、電抗、電阻、擊穿熔斷器與地作金屬連接,稱為工作接地。它可以在工作和事故情況下,保證電氣備可靠地運行,降低人體的接觸電壓,迅速切斷故障設備，降低電氣設備和配電線路對絕線的要求。

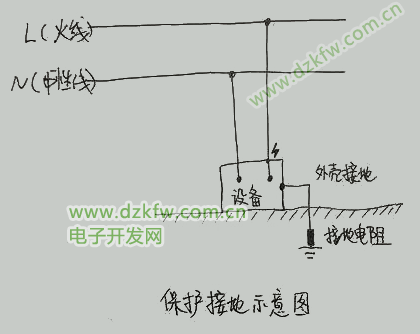

2、保護接地

為防止因電氣設備絕緣損壞或帶電體碰殼使人身遭受觸電危險,將電氣設備在正常情況下不應帶電的金屬外殼、框架等與接地體相連接,稱為保護接地。

如果電氣設備沒有接地,當電氣設備某處絕緣損壞時,外殼將帶電,同時由于線路與大地間存在電容,人體觸及此絕緣損壞的電氣設備外殼,則電流流經人體形成通路,將遭受觸電危險、設有接地裝置后,接地短路電流將同時沿著接地體和人體兩條通路流過,接地體電阻愈小,流經人體的電流越小,通常人體電阻要比接地電阻大很多,所以流經人體的電流幾乎等于零,使人體 避免觸電的危險。

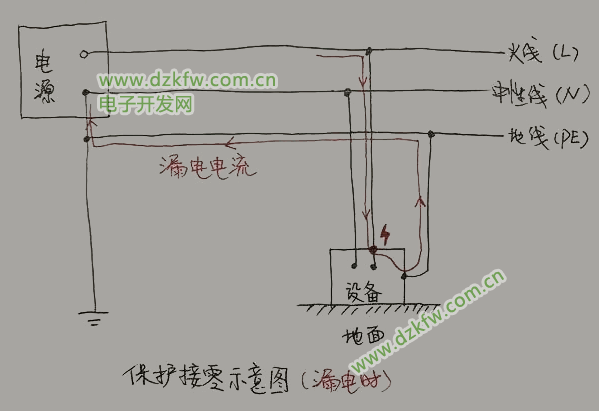

3、保護接零

為防止因電氣設備絕緣損壞或帶電體碰殼使人身遭受觸電危險,將電氣設備在正常情況下不帶電的金屬外殼與保護零線相連接,稱為保護接零。

在中性點直接接地的1 kv以下的系統中,必須采用接零保護,將電氣設備的外殼直接接到系統的零線上,如發生碰殼短路時,即形成單相短路,使保護設備能可靠地迅速動作以斷開故障設備,使人體避免觸電的危險。

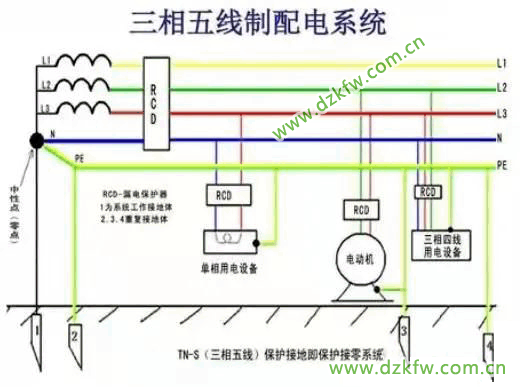

4、重復接地

在中性點直接接地的低壓三相四線制或三相五線制保護接零供電系統中,將保護零線處或多處通過接地體與大地作再一次的連接,稱為重復接地。

當系統中發生碰殼或接地短路時,可以降低零線的對地電壓;當零線發生斷裂時,可使故障程度減輕。

5、過電壓保護接地

過電壓保護裝置或設備的金屬結構,為消除過電壓危險影響的接地,稱為過電壓保護地,也稱為防雷接地。

對于直擊雷,避雷裝置(包括過電壓保護接地裝置在內），促使雷云正電荷和地面感應負電荷中和，以防止雷擊的產生，避免產生火花放電或者局部發熱造成易燃易爆物品燃燒爆炸的危險。
