220V市電波形是正弦波嗎?如果是為什么會有零線和火線之分
首先我們來確定一下交流電的概念：交流電是有大小和方向，以正弦波做周期性變化的物理量。這個定義了我們我們?nèi)粘Ｉ�活用的市電波形就是正弦波，我國又�?guī)定了，市電電壓標準是220V/380V，周期是0.02S也就是頻率為50HZ的交流電為低壓市電供電標準；其中單相220V為生活用電，三相380V相電為動力電。
那么火線和零線怎么來的呢？在低壓三相四線配電網里，其實火線有三根，電工學把火線叫做相線，它們分別是A、B、C三相，它們之間互相存在著120度的相位角。

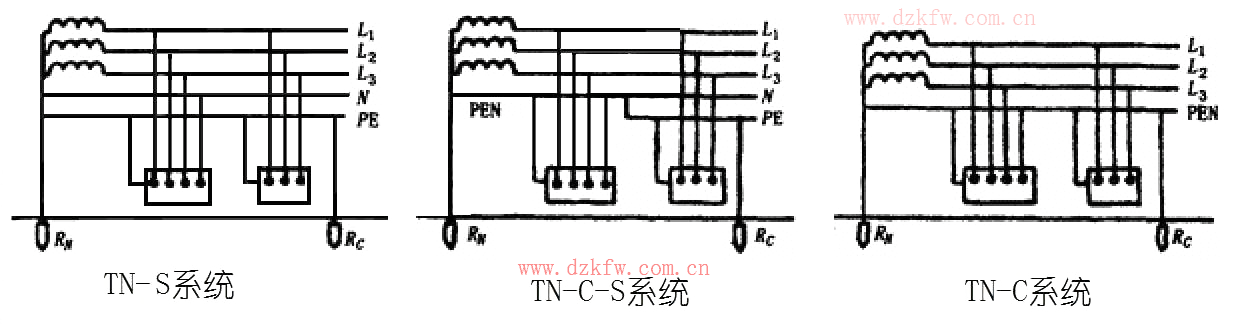

TN配電系統圖
如上圖所示，在配電變壓器次級（二次側）三相繞組中，我們把繞組的尾部連接起來做一個中性點，并且通過引下線與人工接地極可靠的連接起來，并引出一根線，這個線就是中性線，由于中性線與大地可靠連接起來了，與大地之間的電位差是零V，因此我們就叫它是零線——用英文字母表示N；那么相對繞組的頭部引出來的線就是火線，也就是L1、L2、L3，分別代表位三相電的A、B、C三相。

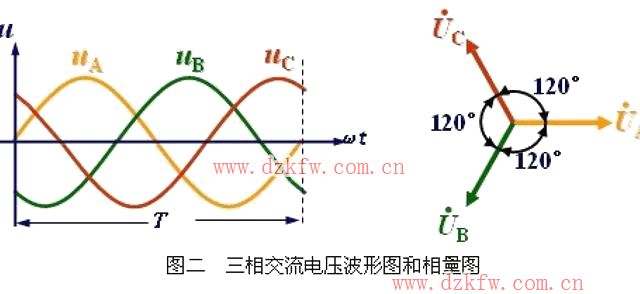

這是三相電的正弦波波形圖及矢量圖

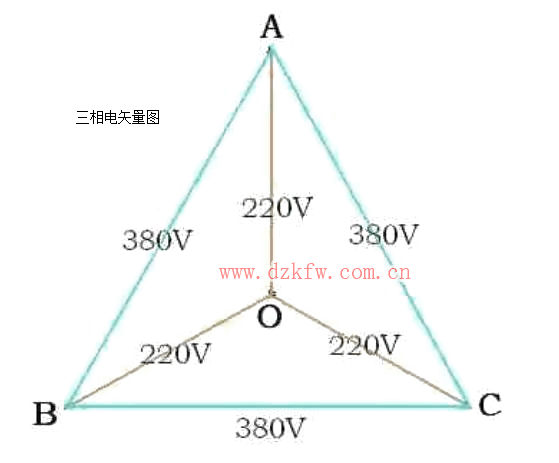

三相電矢量圖
通過上面兩個圖及前面講述，我們知道了，任意相線（火線）對零線電壓是220V，任意兩個相線之間電壓是380V。同時電工學里面定義了，相電壓就是相線與零線之間的電壓，線電壓是兩個相線之間的電壓。
在三相四線低壓配電網給我們提供了兩種電壓220V生活用電和三相380V的動力電。
