圖解倒順開關的接法_倒順開關接線圖_兩相倒順開關接線圖_220v倒順開關接線圖

作者:佚名    文章來源:本站原創    點擊數:5307    更新時間:2018-06-08

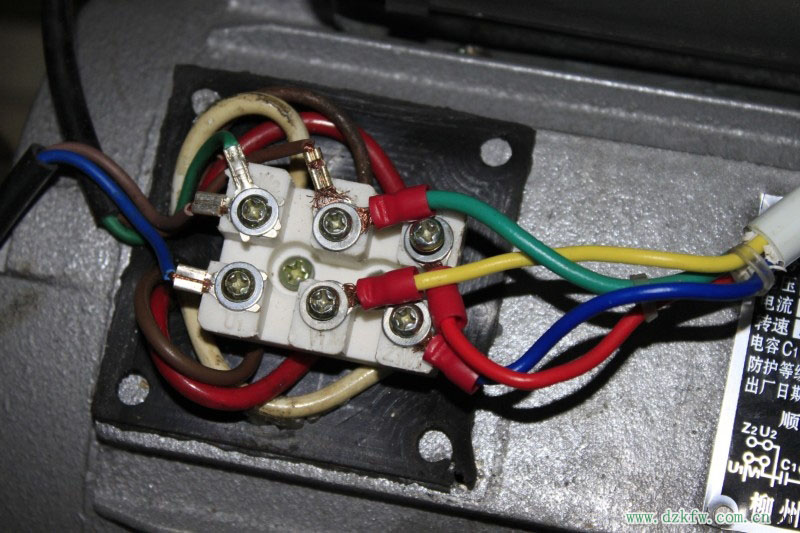

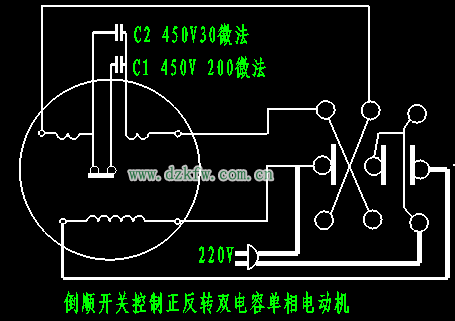

兩相電的電機一般有兩種情況,怎么區分呢?您只要打開電機上面的接線盒就可以看到,共有6個接線端并且其中有兩片小鐵片連接4個接線端,這4個接線端就是我們要接線的端點,另外兩個接線端沒有小鐵片連接。沒有小鐵片連接的接線端就是我們區分電機兩種情況的關鍵�,F(xiàn)在來看怎么區分及接線這兩種情況,區分后您只要按照對應的情況接線就行。

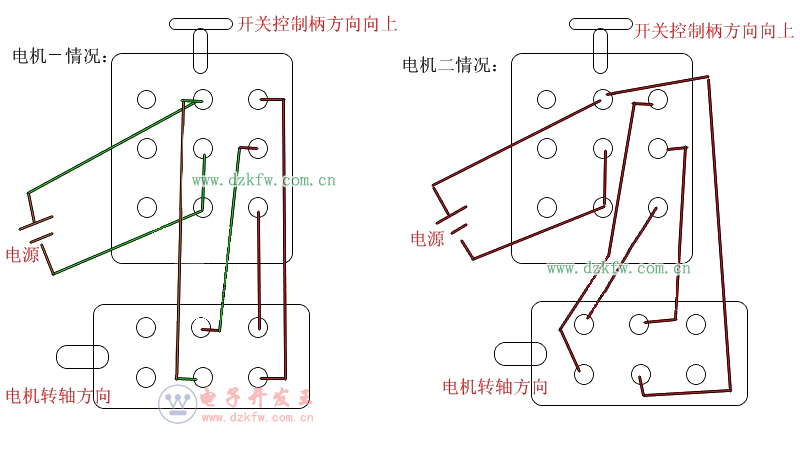

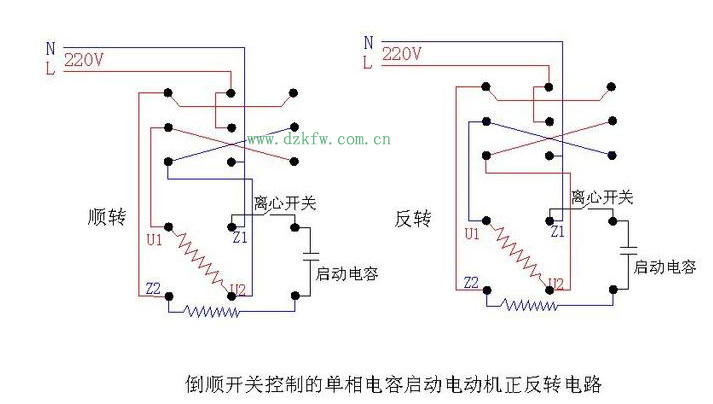

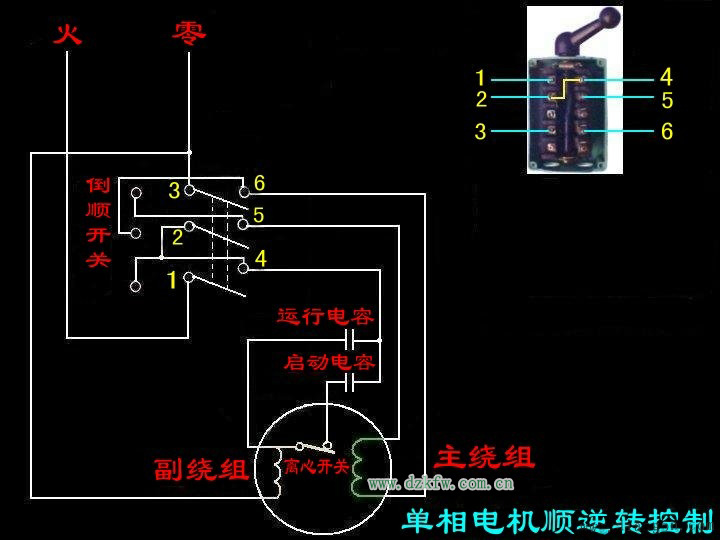

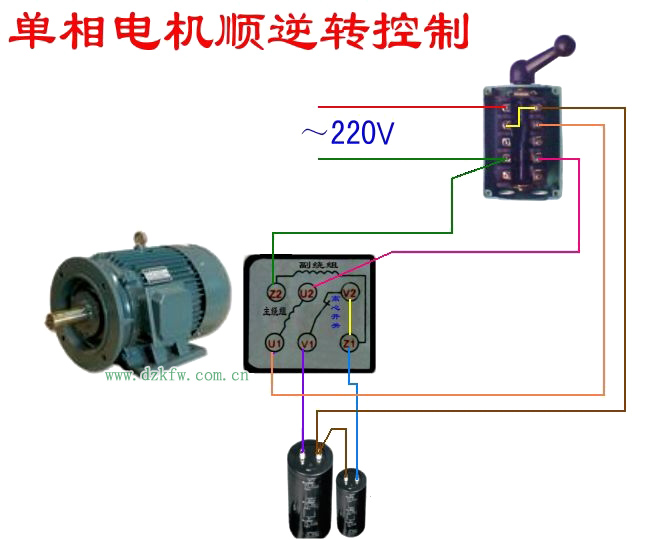

情況一:觀察另外兩個沒有被小鐵片連接的接線端是靠電機前端(轉軸方向)還是電機尾端(風扇方向),列如是在轉軸方向這邊,請按照如圖《電機一情況》220伏單相電機倒順開關方法接線;

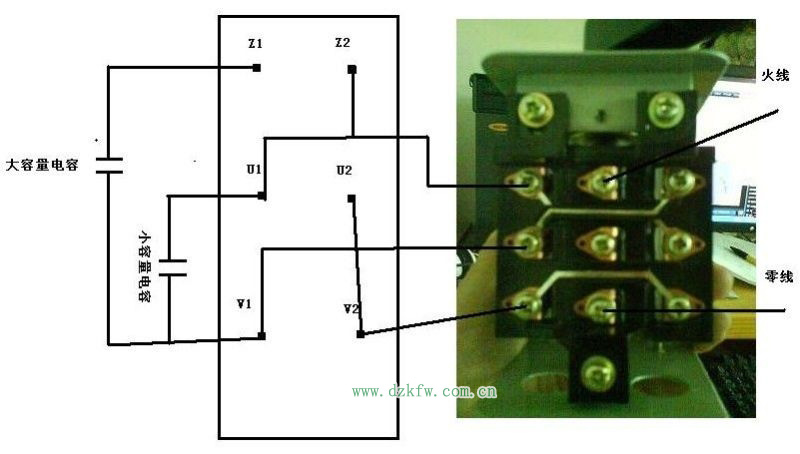

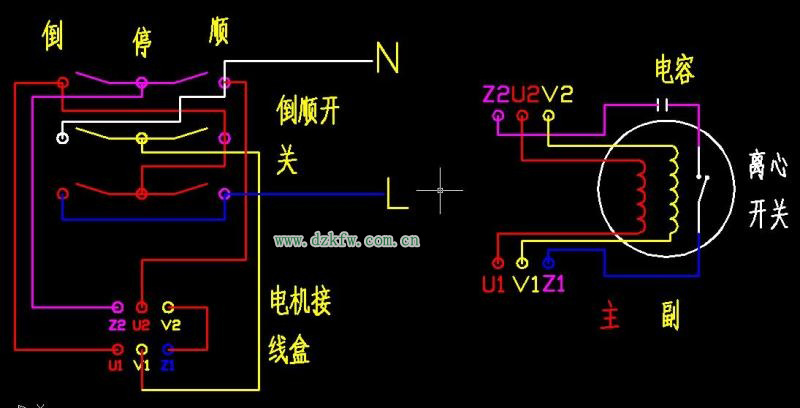

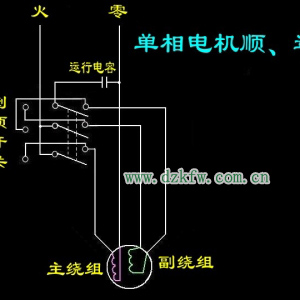

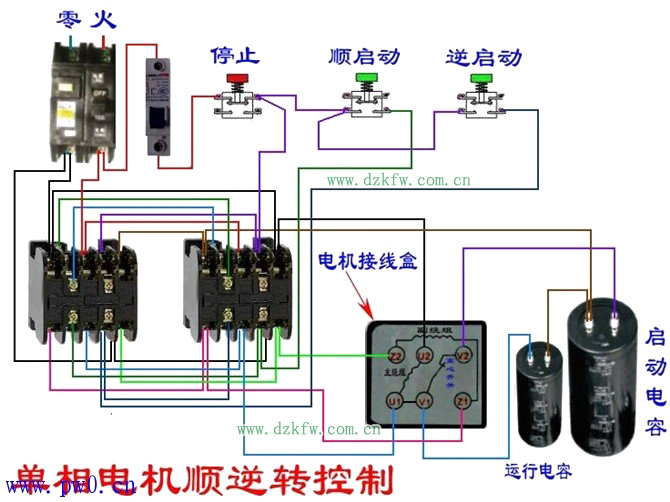

情況二:沒有被小鐵連接的接線端在風扇方向這邊,請按《電機二情況》這種接線方法接線。在接線時,電機接線端的小鐵片需要去掉。

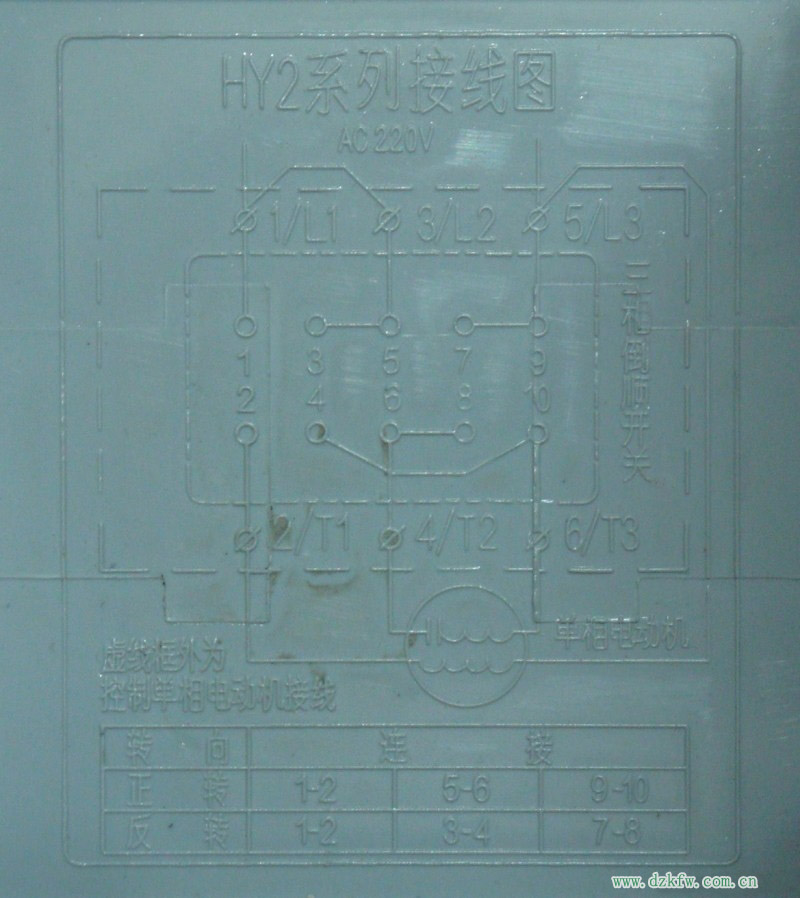

注明:此圖是簡單式接線方法,上面的9個圓點的是倒順開關,接線時開關柄朝上。下面6個圓點的是電機,電機轉軸方向向左。一般電機接好后試機,倒順兩個方向都要試一下,如電機有異樣應注意隨時拔掉插頭。另外:注意安全!


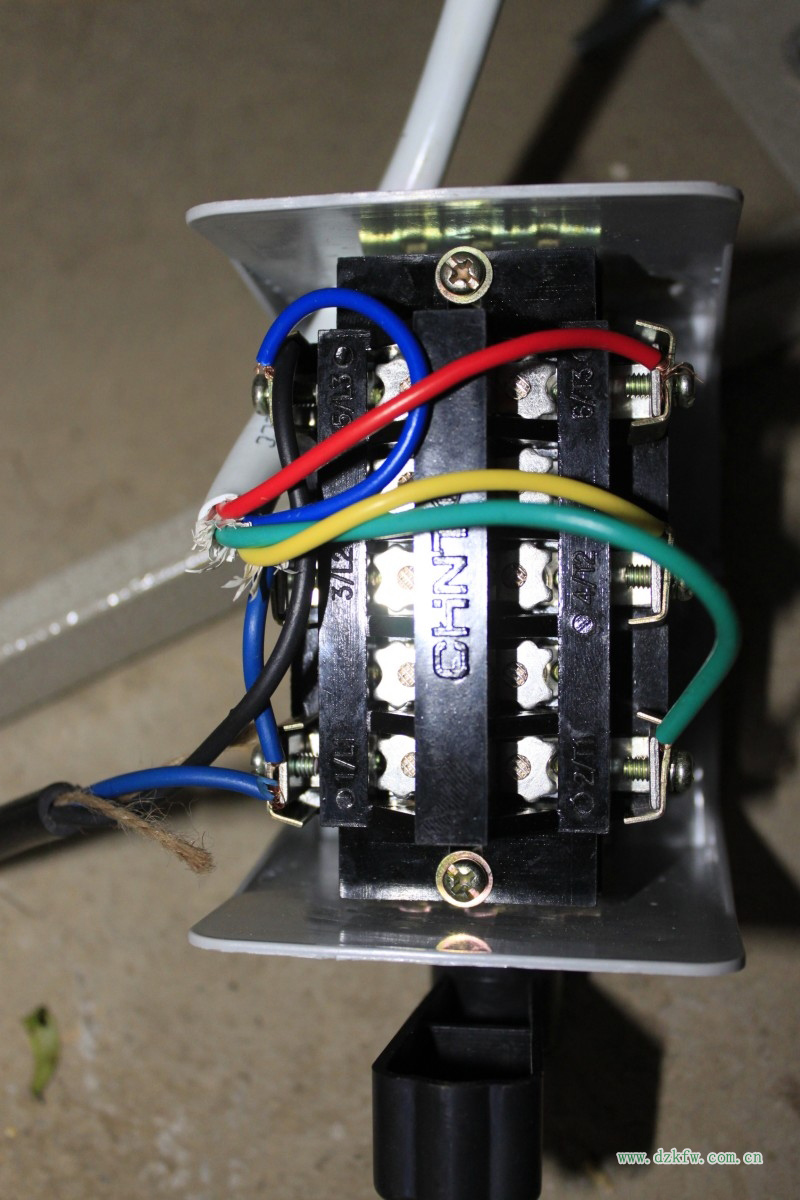

A/B/C是電源進線


D1/D2/D3是電源出線可以接用電設備
