會員注冊1、簡便估算導線載流量的電工口訣
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
說明:
10mm2以下的鋁導線載流量按5A/mm2計算；100mm2以上的鋁導線載流量按2A/mm2計算；25mm2的鋁導線載流量按4A/mm2計算；35mm2的鋁導線載流量按3A/mm2計算；70mm2、95mm2的鋁導線載流量按2.5A/mm2計算；“銅材升級算”舉例說明：如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。
2、已知變壓器容量,求其電壓等級側額定電流的電工口訣
容量除以電壓值，其商乘六除以十。
舉例：
視在電流I=視在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A
說明：適用于任何電壓等級。
3、已知變壓器容量，速算其一、二次保險絲電流值的電工口訣
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘九除以五
4、已知三相電動機容量，求其額定電流的電工口訣
容量除以千伏數，商乘系數零點七六；
已知三相二百二電機，一千瓦三點五安培；
已知高壓三千伏電機，四個千瓦一安培。
注：
1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓單位為kV，電流單位為A。
5、測知電力變壓器二次側電流，求算其所載負荷容量的電工口訣
已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦；
電壓等級三千伏，一安四點五千瓦；
電壓等級六千伏，一安整數九千瓦；
電壓等級十千伏，一安一十五千瓦；
電壓等級三萬五，一安五十五千瓦。
6、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值的電工口訣
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體；
供電設備千伏安，需大三倍千瓦數。
說明：
（1）口訣所述的電動機是小型AC380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。
（2）用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；設備管理中華聯盟，微信平臺。封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成,選擇額定功率的6倍開關為宜。
（3）為了避免電動機起動時的大電流，應當選擇額定電流的5倍的熔斷器為宜。
（4）還要選擇適當?shù)碾娫矗娫吹妮敵龉β蕬?yīng)不小于3倍的額定功率。
7、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量的電工口訣
三百八焊機容量，空載電流乘以五。
說明：
單相交流焊接變壓器實際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。
為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=U×I（功率一定，電壓與電流成反比）。設備管理中華聯盟，微信平臺。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的。
空載時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%-8%（國家規定空載電流不應大于額定電流的10%）。
8、判斷交流電與直流電流的電工口訣
電筆判斷交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
說明：
判別交、直流電時，最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
9、巧用電筆進行低壓核相的電工口訣
判斷兩線相同異，兩手各持一支筆，兩腳與地相絕緣，兩筆各觸一要線，用眼觀看一支筆，不亮同相亮為異。
說明：
此項測試時，切記電工的兩腳與地必須絕緣。因?yàn)槲覈蟛糠质?80/220VAC供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時兩筆亮與不亮顯示一樣，故只看一支則可。
10、巧用電筆判斷直流電正負極的電工口訣
電筆判斷正負極，觀察氖管要心細，前端明亮是負極，后端明亮為正極。
說明：
氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。設備管理中華聯盟。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，設備管理中華聯盟，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
11、巧用電筆判斷直流電源有無接地，正負極接地的區別的電工口訣
變電所直流系數，電筆觸及不發亮；若亮靠近筆尖端，正極有接地故障；若亮靠近手指端，接地故障在負極。
說明：
發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
12、巧用電筆判斷380/220V三相三線制供電線路相線接地故障的電工口訣
星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線已接地；若是幾乎不見亮, 金屬接地的故障。
說明：
電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
13、電纜選擇電工口訣
“二點五下乘以九，往上減一順號走”
說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三點五，雙雙成組減點五”
說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚�(gè)兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
“條件有變加折算，高溫九折銅升級”。
上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；設備管理中華聯盟，當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
功率、線徑、電流三者的關系
在單相220V的線路中，每1KW功率的電流在4.5A—5A左右，三相平衡負載的三相電路中，每1KW功率的電流在2A左右；也就是說單相電路中，每1平方毫米的銅芯線可以承受1KW的功率，電流在4.5A—5A左右，換算成三相平衡負載，那就每1平方毫米的銅芯線可以承受2KW—2.5KW的功率。這個就是一般電工都用的“經驗公式”，它比物理計算公式好記，所以被廣泛地采用。
導線線徑與電流規格表
導線的阻抗與其長度成正比，與其線徑成反比。請?jiān)谑褂秒娫磿r(shí)，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。
常用的從1平方毫米開始： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。

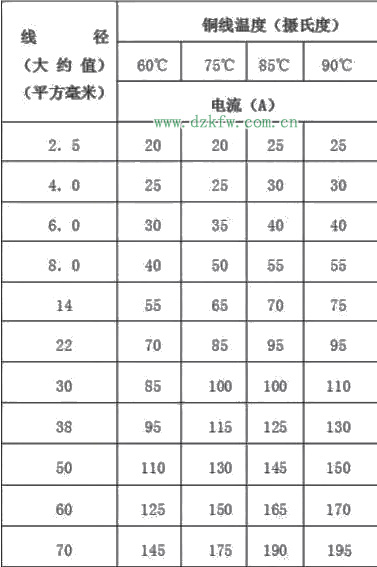

下面是銅線在不同溫度下的線徑所能承受的最大電流表格。
導線線徑一般按如下公式計算：
銅線： S= IL / 54.4*U`
鋁線： S= IL / 34*U`
式中：I——導線中通過的最大電流（A）
L——導線的長度
U`——充許的電源降（V）
S——導線的截面積（mm2）
說明：
1）、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2）、計算出來的截面積往上靠。
14、簡便估算導線載流量的電工口訣
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
說明:
10mm2以下的鋁導線載流量按5A/mm2計算；100mm2以上的鋁導線載流量按2A/mm2計算；25mm2的鋁導線載流量按4A/mm2計算；35mm2的鋁導線載流量按3A/mm2計算；70mm2、95mm2的鋁導線載流量按2.5A/mm2計算；“銅材升級算”舉例說明：如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。
15、已知變壓器容量,求其電壓等級側額定電流的電工口訣
容量除以電壓值，其商乘六除以十。
舉例：
視在電流I=視在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A
說明：適用于任何電壓等級。
16、已知變壓器容量，速算其一、二次保險絲電流值的電工口訣
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘九除以五
17、已知三相電動機容量，求其額定電流的電工口訣
容量除以千伏數，商乘系數零點七六；
已知三相二百二電機，一千瓦三點五安培；
已知高壓三千伏電機，四個千瓦一安培。
注：
1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓單位為kV，電流單位為A。
18、測知電力變壓器二次側電流，求算其所載負荷容量的電工口訣
已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦；
電壓等級三千伏，一安四點五千瓦；
電壓等級六千伏，一安整數九千瓦；
電壓等級十千伏，一安一十五千瓦；
電壓等級三萬五，一安五十五千瓦。
19、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值的電工口訣
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體；
供電設備千伏安，需大三倍千瓦數。
說明：
（1）口訣所述的電動機是小型AC380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。
（2）用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；敬請關注：設備管理中華聯盟，微信平臺。封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成,選擇額定功率的6倍開關為宜。
（3）為了避免電動機起動時的大電流，應當選擇額定電流的5倍的熔斷器為宜。
（4）還要選擇適當?shù)碾娫矗娫吹妮敵龉β蕬?yīng)不小于3倍的額定功率。
20、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量的電工口訣
三百八焊機容量，空載電流乘以五。
說明：
單相交流焊接變壓器實際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=U×I（功率一定，電壓與電流成反比）。敬請關注：設備管理中華聯盟，微信平臺。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的。（http://www.diangon.com/版權所有）空載時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%-8%（國家規定空載電流不應大于額定電流的10%）。
21、判斷交流電與直流電流的電工口訣
電筆判斷交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
說明：
判別交、直流電時，最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
22、巧用電筆進行低壓核相的電工口訣
判斷兩線相同異，兩手各持一支筆，兩腳與地相絕緣，兩筆各觸一要線，用眼觀看一支筆，不亮同相亮為異。
說明：
此項測試時，切記電工的兩腳與地必須絕緣。因?yàn)槲覈蟛糠质?80/220VAC供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時兩筆亮與不亮顯示一樣，故只看一支則可。
23、巧用電筆判斷直流電正負極的電工口訣
電筆判斷正負極，觀察氖管要心細，前端明亮是負極，后端明亮為正極。
說明：氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
24、巧用電筆判斷直流電源有無接地，正負極接地的區別的電工口訣
變電所直流系數，電筆觸及不發亮；若亮靠近筆尖端，正極有接地故障；若亮靠近手指端，接地故障在負極。
說明：
發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
25、巧用電筆判斷380/220V三相三線制供電線路相線接地故障的電工口訣
星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線已接地；若是幾乎不見亮, 金屬接地的故障。
說明：
電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
