電流互感器二次側嚴禁開路_電流互感器安裝圖解 、電壓互感器,安裝與調試

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/6/23

互感器是一種特殊的變壓器。互感器分為電流互感器和電壓互感器。

1、電流互感器安裝

電流互感器的作用是將一次回路的大電流變換為二次回路的小電流,提供測量儀表和繼電保護裝置用的電流電源。電流互感器二次側電流均為5A。電流互感器按原繞組的匝數分為單匝(母線式、芯柱式、套管式)和多匝(線圈式、線環式、串級式);按絕緣形式分為瓷絕緣、澆注絕緣、樹脂澆注等;按一次電壓分為高壓和低壓兩大類;按用途分為測量用和保護用兩類;按準確度等級分為0.1、0.2、0.5、1.0、3.0、10等。電流互感器外形如圖示。

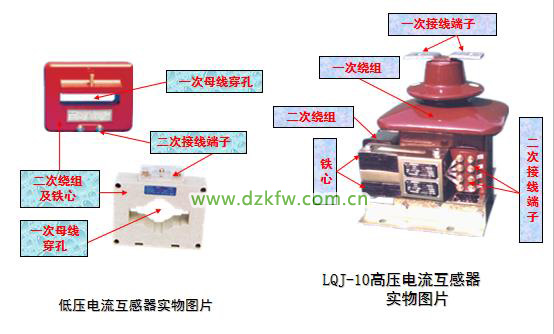

電流互感器

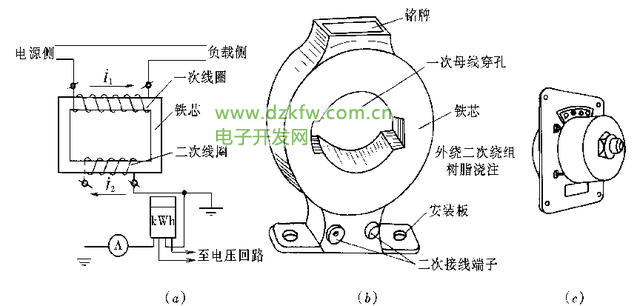

電流互感器 (a)原理電路;(b)0.5kV;(c)10kV

電流互感器原理圖

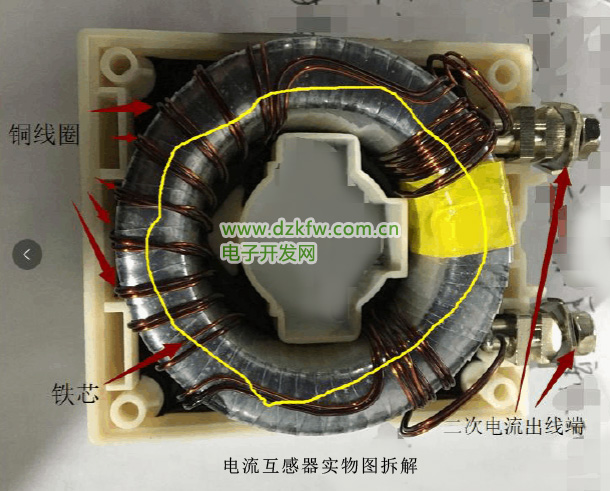

 電流互感器實物圖拆解

電流互感器一般安裝在成套配電柜、金屬構架上,也可安裝在母線穿過墻壁或樓板處。電流互感器可直接用基礎螺栓固定在墻壁或樓板上,或者用角鋼做成矩形框架埋入墻壁或樓板中,將與框架同樣大小的鐵板用螺栓固定在框架上,再將電流互感器固定在鋼板上。電流互感器二次側嚴禁開路。

2、電壓互感器安裝

電壓互感器的作用是將一次回路的高電壓變換為二次回路的低電壓,提供測量儀表和繼電保護裝置用的電壓電源。電壓互感器二次側電壓均為100V。

電壓互感器按絕緣及冷卻方式分為干式和油浸式;按相數分為單相和三相;按安裝地點分為戶內式和戶外式。電壓互感器外形

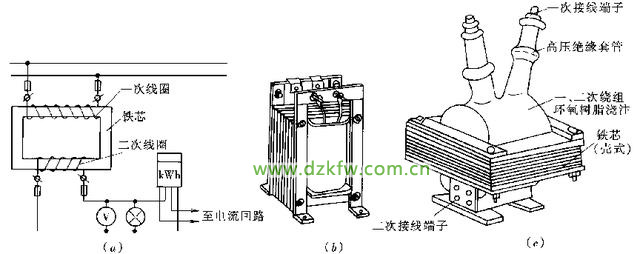

電壓互感器 (a)原理電路;(b)0.5kV;(c)10kV

電壓互感器原理

電壓互感器一般安裝在成套配電柜內或直接安裝在混凝土臺上。混凝土臺應干固并達到一定強度后才能安裝電壓互感器。安裝前應對電壓互感器本身作仔細檢查,合格方能安裝。電壓互感器二次側嚴禁短路。

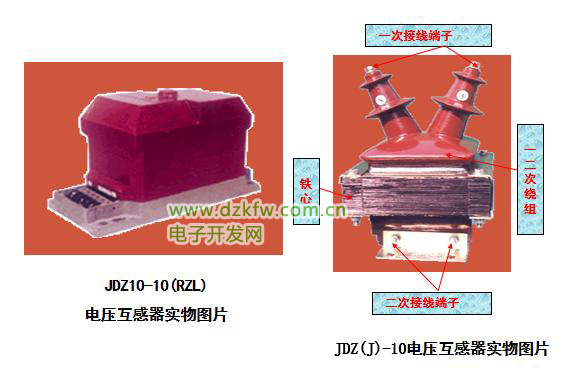

電壓互感器

3、電流互感器二次側為何嚴禁開路

根據上文,由于一次電流不受互感器影響,所以互感器二次側嚴禁開路。

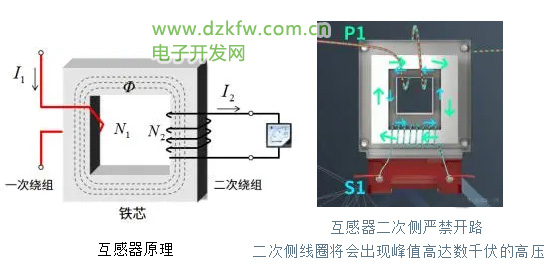

電流互感器嚴禁開路
當互感器在正常運行時,二次側接近由于短路狀態,二次電流和一次電流產生的磁場相互作用,如上圖1-7所示,為了便于理解,一次線圈繞多一圈。此時雖然一次電流比較大,其激發的磁場也比較強,但由于楞次定律,其大部分磁場被二次電流產生的磁場所抵消,所以鐵芯中的凈剩磁場并不大,根據電磁感應定律,一二次的電壓都不大。

然而,當電流互感器二次開路,由于一次電流不變,其激發的磁場也不變(比較大),此時二次電流為零,不能產生另一個磁場抵消一次電流所產生的磁場,換言之,一次電流全部用來勵磁,就會使得鐵芯磁通急劇增加,造成鐵芯損耗增大,鐵芯和繞組發熱等。同時,根據電磁感應定律,因為磁通的增大,二次側線圈將會出現峰值高達數千伏的高壓!這個高電壓很可能會損壞儀表,破壞二次繞組絕緣,危及人身安全。
