西門子S7-200 SMART間接尋址方法

作者：佚名文章來源：本站原創 點擊數：更新時間：2023/7/7

PLC尋址分為直接和間接兩種，前面已經介紹了直接尋址使用方法，本文介紹間接尋址如何使用，間接尋址類似于地球上經緯度定位方式，地球上任意一個地方都有一個與之相對于的經度和緯度值，這樣定位不再分區域，可以延伸到全球。間接尋址也是如此，PLC中只有一個存儲數據的硬件（硬盤），所謂的I,Q,M,V等區只是西門子開發人員定義出來的邏輯分區，類似電腦C,D,E,F盤，其實都處在一個硬盤中，并且都有相對應得一個編號，如果能找到地址的編號，同樣可以對其進行尋址，并且不再受存儲區的限制，能夠大批量的訪問連續或有一定規律的地址，這就是間接尋址。間接尋址分三步：1.建立指針，即獲取需要訪問存儲區起始地址對應編號。

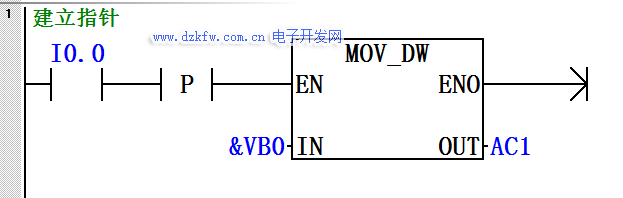

&為地址符號，是S7-200SMART中特殊的編程寫法，&VB0代表VB0處在整個存儲區的地址編號（指針），可以理解成我們的身份證號碼，是一個很大的數值，必須存儲在32位存儲器中，如VD100,LD0,AC1（AC0不能做指針）等。

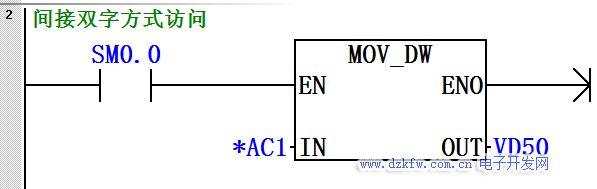

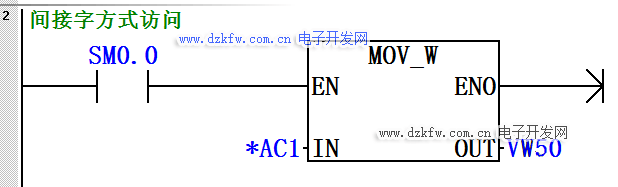

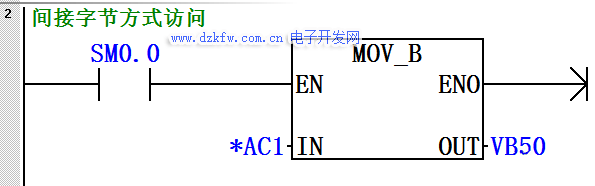

2. 間接訪問。通過訪問指針指向地址來進行尋址。間接尋址支持字節，字，雙字方式訪問，如下圖所示：

*為訪問指針符號，*AC1代表AC1所指向地址的數值，以字節訪問則代表一個字節，字訪問代表一個字，雙字訪問代表一個雙字。

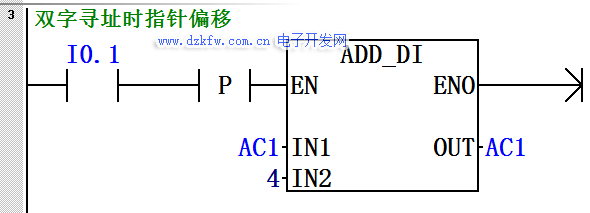

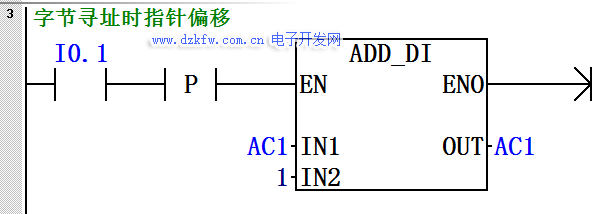

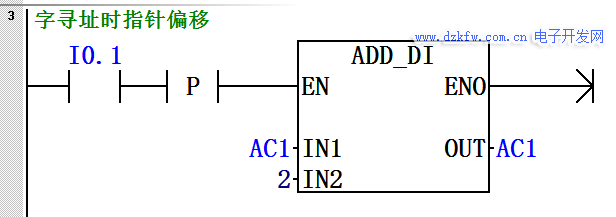

3.指針偏移。訪問完一個地址后可以以該地址為起始，通過加/減方式對指針進行偏移，從而實現其它地址的訪問。通常字節偏移1，字偏移2，雙字偏移4（位不支持間接尋址）

總結：間接尋址與直接尋址各有千秋，直接尋址直觀簡單，適合單個或少量的尋址，不管有沒有規律都可以使用，可以滿足大部分尋址要求。間接尋址適合批量且連續或有一定規律的地址，當尋址量較大時，可以將數據設計成有規律，用間接方式尋址可以少寫很多步程序，使編程更加簡單。

Tags：間接尋址,尋址,指針
