停車場PLC自動控制程序設計

一、問題提出

假設有一汽車停車場，最大容量只能停車50輛。為了表示停車場是否有空位，試用PLC來實現控制。

二、硬件設計

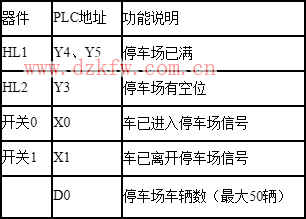

1、I/O分配表

2、接線圖

略

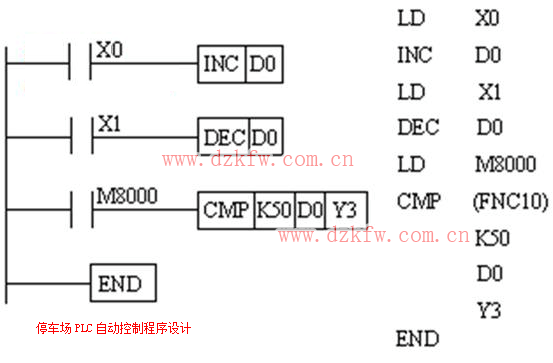

三、梯形圖程序設計,INC,DEC,CMP指令
