SIMATIC S7-200 SMART，CPU SR20， 上，AC/DC/繼電器， 機載 I/O： 12 個 24V DC 數字輸入；8 DO 繼電器 2A； 電源：AC 47-63Hz 時 85-264V AC， 程序存儲器/數據存儲器 20 KB

      一、概述

　　西門子PLC S7-200 SMART是用于小型自動化控制系統的一款西門子PLC產品，它的產品種類豐富，配件多樣，軟件界面友好，并可以和西門子觸摸屏組合控制系統，是中小型自動化控制系統的優秀解決方案。西門子PLC S7-200 SMART采用了新型的設計方法，信號板可以擴展通訊接口，數字量接口，模擬量接口，并且能合理的分配空間，與此同時，它的CPU處理速度快，集成了SD卡插槽，通過通用的SD卡可實現程序的下載，數據存儲等操作，方便了用戶對它的維護。本文下面就為您介紹一下西門子PLC S7-200 SMART系列編程軟件的數據格式，供用戶在對自動化控制系統進行程序設計時進行參考。

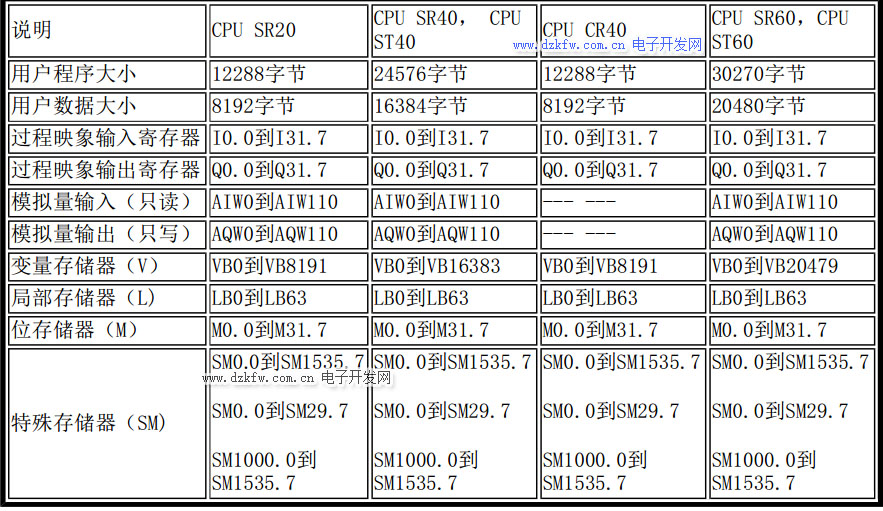

　　二、西門子PLC S7-200 SMART數據格式

　　西門子PLC S7-200 SMART的數據主要分為：

　　1. 內部數據存儲區

　　（1）M：位存儲區，可以按位、字節、字或雙字來存取M區數據

　　（2）V：變量存儲區，可以按位、字節、字或雙字來存取V 區數據

　　（3）T：定時器存儲區，用于時間累計

　　（4）C：計數器存儲區，用于累計其輸入端脈沖電平由低到高的次數

　　（5）HC：高速計數器，獨立于 CPU 的掃描周期對高速事件進行計數，高速計數器的當前值是只讀值，僅可作為雙字（32 位）來尋址

　　（6）AC：累加器，可以像存儲器一樣使用的讀/寫器件，可以按位、字節、字或雙字訪問累加器中的數據

　　（7）SM：特殊存儲器，提供了在 CPU 和用戶程序之間傳遞信息的一種方法。 可以使用這些位來選擇和控制 CPU 的某些特殊功能， 可以按位、字節、字或雙字訪問 SM 位

　　（8）L：局部存儲區，用于向子例程傳遞形式參數

　　（9）S：順序控制繼電器，用于將機器或步驟組織到等效的程序段中，實現控制程序的邏輯分段。 可以按位、字節、字或雙字訪問 S 存儲器

　　2. 與實際輸入/輸出信號相關的輸入/輸出映象區：

　　（1）I：數字量輸入（DI）

　　（2）Q：數字量輸出（DO）

　　（3）AI：模擬量輸入

　　（4）AQ：模擬量輸出



　　三、小結

　　綜上所述，西門子PLC S7-200 SMART系列為用戶提供了多種功能，其中編程軟件中的數據格式有多種，用戶可以根據實際項目的情況合理選擇使用，從而更好的對控制系統進行操作。西門子PLC S7-200 SMART系列的產品配置豐富，通訊功能強大，用戶在組態編程過程中更加快速簡單，而且可以和多種西門子產品進行通訊，并組成完整的控制系統解決方案，在各種控制系統中用途廣泛
