西門子PLC的編程軟元件實質上為存儲器單元，每個單元都有唯一的地址。

為方便不同的編程功能需要，存儲器單元作了分區，因此有不同類型的編程元件。軟元件是PLC內部具有一定功能的器件，這些器件由電子電路和寄存器及存儲器等單元組成；它是PLC內部的虛擬元件，沒有物理器件，我們看不見，摸不著；它是PLC程序執行所需要的元件。

西門子S7-200 SMART PLC所有軟元件符號有13個：

I（輸入繼電器）

Q（輸出繼電器）

M（輔助繼電器）

SM（特殊輔助繼電器）

V（變量存儲器）

L（局部變量存儲器）

S（順序控制繼電器）

T（定時器）

C（計數器）

HC（高速計數器）

AI（模擬量輸入映像寄存器）

AQ（模擬量輸出映像寄存器）

AC（累加器）

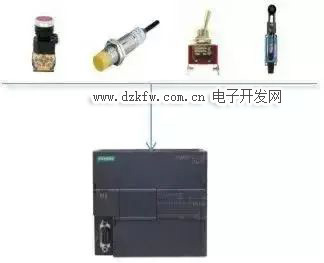

輸入繼電器，也稱為輸入映像寄存器。在PLC的輸入單元上，每一個數字量的輸入點，對應著輸入映像寄存器的一個位，主要用于接收外部開關信號。

PLC外部開關信號閉合時，輸入繼電器的線圈得電，在程序中其常開觸點閉合，常閉觸點斷開。輸入繼電器觸點在程序中可以不限次的使用。

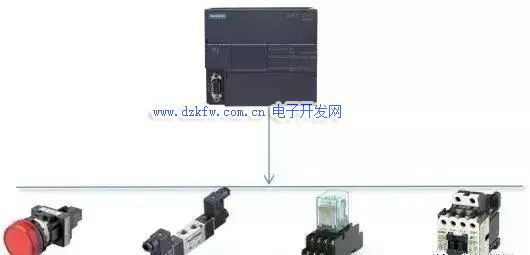

輸出繼電器，也稱為輸出映像寄存器。在PLC的輸出單元上，每一個數字量的輸出點，對應著輸出映像寄存器的一個位，主要用于驅動外部負載。



一個輸出繼電器只有一個與輸出端子連接的常開觸點(又稱硬觸點)，而內部常開觸點和常閉觸點可以有很多個。

在PLC程序設計中，經常需要一些軟中間繼電器，主要是起到中間過渡或輔助作用。它的功能與傳統繼電器控制線路中的中間繼電器相同。

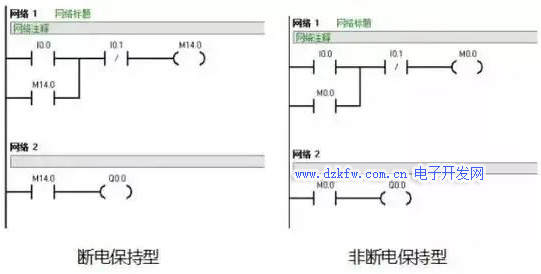

S7-200提供的中間繼電器的地址范圍是：M0.0~M31.7，共256個，分為兩類：

1、普通中間繼電器（非斷電保持型）（M0.0~M13.7），在PLC電源中斷后，狀態變?yōu)镺FF。當電源恢復后，程序使其變?yōu)?ON外，其它仍保持OFF。

2、斷電保持型中間繼電器(M14.0~M31.7)，在PLC電源中斷后，它具有保持?jǐn)嚯娗暗乃查g狀態的功能，并在恢復供電后繼續斷電前的狀態。

中間繼電器線圈由程序指令驅動，每個中間繼電器都有無限多對常開常閉觸點，供編程使用。

[ 四、軟元件SM ]

它提供了CPU和用戶程序之間傳遞信息的方法，可用于存儲系統的狀態變量、有關控制參數和信息等。用戶可以使用這些位選擇和控制CPU的一些特殊功能。

SM0.0 PLC處于RUN狀態時，它始終為“1”或處于導通狀態。

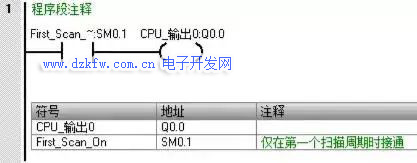

SM0.1 初始化脈沖。PLC開始運行時，SM0.1接通一個掃描周期。

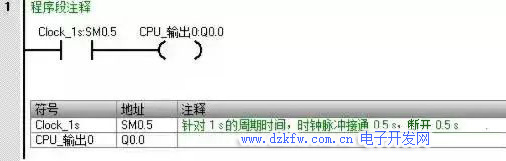

SM0.5 該位提供時鐘脈沖，該脈沖在1秒鐘的周期時間內OFF（斷開） 0.5秒，ON（接通）0.5秒。

變量存儲器用來存儲變量。它可以存放程序執行過程中控制邏輯操作的中間結果，也可以使用變量存儲器來保存與工序或任務相關的其他數據。

局部變量存情器用來存放局部變量。局部變量與變量存儲器所存情的全局變量十分相似，主要區別在于全局變量是全局有效的，而局部變量是局部有效的。

狀態繼電器又稱順序控制繼電器，是編制順序控制程序的重要器件，它通常與順控指令同使用以實現順序控制功能。

高速計數器。普通的計數器的計數頻率受到掃描周期的影響，不能太高，而高速計數器可累計比CPU的掃描周期更快的事件，高速計數器一般運用于運動控制領域！

西門子S7-200 Smart系列PLC高速計數器最多6個，編號從HSC0~HSC5，其中“HSC”是高速計數器的標識符。

模擬量輸入映像寄存器與模擬量輸出映像寄存器。西門子S7-200 Smart系列PLC的CPU為模擬量信號輸入端/輸出端開辟的一個存儲區。西門子S7-200 Smart系列PLC的模擬量輸入映像寄存器與模擬量輸出映像寄存器的地址是 AIW0 ~ AIW110；AQW0 ~ AQW110,共56個字，其地址只能以字地址形式進行尋址，并且字地址只能是偶數。

AIW0、AIW2、AIW4、AIW6、AIW8、 …… 、AIW110

AQW0、AQW2、AQW4、AQW6、AQW8、 …… 、AQW110

注：模擬量輸入值為只讀數據，模擬量輸出值為只寫數據！

累加器是用來暫存數據的寄存器，它可以用來存放運算數據、中間數據和結果！西門子S7-200 Smart系列 PLC提供4個長度為32位的累加器，其地址范圍是 AC0 ~ AC3，是可讀寫單元。
