FX3U -4DA中的緩沖存儲區一覽

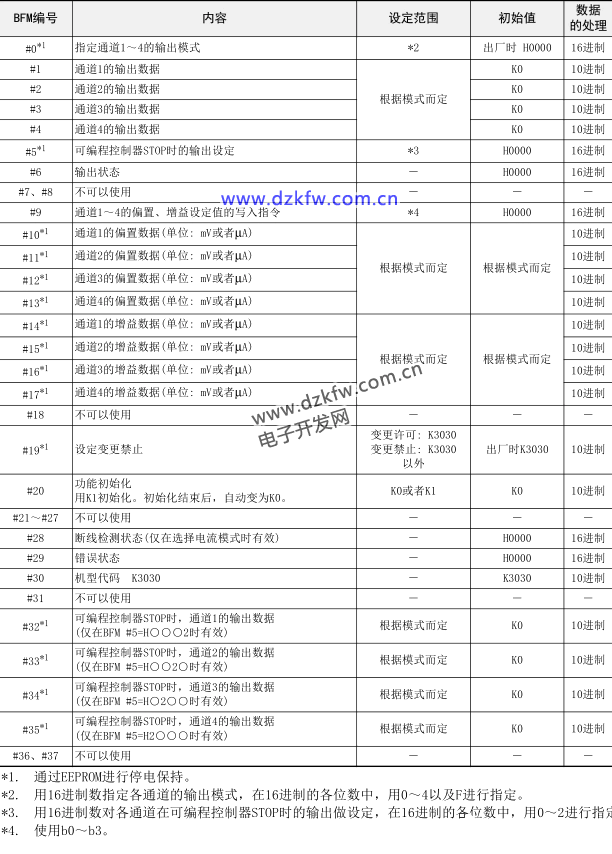

▼ FX3U -4DA模擬量輸出模塊BFM一覽

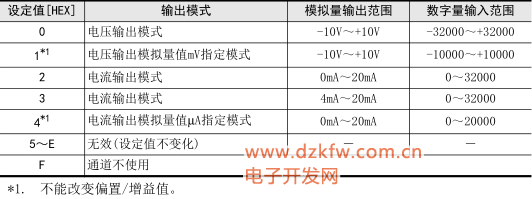

▼ FX3U -4DA模擬量輸出模塊模式選擇


FX3U-4DA 模擬量輸出模塊的緩沖存儲器BFM#0是存儲輸出模式的設定值，用十六進制數HEX碼表示。如H3300表示第一通道、第二通道為電壓輸出模式；第三通道、第四通道為電流輸出模式。

當改變輸出模式進行中，各通道的輸出狀態也跟著變?yōu)?，BFM#6的值變?yōu)镠0000。改變輸出模式完成，BFM#6的值變?yōu)镠1111，輸出狀態啟動。

改變輸出模式需要經過5秒的延時處理，再進行后續的程序設定。改變了輸出模式，與其相關的BFM#5、#10~13、#14~17、#28、#32~35、#38、#41~44、#45~48、#50的值將初始化。

BFM#0、#5、#10~17、#19、#32~35、#50~54、#60~63為EEPROM存儲方式，掉電保持?jǐn)?shù)據，但是有寫入次數限制，應注意程序要使用脈沖方式執行。

BFM#5為PLC停止輸出時，模擬量模塊輸出模擬量的對應數字值的方式。設定為0，保持PLC在運行時的最終值；設定為1，根據輸出模式，輸出偏置值；設定為2，輸出BFM#32~35中設定的數據。

BFM#6為輸出狀態。如PLC為停止?fàn)顟B(tài)以及改變BFM#0、5、9、19、20、32~35、50、51~54、60~63、99的設定時輸出狀態為H0000，輸出BFM#5設定的數據。

BFM#9為偏置與增益設定值的寫入EEPROM指令。用十六進制數的低4位表示4個通道。H000F為對所有通道執行寫入偏置（BFM#10~13）與增益（BFM#14~17）設定值到EEPROM。

電壓輸出模式必須滿足：1000<=增益-偏置<=10000；

電流輸出模式必須滿足：3000<=增益-偏置<=30000。

BFM#19參數保護功能設置，初始值為K3030允許變更BFM#0、5、9、10~13、14~17、20、32~35、38、41~48、50~54、60~63。

BFM#20為K1時，恢復出廠設置的功能啟動，結束后其值恢復為K0。

BFM#28十六進制數的低4位為各通道在電流輸出模式下的斷線狀態檢測指示標志位。如檢測有斷線，則錯誤狀態位BFM#29b11為1。

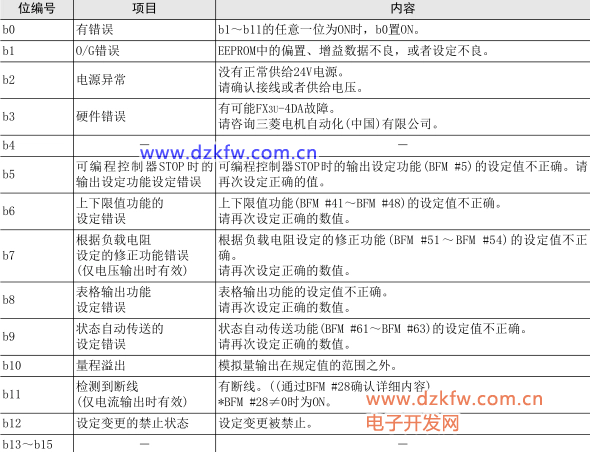

▼ BFM#29錯誤狀態位分布

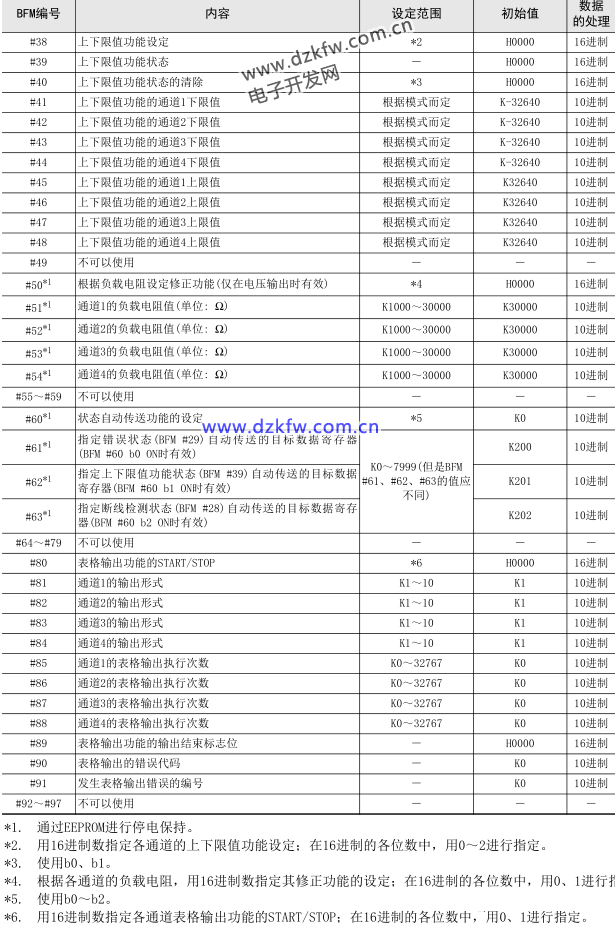

BFM#38為上下限值功能的設定，用HOOOO表示各通道的設置。O為0時，功能無效，O為1時功能有效輸出不限制，O為2時功能有效輸出有限制。BFM#1~4輸出數據值與BFM#41~44設定的下限值和BFM#45~48設定的上限值比較，超出限值時，BFM#39上下限功能狀態相應的位置會置1。

▼ 上下限超限狀態位


BFM#50為電壓模式根據BFM#51~54設定的負載電阻值（1000~30000歐姆）而輸出修正功能的設置。用HOOOO表示，0為功能無效，1為功能有效。

BFM#60為狀態自動傳送功能的設置，有十六進制數的低3位狀態表示，b0為1，錯誤狀態BFM#29的值自動傳送到BFM#61中設定的數據寄存器；b1為1，上下限報警狀態BFM#39的值自動傳送到BFM#62中設定的數據寄存器；b2為1，斷線檢測狀態BFM#28的值自動傳送到BFM#63中設定的數據寄存器。

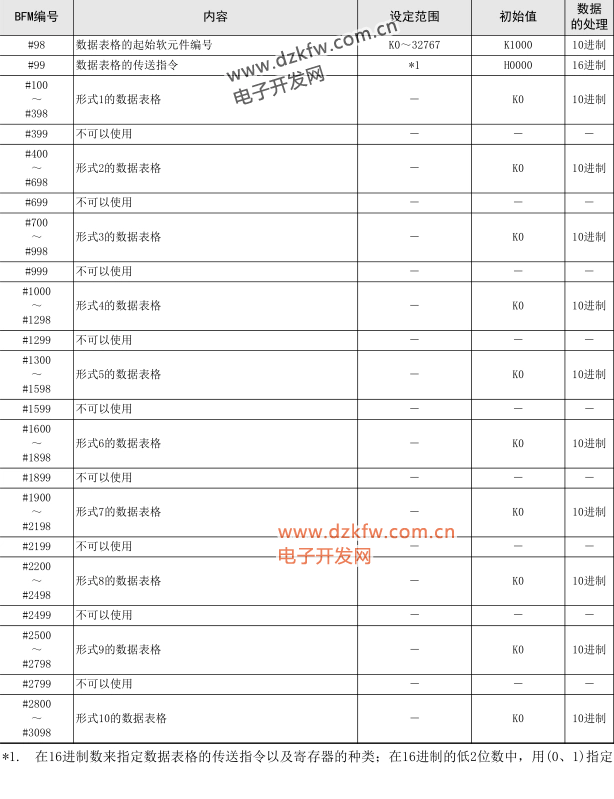

BFM#80~3098為表格輸出功能設置。

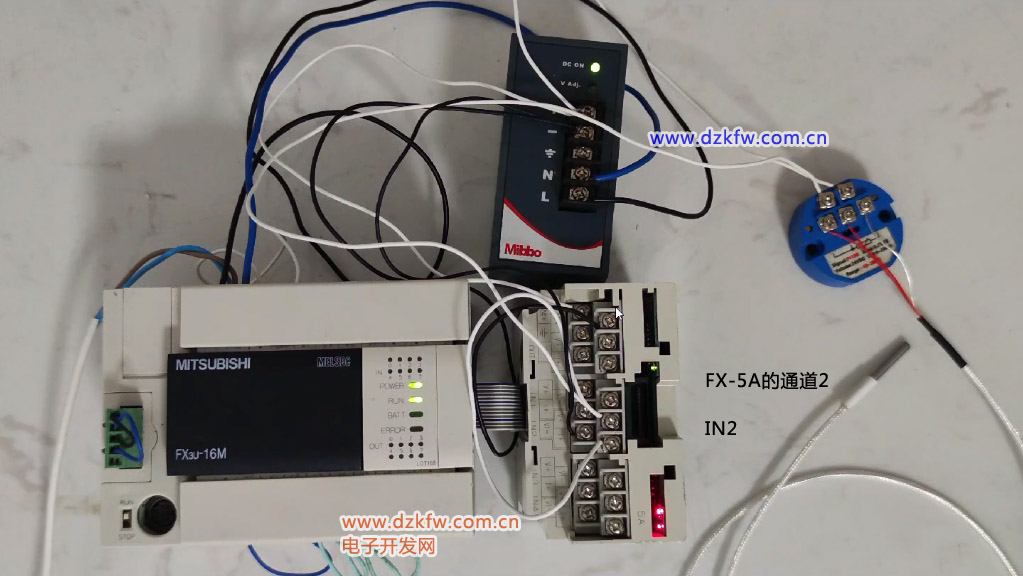

應用實例，三菱plc模擬量用法，讀取溫度傳感器的溫度：
