對于IQ-F系列FX5U PLC，是使用GX WORKS3軟件進行編輯程序的，那么GX WORKS3和GX Developer、GX WORKS2有什么區別呢，下面我們就詳細的介紹一下GX WORKS3軟件的特點及這三個軟件的區別吧！

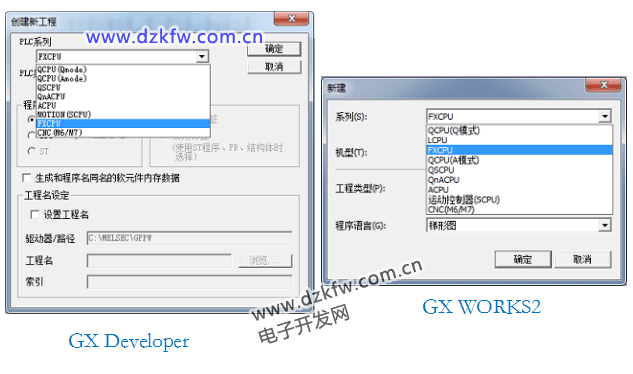

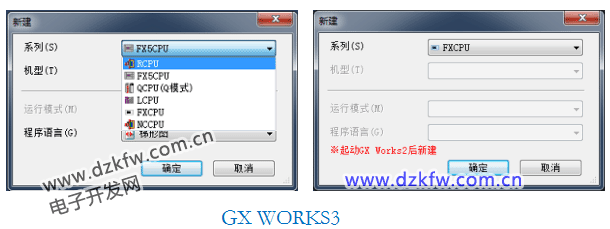

1、打開GX WORKS3新建工程種類：FX系列、Q系列、R系列、FX5這5種，但是L系列、FX系列和Q系列只能通過GX WORKS2新建（GX WORKS2版本只有1.513版本以上才能與GX WORKS3聯動）

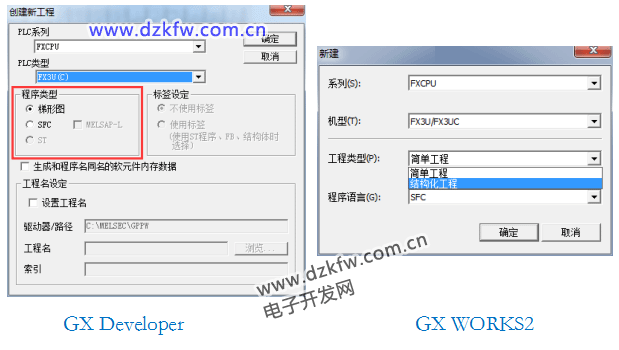

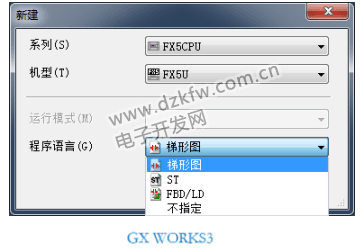

2、新建FX5U工程，通過下拉列表可發現GX WORKS3取消了簡單工程和結構化工程的區分，并且SFC編程也沒有在菜單中出現。

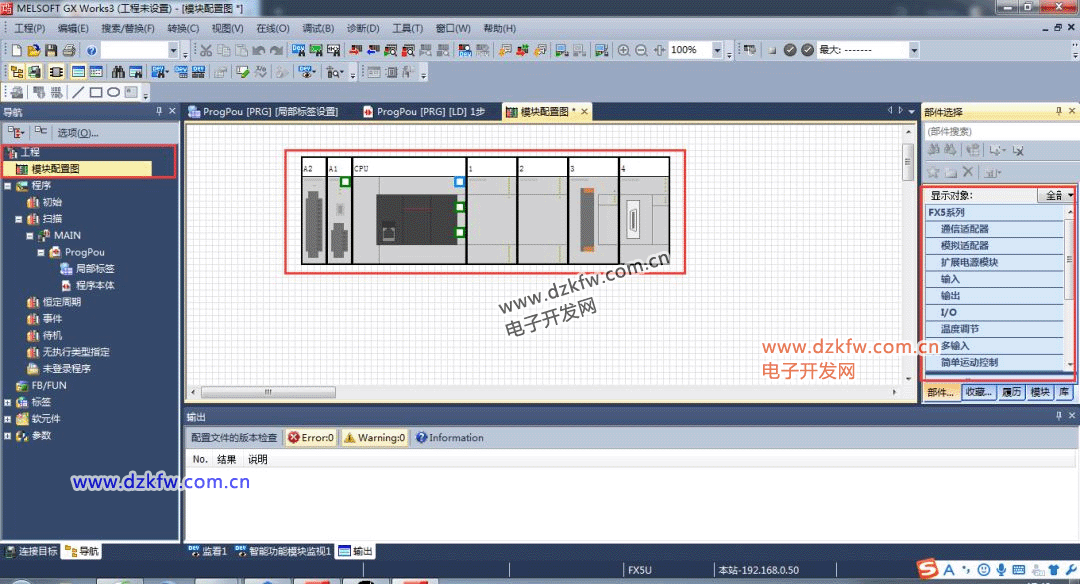

3、FX5U是結構化的編程設計，進入編程軟件在導航欄中的工程菜單下，在模塊配置圖中，用戶可以根據需要選擇輸入輸出硬件或者是相關的功能模塊進行配置。

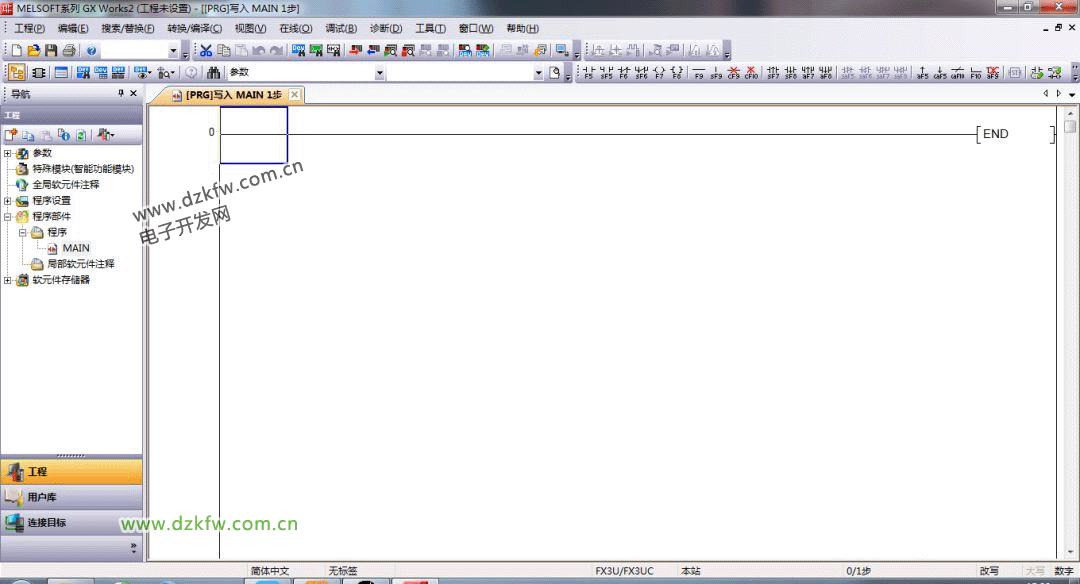

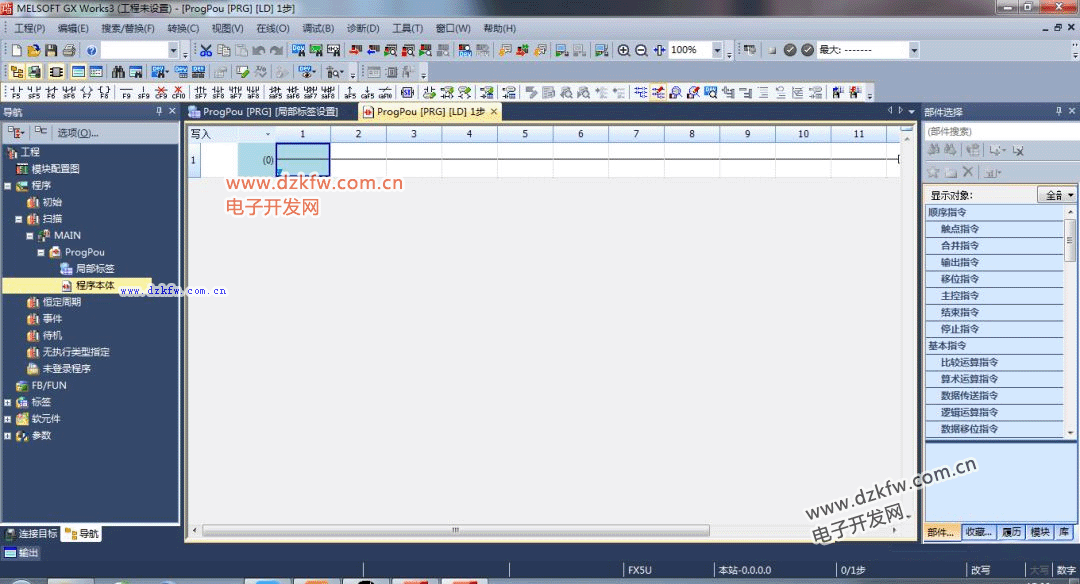

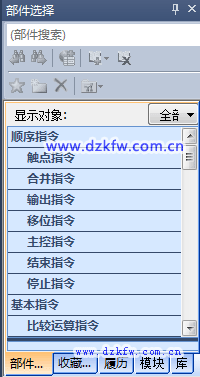

4、GX WORKS3的界面設計：其布局基本沿用了GX WORKS2的設計，添加了部件選擇窗口選擇PLC指令以及用戶所登錄的FB/FUN等，用戶還可以對幾天前使用過的指令進行查看。

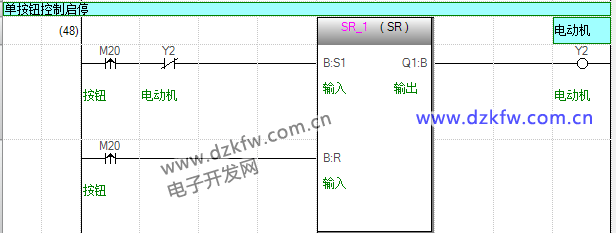

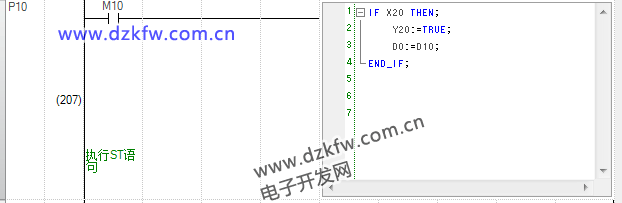

5、FX5U的編程特點：雖然取消了簡單工程和結構化工程的分類，但是可以在LAD中可以內嵌ST和調用FUN/FB功能塊，不難發現FX5U可以將簡單工程和結構化工程的編寫混合在LAD編程中實現。

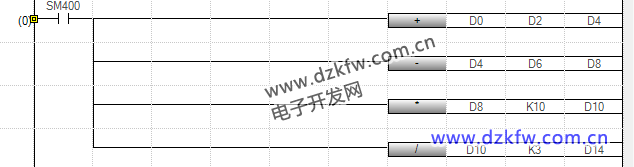

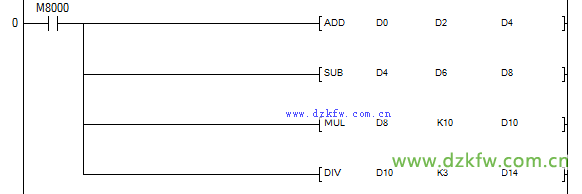

6、FX5U編程指令的修改：比如指令中對ADD/SUB/MUL/DIV的四則運算指令進行了簡化設計，用戶可以通過四則運算符號進行直接輸入。

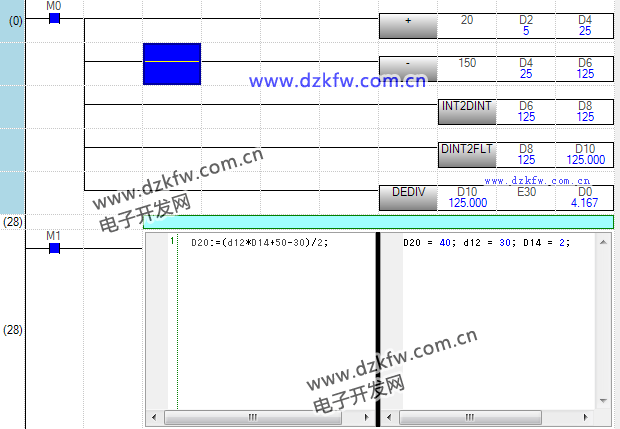

7、FX5U編程對LAD的算法加強，因?yàn)榭梢詢?nèi)嵌ST程序，LD的算法編程進行了很大的簡化（傳統編程需要考慮小數且繁瑣，內嵌ST編程簡便且程序可讀性增強）。

最后，我們?cè)俜謩e總結一下GX Developer、GX WORKS2和GX WORKS3這3個軟件的特點。

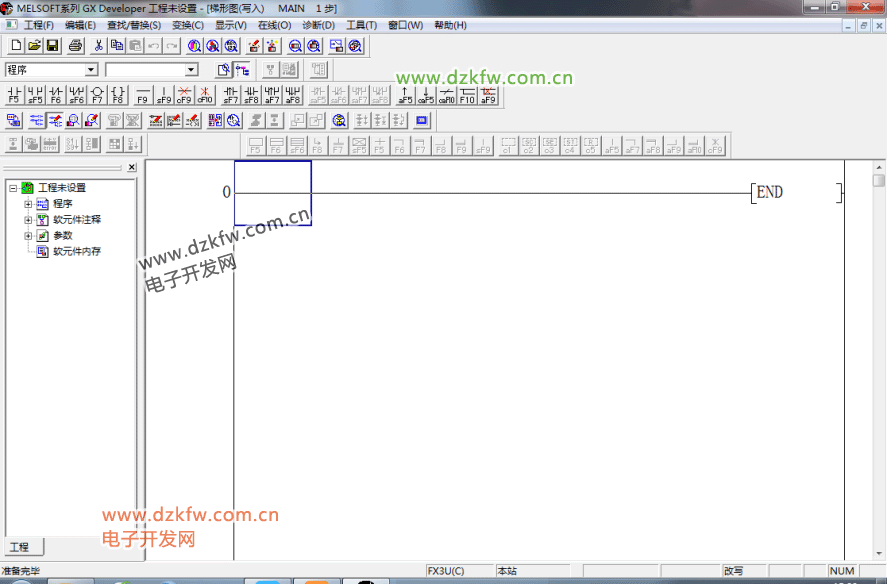

1、GX Developer是三菱PLC的舊版編程軟件，能夠進行FX系列、Q/QnA系列、A系列、運動控制CPU的梯形圖、指令表、SFC編程。

2、使用該軟件可以讀取FXGP/WIN-C格式文件，也可以將程序存儲為FXGP格式文件，完全實現了FXGP/WIN-C的兼容。但是使用FXGP/WIN-C則無法讀取或存儲GX文件。

3、GX Developer只具有編程功能，如果要仿真還需要另外安裝GX Simulator軟件。

1、GX WORKS2是三菱新一代PLC軟件，具有簡單工程和結構化工程兩種編程方式，支持梯形圖、SFC、 ST及結構化梯形圖等編程語言。

2、可實現程序編輯、參數設定、網絡設定、程序監控、調試及在線更改、智能功能模塊設置等功能，具有系統標簽功能，可實現PLC數據與HMI、運動控制器的數據共享。

3、 GX WORKS2自帶仿真軟件，適用于Q、QnU、L、FX等系列可編程控制器，兼容GX Developer軟件。

4、GX WORKS2與傳統的GX Developer 軟件相比，提高了功能及操作性能，變得更加容易使用。

5、GX Works2支持最新FX3U編程，不支持FX0N以下版本的PLC以及A系列PLC的編程。并且不支持語句表編程。

6、隨著三菱PLC產品的不斷升級，許多老型號已經淘汰，所以以后編程監控將以GX Works2為主。但是，目前許多地方還大量使用老型號PLC，所以兩種編程軟件還是要并存一段時間。

1、GX WORKS3是用于MELSEC iQ-R系列與MELSEC iQ-F系列為首的可編程控制器進行設置、編程、調試以及維護的工程工具。與GX Works2相比，GX Works3提升了功能與操作性，更易于使用。

2、在GX WORKS3中，以工程為單位對每個CPU模塊進行程序及參數的管理，主要有程序創建功能、參數設置功能、至CPU模塊的寫入/讀取功能、監視/調試功能、診斷功能。

講了這么多，關于GX Developer、GX WORKS2和GX WORKS3軟件的區別和特點，你都了解了嗎？
