一、普通監控模擬攝像機和網絡攝像機區別

網絡攝像機IP Camera:帶網絡的攝像機，直接通過網線IP網絡傳輸信號，連上網絡，
　　普通監控?cái)z像機cctv analog camera： 提供模擬信號，
　　網絡攝像機IP Camera =普通監控?cái)z像機cctv analog camera +網絡視頻服務器
　　網絡攝像機IP Camera采用了全數字化處理技術，CCD傳感器采集圖像，進行模數轉換后輸出數字信號，如果使用CMOS傳感器（集成了模數轉換與DSP），則可直接輸出數字信號，后續的處理和傳輸全部采用數字信號。這種全數字化的處理方式無需經歷數次的模數之間的轉換，從而避免了多次轉換可能導致的圖像質量損耗。采用全數字接口，避免了信號的干擾、傳輸距離的限制問題。

　　普通監控模擬攝像機CCTV analog camera，由CCD傳感器對圖像進行采集。通過CCD攝像機進行模數轉換、圖像處理（內部DSP）、數模轉換，最后輸出模擬信號。攝像機輸出的圖像可作不同的應用，如可與矩陣相連，通過視頻切換進行顯示；也可以與 DVR相連，進行數字化存儲；也可以與DVS相連，壓縮后通過IP網絡進行傳輸?shù)取?/P>

　　模擬攝像機在技術上較成熟，品種也非常豐富，應用已相當普遍，但如果要實現長距離傳輸，需要借助于其它設備，如光端機，或視頻服務器。網絡攝像機的集成度較高，可直接接入IP網絡，從而實現視頻的網絡傳輸。對于單點網絡接入方式，網絡攝像機比模擬攝像機＋視頻服務器，在成本方面更具有優勢。

二、網絡監控工程中IPC 交換機 NVR連接拓?fù)鋱D

隨著網絡視頻監控技術的發展，網絡監控正在逐漸取代傳統的模擬監控，

相比于模擬監控，

網絡監控傳輸?shù)氖墙?jīng)過壓縮的數字信號，需要借助于交換機搭建監控局域網實現傳輸。網絡視頻監控工程應該如何實現網絡環境搭建呢？IPC與交換機的連接又該如何呢？

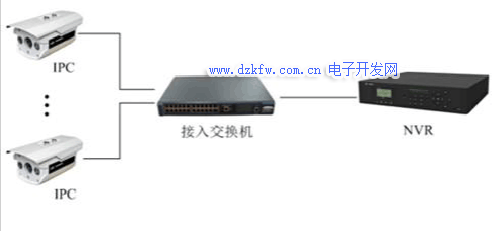

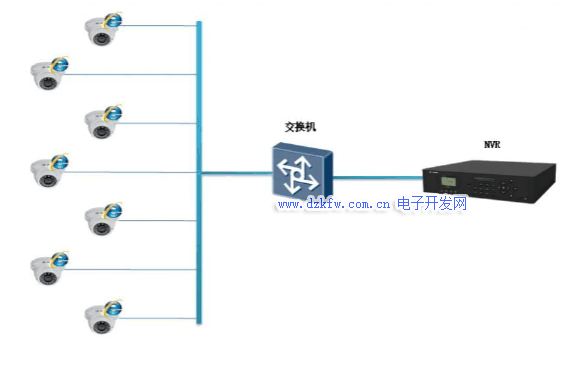

架構一：1-8個點的小型工程

針對于1-8個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。假如采用200萬像素IPC，碼流以6Mbps計算，8臺攝像機占用帶寬為8*6=48M，而百兆交換機實際使用率為50%-70%，即50-70M，完全可以滿足8臺IPC的傳輸要求。

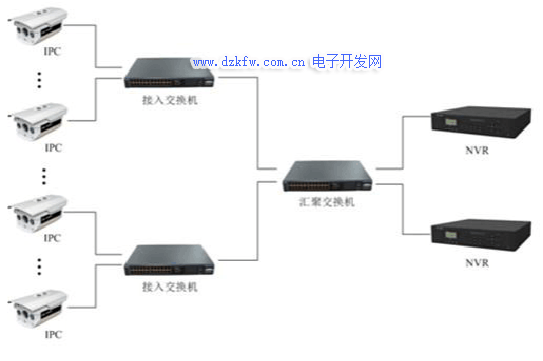

針對于 9-50個點的中小型工程，僅僅采用百兆交換機是遠遠不夠的，需要更高性能的二層全千兆交換機作為匯聚，才能保證視頻信息的流暢傳輸。

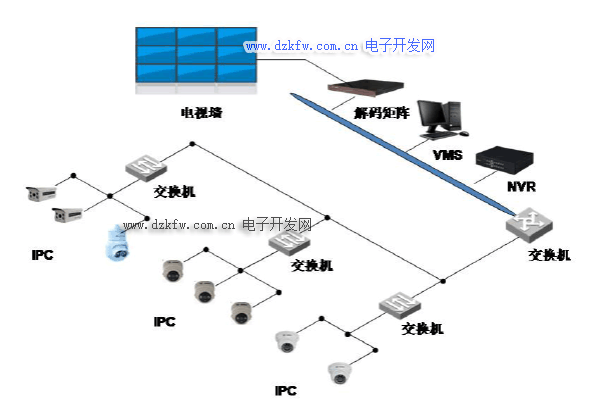

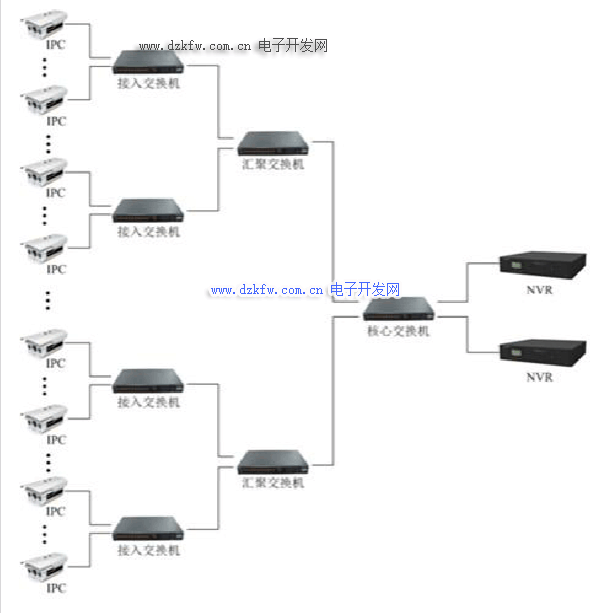

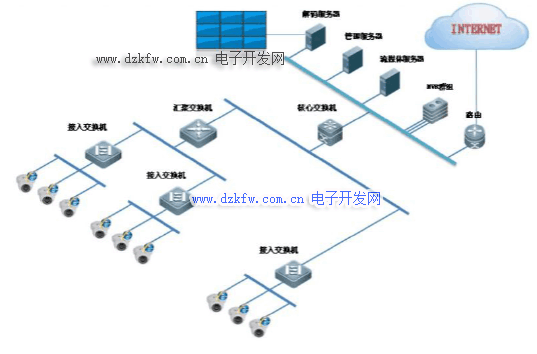

針對于50個點以上的中大型工程，需要采用三層網絡架構：接入層、匯聚層、核心層。同時由于點位較多，對核心層交換機的性能要求較高，一般這種情況下需選擇華為或華三等知名廠家的三層全千兆核心交換機。

注意事項：

針對于中大型數字視頻監控工程，建議選擇海康威視、華為、華三等知名廠家交換機產品。
