PN結二極管由P型和N型兩種半導體材料的兩個相鄰部分組成，這些材料是半導體，例如Si(硅)或 Ge(鍺)，包括原子雜質。這里的半導體類型可以由雜質種類決定，而向半導體材料中添加雜質的過程稱為摻雜。

含有雜質的半導體稱為摻雜半導體，主要包括P型半導體和N型半導體，本文簡單介紹下P型半導體的摻雜及其能量圖。

P型半導體的定義

一旦將三價材料賦予純半導體(Si/Ge)，就稱為P型半導體。在這里，三價材料是硼、銦、鎵、鋁等。最常見的是，半導體由硅材料制成，因為它的價殼中包含4個電子。為了制造P型半導體，可以在其中添加額外的材料，例如鋁或硼。這些材料的價外殼層中僅包含三個電子。

這些P型半導體是通過摻雜半導體材料制成的。與半導體的量相比，它們添加了少量的雜質。通過改變添加的摻雜量，半導體的精確特性將改變。在這種類型的半導體中，與電子相比，空穴的數量更多。硼/鎵等三價雜質常用于Si類摻雜雜質。所以P型半導體的例子是鎵或硼。

摻雜

在P型半導體中加入雜質以改變其性質的過程稱為P型半導體摻雜。通常，用于摻雜三價和五價元素的材料是Si和Ge。因此，這種半導體可以通過使用三價雜質摻雜本征半導體來形成。這里的“P”表示正極材料，表示半導體中的空穴很高。

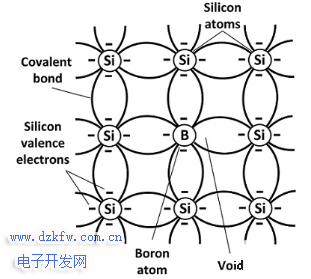

P型半導體形成

Si半導體是四價元素，晶體的共同結構包括來自4個外層電子的4個共價鍵。在Si中，III族和V族元素是最常見的摻雜劑。III族元素包括3個外部電子，當用于摻雜Si時，它們的作用類似于受體。

一旦受體原子改變晶體內的四價硅原子，就可以產生電子空穴。它是一種電荷載體，負責在半導體材料中產生電流。

這種半導體中的電荷載流子帶正電，并在半導體材料中從一個原子移動到另一個原子。添加到本征半導體中的三價元素將在結構內產生正電子空穴。例如，摻雜有III族元素(如硼)的a-Si晶體將產生P型半導體，但摻雜有V族元素(如磷)的晶體將產生N型半導體。整個空穴數可以等于整個供體部位數 (p ≈ NA)。P型半導體的多數電荷載流子是空穴，而少數電荷載流子是電子。

P型半導體能量圖

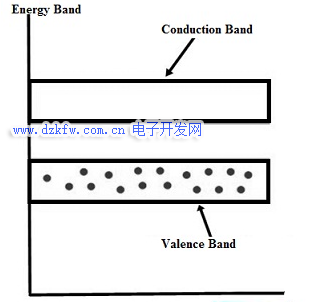

P型半導體能帶圖如下所示，通過添加三價雜質，共價鍵中空穴的數量可以在晶體中形成，在導帶內也可以訪問較少量的電子。

一旦將室溫下的熱能傳遞給Ge晶體以形成電子-空穴對，就會產生能量。然而，由于與電子相比大多數空穴，電荷載流子高于導帶內的電子。因此，這種材料被稱為P型半導體，其中P表示正極材料。

通過P型半導體傳導

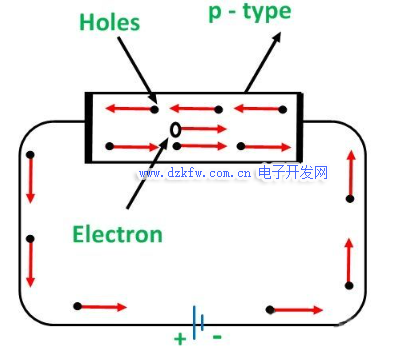

在P型半導體中，大量的空穴是由三價雜質產生的。當在這種類型的半導體上施加電位差時，如下圖所示：

價帶中的空穴指向負極端子，由于流過晶體的電流是通過空穴來流動的，空穴是正電荷的載體，因此，這種類型的導電性被稱為正或P型導電性。在P型導電性中，價電子從一個共價移動到另一個共價。

N型半導體的電導率幾乎是P型半導體的兩倍。在N型半導體的導帶中可用的電子比在P型半導體的價帶中可用的空穴更容易移動。

空穴的流動性很差，這是因為它們更多地與原子核結合。

即使在室溫下，也會形成電子-空穴對。這些微量可用的自由電子在P型半導體中也攜帶少量電流。

總結

P型非本征半導體是在純半導體中添加少量三價雜質而形成的，結果會在其中產生大量空穴。通過添加鎵和銦等三價雜質，在半導體材料中提供了大量的空穴。

這種產生P型半導體的雜質被稱為受主雜質，因為它們中的每個原子都會產生一個可以接受一個電子的空穴，而空穴是主要的電荷載體。
