那么要想造個芯片，首先，你得畫出來一個長這樣的玩意兒給Foundry (外包的晶圓制造公司)▼

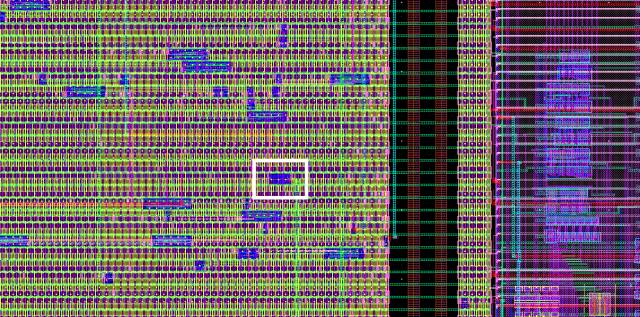

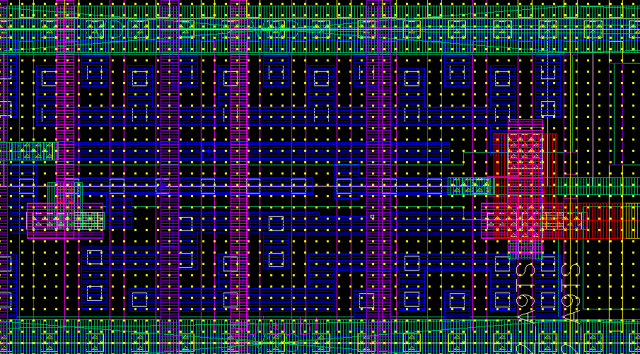

再放大▼

我們終于看到一個門電路啦! 這是一個NAND Gate(與非門)，大概是這樣▼

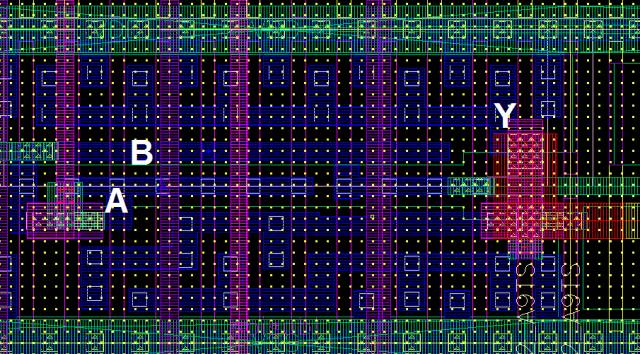

A, B 是輸入, Y是輸出

其中藍色的是金屬1層，綠色是金屬2層，紫色是金屬3層，粉色是金屬4層。那晶體管(“晶體管”自199X年以后已經主要是 MOSFET, 即場效應管了 ) 呢？仔細看圖，看到里面那些白色的點嗎？那是襯底，還有一些綠色的邊框？那些是Active Layer (也即摻雜層)。

Foundry是怎么做的呢? 大體上分為以下幾步:

首先搞到一塊圓圓的硅晶圓, (就是一大塊晶體硅, 打磨的很光滑, 一般是圓的)

圖片按照生產步驟排列. 但是步驟總結單獨寫出.

1、濕洗(用各種試劑保持硅晶圓表面沒有雜質)

2、光刻(用紫外線透過蒙版照射硅晶圓, 被照到的地方就會容易被洗掉, 沒被照到的地方就保持原樣. 于是就可以在硅晶圓上面刻出想要的圖案. 注意, 此時還沒有加入雜質, 依然是一個硅晶圓. )

3、 離子注入(在硅晶圓不同的位置加入不同的雜質, 不同雜質根據濃度/位置的不同就組成了場效應管.)

4.1、干蝕刻(之前用光刻出來的形狀有許多其實不是我們需要的，而是為了離子注入而蝕刻的�，F(xiàn)在就要用等離子體把他們洗掉，或者是一些第一步光刻先不需要刻出來的結構，這一步進行蝕刻).

4.2、濕蝕刻(進一步洗掉，但是用的是試劑， 所以叫濕蝕刻)—— 以上步驟完成后, 場效應管就已經被做出來啦，但是以上步驟一般都不止做一次, 很可能需要反反復復的做，以達到要求。

5、等離子沖洗(用較弱的等離子束轟擊整個芯片)

6、熱處理，其中又分為：

6.1 快速熱退火 (就是瞬間把整個片子通過大功率燈啥的照到1200攝氏度以上, 然后慢慢地冷卻下來, 為了使得注入的離子能更好的被啟動以及熱氧化)

6.2 退火

6.3 熱氧化 (制造出二氧化硅, 也即場效應管的柵極 )

7、化學氣相淀積(CVD)，進一步精細處理表面的各種物質

8、物理氣相淀積 (PVD)，類似，而且可以給敏感部件加coating

9、分子束外延 (MBE) 如果需要長單晶的話就需要。

10、電鍍處理

11、化學/機械表面處理

12、晶圓測試

13、晶圓打磨就可以出廠封裝了。

再通過圖示來一步步看▼

1、上面是氧化層, 下面是襯底(硅)——濕洗

2、一般來說, 先對整個襯底注入少量(10^10 ~ 10^13 / cm^3) 的P型物質(最外層少一個電子)，作為襯底——離子注入

3、先加入Photo-resist, 保護住不想被蝕刻的地方——光刻

4、上掩膜！ (就是那個標注Cr的地方。中間空的表示沒有遮蓋，黑的表示遮住了。) —— 光刻

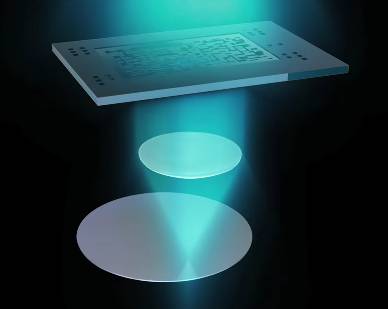

5、紫外線照上去，下面被照得那一塊就被反應了——光刻

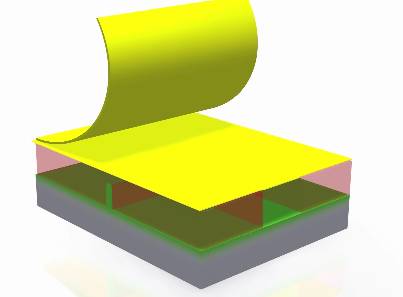

6、撤去掩膜——光刻

7、把暴露出來的氧化層洗掉, 露出硅層(就可以注入離子了)——光刻

8、把保護層撤去. 這樣就得到了一個準備注入的硅片. 這一步會反復在硅片上進行(幾十次甚至上百次)——光刻

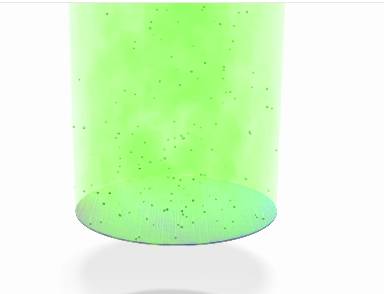

9、然后光刻完畢后, 往里面狠狠地插入一塊少量(10^14 ~ 10^16 /cm^3) 注入的N型物質就做成了一個N-well (N-井)——離子注入

10、用干蝕刻把需要P-well的地方也蝕刻出來，也可以再次使用光刻刻出來——干蝕刻

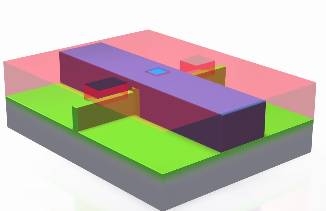

11、上圖將P-型半導體上部再次氧化出一層薄薄的二氧化硅—— 熱處理

12、用分子束外延處理長出的一層多晶硅，該層可導電——分子束外延

13、進一步的蝕刻，做出精細的結構。(在退火以及部分CVD)—— 重復3-8光刻 + 濕蝕刻

14、再次狠狠地插入大量(10^18 ~ 10^20 / cm^3) 注入的P/N型物質，此時注意MOSFET已經基本成型——離子注入

15、用氣相積淀 形成的氮化物層 —— 化學氣相積淀

16、將氮化物蝕刻出溝道——光刻 + 濕蝕刻

17、物理氣相積淀長出 金屬層——物理氣相積淀

18、將多余金屬層蝕刻。光刻 + 濕蝕刻重復 17-18 次長出每個金屬層。

附圖的步驟在每幅圖的下面標注，一共18步。

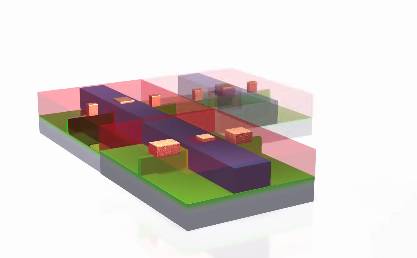

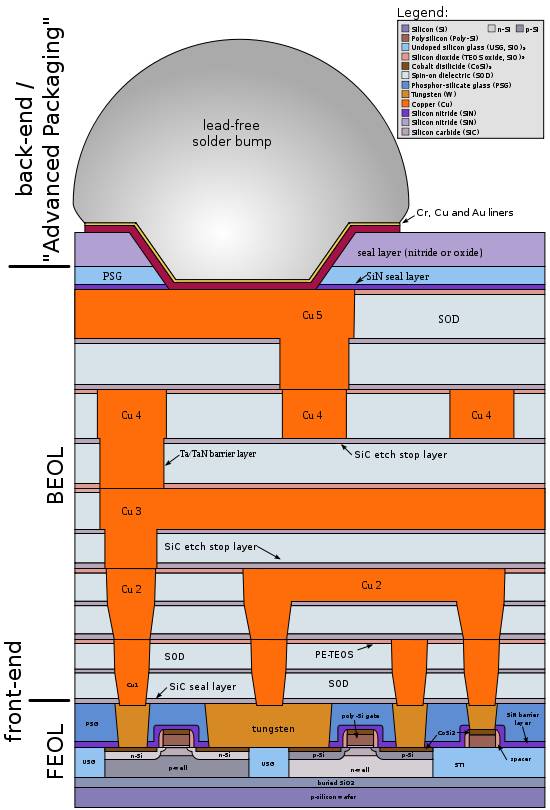

最終成型大概長這樣:

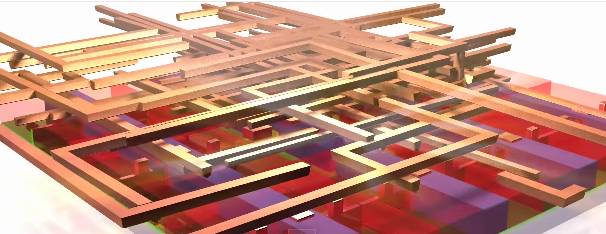

其中，步驟1-15 屬于 前端處理 (FEOL)，也即如何做出場效應管。步驟16-18 (加上許許多多的重復) 屬于后端處理 (BEOL)，后端處理主要是用來布線。最開始那個大芯片里面能看到的基本都是布線！一般一個高度集中的芯片上幾乎看不見底層的硅片，都會被布線遮擋住。

SOI (Silicon-on-Insulator) 技術：

傳統CMOS技術的缺陷在于：襯底的厚度會影響片上的寄生電容，間接導致芯片的性能下降。 SOI技術主要是將 源極/漏極 和 硅片襯底分開，以達到(部分)消除寄生電容的目的。

傳統：

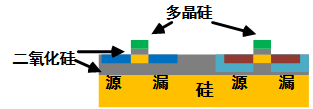

SOI:

制作方法主要有以下幾種(主要在于制作硅-二氧化硅-硅的結構，之后的步驟跟傳統工藝基本一致。)

1. 高溫氧化退火:

在硅表面離子注入一層氧離子層

等氧離子滲入硅層, 形成富氧層

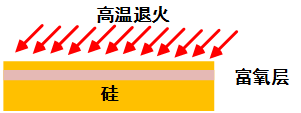

高溫退火

成型

或者是

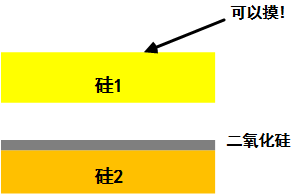

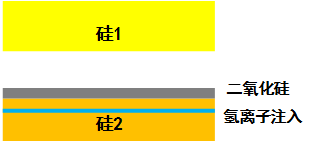

2. Wafer Bonding(用兩塊! )不是要做夾心餅干一樣的結構嗎? 爺不差錢! 來兩塊!

對硅2進行表面氧化

對硅2進行氫離子注入對硅2進行氫離子注入

翻面

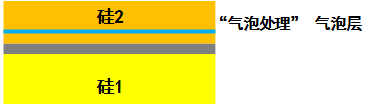

將氫離子層處理成氣泡層將氫離子層處理成氣泡層

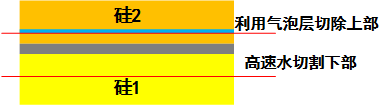

切割掉多余部分切割掉多余部分

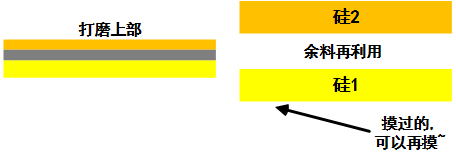

成型 + 再利用

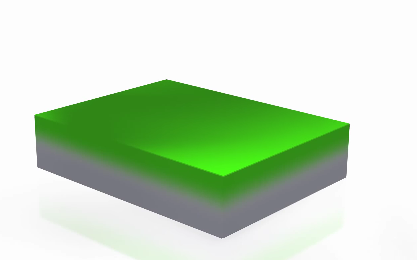

光刻

離子注入離子注入

微觀圖長這樣:

再次光刻+蝕刻

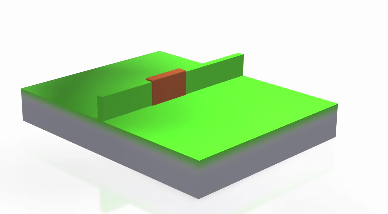

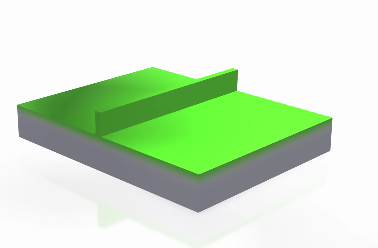

撤去保護, 中間那個就是Fin撤去保護, 中間那個就是Fin

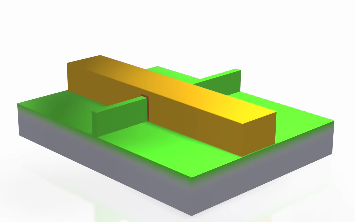

門部位的多晶硅/高K介質生長門部位的多晶硅/高K介質生長

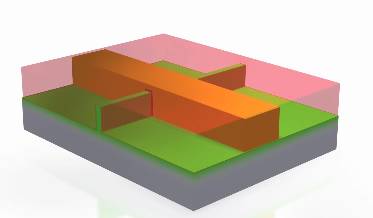

門部位的氧化層生長門部位的氧化層生長

長成這樣

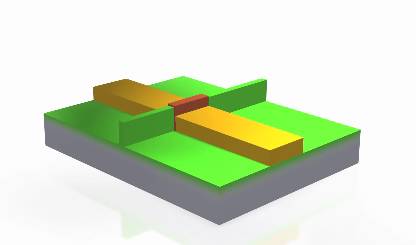

源極 漏極制作(光刻+ 離子注入)

初層金屬/多晶硅貼片

蝕刻+成型

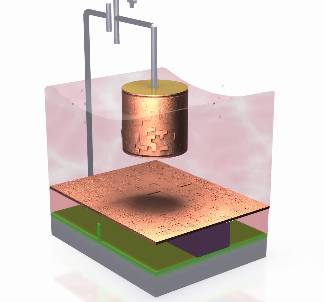

物理氣相積淀長出表面金屬層(因為是三維結構, 所有連線要在上部連出)

機械打磨(對! 不打磨會導致金屬層厚度不一致)

成型! 成型!
