在ＵＨＦ電視廣播較高的頻段，天線的增益至關重要，無論是發射還是接收都一樣重要。在較低的頻段若是想要制作一支高增益天不太容易，因?yàn)轭l率低，波長大，天線的尺寸小不了，若是想要提高天線的增益則體積將大大增加，制作起來便有了各種困難。

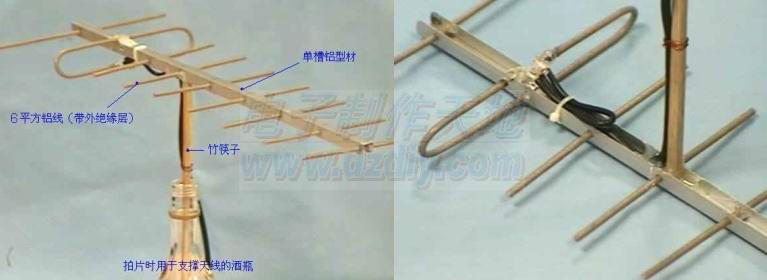

　　在較高的頻段則不然，因?yàn)轭l率高，波長小，天線的尺寸也小，高增益天線的尺寸也大不到哪去，制作非常容易，并且?guī)缀醪换ㄊ裁促M(fèi)用，下圖便是一例，整個天線所使用的材料有：?jiǎn)尾垆X型材４６厘米，６平方護套線芯，竹筷子一根，熱熔膠少許。

　



　　天線的尺寸是按照９００ＭＨｚ頻段八木天線做的，之所以采用帶絕緣層的鋁線有兩方面的原因：一是便于用熱熔膠固定，熔膠和鋁的粘合力不強；二是振子和橫桿（單槽鋁型材）接觸不良產生干擾。立桿選用竹筷子純屬易得且易粘合，粘合方式如下圖所示。

　

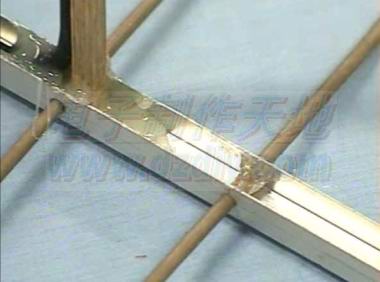

　　粘合處放大圖如下。由于天線尺寸小，重量輕，用熱熔膠來連接其強度綽綽有余，并且大大簡化了制作工藝。

　

　

　

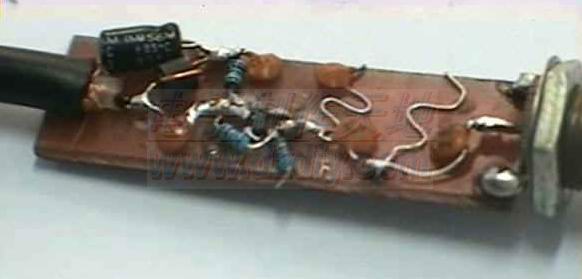

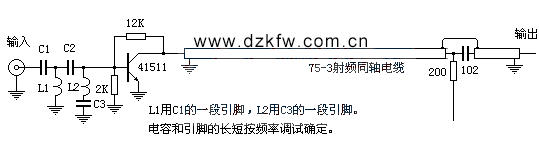

　　這支天線制作不難，材料易得，增益卻不低，實測將近１０ｄＢ，非常適合解決做實驗的臨時需要，也適合用作接收遠臺的微弱電視信號，不過此時應該配用下圖的天線放大器。

　

　

另外，按照９００ＭＨｚ頻段八木天線尺寸制作出來天線的工作頻率實測有所降低，大約降了３０－４０ＭＨｚ，是振子的直徑／長度減小所致，提請朋友們制作時注意。總之，這支天線用作７００ＭＨｚ以上的電視接收效果還是不錯的，中心頻率在８００ＭＨｚ附近。

　　很多用過這套接收天線的人都對它的效果感到吃驚，分析其原因可能有以下兩點：一是這套小制作外形過于簡陋，讓人感覺是用廢料堆起來的，對它的期望值不高（其實這天線你就是黃金來制作其效果也好不到哪去）；二是市場上大量供應的有源天線在電視廣播的高頻段大多表現不佳，而這支天線僅無源部分便有１０ｄＢ的增益，再加上放大器的近２０ｄＢ增益，相比之下其效果當然就很可觀了。
