詳解:【收音機原理】收音機的原理圖和工作原理 收音機的主要原理解析

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-5-18

收音機的原理圖和工作原理收音機的主要原理

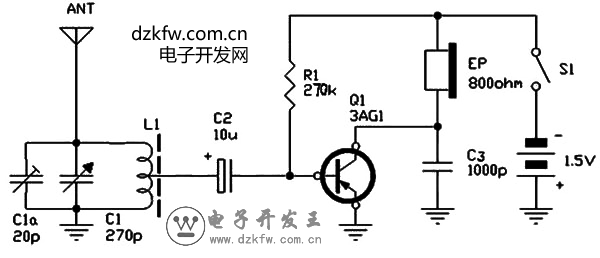

收音機的原理圖和工作原理
無線電廣播系統,包括收音和電視二套系統。它們對所要發射和無線傳輸的信號。
音頻信號的頻率為0-20KHz。而這些頻率較低的信號是無法直接通過無線電方式發射和傳播。所以,必須通過宜于發射和遠距離傳播的頻率較高的射頻信號,幫助實現。這些高頻信號,稱為載頻信號或載波信號。
把音頻信號或視頻信號加裝到載頻信號上的方式主要有二種,調幅和調頻。
用前種處理信號方式的廣播,稱為調幅廣播,收音機稱為調幅收音機。其無線電波的頻率范圍主要集中在二個頻段內;中波段535KHz-1605KHz,短波段1.6MHz-26MHz。
用后一種處理信號方式的廣播,稱為調頻廣播,收音機稱為調頻收音機。其無線電波的頻率范圍主要集中超短波段87MHz-108MHz。
無線電視廣播系統中,則二種處理信號的方式均用。伴音信號采用調頻方式,全電視信號采用調幅方式。
至于工作原理,主要也有二種,高放式和超外差式。
高放式又稱直放式、再生來復式,為一種早期機型,性能較差。現在一般只用于教學、試驗或要求不高場合。
市場上銷售的收音機、電視機幾乎無一例外地全是性能優良的超外差式接收機。
收音機的主要原理解析
收音機原理就是把從天線接收到的高頻信號經檢波(解調)還原成音頻信號,送到耳機變成音波。由于廣播事業發展,天空中有了很多不同頻率的無線電波。如果把這許多電波全都接收下來,音頻信號就會象處于鬧市之中一樣,許多聲音混雜在一起,結果什么也聽不清了。為了設法選擇所需要的節目,在接收天線后,有一個選擇性電路,它的作用是把所需的信號(電臺)挑選出來,并把不要的信號“濾掉”,以免產生干擾,這就是我們收聽廣播時,所使用的“選臺”按鈕。
選擇性電路的輸出是選出某個電臺的高頻調幅信號,利用它直接推動耳機(電聲器)是不行的,還必須把它恢復成原來的音頻信號,這種還原電路稱為解調,把解調的音頻信號送到耳機,就可以收到廣播。
上面所講的是最簡單收音機稱為直接檢波機,但從接收天線得到的高頻天線電信號一般非常微弱,直接把它送到檢波器不太合適,最好在選擇電路和檢波器之間插入一個高頻放大器,把高頻信號放大。即使已經增加高頻放大器,檢波輸出的功率通常也只有幾毫瓦,用耳機聽還可以,但要用揚聲器就嫌太小,因此在檢波輸出后增加音頻放大器來推動揚聲器。
高放式收音機比直接檢波式收音機靈敏度高、功率大,但是選擇性還較差,調諧也比較復雜。把從天線接收到的高頻信號放大幾百甚至幾萬倍,一般要有幾級的高頻放大,每一級電路都有一個諧振回路,當被接收的頻率改變時,諧振電路都要重新調整,而且每次調整后的選擇性和通帶很難保證完全一樣,為了克服這些缺點,現在的收音機幾乎都采用超外差式電路。
超外差的特點是:被選擇的高頻信號的載波頻率,變為較低的固定不變的中頻(465KHz),再利用中頻放大器放大,滿足檢波的要求,然后才進行檢波。在超外差接收機中,為了產生變頻作用,還要有一個外加的正弦信號,這個信號通常叫外差信號,產生外差信號的電路,習慣叫本地振蕩。在收音機本振頻率和被接收信號的頻率相差一個中頻,因此在混頻器之前的選擇電路,和本振采用統一調諧線,如用同軸的雙聯電容器(PVC)進行調諧,使之差保持固定的中頻數值。由于中頻固定,且頻率比高頻已調信號低,中放的增益可以做得較大,工作也比較穩定,通頻帶特性也可做得比較理想,這樣可以使檢波器獲得足夠大的信號,從而使整機輸出音質較好的音頻信號。
廣播電臺播出節目是首先把聲音通過話筒轉換成音頻電信號,經放大后被高頻信號(載波)調制,這時高頻載波信號的某一參量隨著音頻信號作相應的變化,使我們要傳送的音頻信號包含在高頻載波信號之內,高頻信號再經放大,然后高頻電流流過天線時,形成無線電波向外發射,無線電波傳播速度為3×108m/s,這種無線電波被收音機天線接收,然后經過放大、解調,還原為音頻電信號,送入喇叭音圈中,引起紙盆相應的振動,就可以還原聲音,即是聲電轉換傳送——電聲轉換的過程。
中波的頻率(高頻載波頻率)規定為525—1605kHz(千周)。
短波的頻率范圍為3500—18000kHz。
