業余電臺2m波4單元方框無線的制作 FM ANTENNA

作者:佚名    文章來源:本站原創    點擊數:1972    更新時間:2016-11-12

關鍵字:調頻天線,2米波天線


業余電臺是業余無線電愛好者用來研究無線電通訊技術,并進行技術交流、訓練和竟賽的工具。本文介紹用于2m波通訊的方框無線(cubICal quad antenna)。配合天線旋轉器和方位控制器能有效地與業余電臺愛好者聯系。

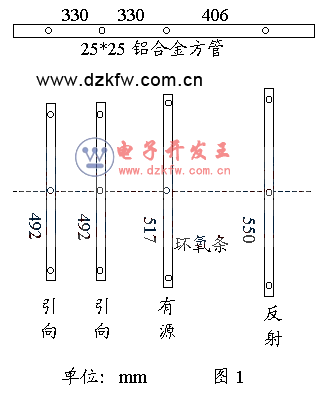

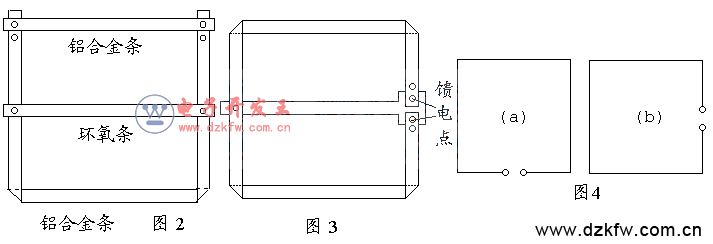

  方框天線具有方向性強、增益高、易匹配和易制作的優點,現以145MHz為例介紹一下4單元方框天線的制作。如圖1所示,方框天線由引向振子、有源振子和反射振子構成。振子長度和間距尺寸均標于圖上,單位為mm,考慮到抗風性能和制作容易,筆者采用市售鋁合金條做振子。振子的折合方法如圖2所示,將方框的一端開口,并鉆幾個小孔,以便調節整個框的周長。中間用環氧條支撐,這樣一個引向振子就做好了。同理,可制作另一個引向振子及反射振子。有源振子的做法如圖3所示,將方框一邊的中間開口,兩端固定在環氧條上,并作為饋電點連接饋線。

方框天線原理圖,方框天線制作圖

  天線橫桿采用25mmX25mm的市售鋁合金方管,橫桿長約1.2m。各振子與橫桿的連接可先把環氧條固定在一小段方管上,然后再把方管固定在橫桿上。該天線的有源振子的饋電點可以直接與50歐姆射頻電纜相連接,無需任何匹配器。安裝時必須注意有源振子饋電邊的放置(圖4)。無線電愛好者對于2m波段采用如圖4(b)所示的方向放置。無線安裝完畢后就可以調整了,只需要在上發射機和駐波比表,增減有源振子及各振子的長度即可使SWR=1。
4單元方框無線的制作,天線結構圖
Tags:無線的制作,FM ANTENNA,業余電臺
